WT5000高精度功率分析仪:满足当下、面向未来的新一代功率分析“神器”

更新时间:2019-03-01 10:01      点击次数:13 次

  精度是对测量结果的保障。对于用户来说,关心的是最终得到的数据是否真实有效。WT5000的高采样高带宽、分析仪+传感器、谐波分析能力等技术,是如何得到开发工程师的高度认可,这又是一款怎样的测试测量必备利器呢?

  横河YOKOGAWA去年推出了全新一代高精度功率分析仪WT5000,作为百年横河最高端的功率分析仪,无论在性能指标、功能设计,其创新优势和突破,都比上一代WT3000E提高了很多。A/D分辨率达到了18bit,整体测量精度达到了0.03%,更精确地反映出被测系统细微的功率变化,用于评价最新产品设计的能量损耗,其产品在目前功率测量界处于顶级水平,遥遥领先。

  顺应产品与迭代高定位发展的需求,WT5000功率分析仪高精度水平和模块化的构架,面对当前电力电子、汽车及新能源开发等第四代工业革命的发展趋势,致力于将精确度与稳定性、抗噪性以及灵活性完美结合,为用户实现最大程度地满足节能系统开发测量需求的解决方案,下面,就为行业和广大用户剖析其黑科技背后的奥秘,探索WT5000核心技术应用的理想测量解决方案。

  迭代创新 高精度赋能测量

  YOKOGAWA数字功率分析仪,在全球功率计市场份额上遥遥领先。最近推出的WT5000系列,在测试测量方面有哪些创新优势和突破之处?

  WT5000作为横河最新一代功率分析仪,无论是性能指标,还是功能设计,都进行了很多创新,有了很大突破,在业界遥遥领先。

  首先是整体测量精度,WT5000达到了0.03%,是目前功率测量界的顶级水平,可以满足当前及今后相当长一段时间电力电子行业对功率测量的精度要求。

  其次是模块化架构,WT5000首次在行业内采用了用户可更换的模块化输入单元,最多7个功率输入单元,使用户能够根据需要自由安装组合;更为方便的是,当输入单元需要校准或者维修时,用户只需要更换并发送相关模块,不会影响测试的进程,极大降低了用户的使用成本。

  再者是数字并行双通路结构,WT5000为常规测量和谐波测量分别配备了滤波器,保证常规测量和谐波测量都能达到完美的测试结果。

  尤为引人瞩目的是WT5000创造性地实现了4组电机评价的功能,最多可以同步评价2组扭矩和旋转编码器的ABZ信号测量,或者可以同步评价最多4组电机的扭矩转速信号,这为电动汽车的多电机同步测试带来了非常大的便利。

1

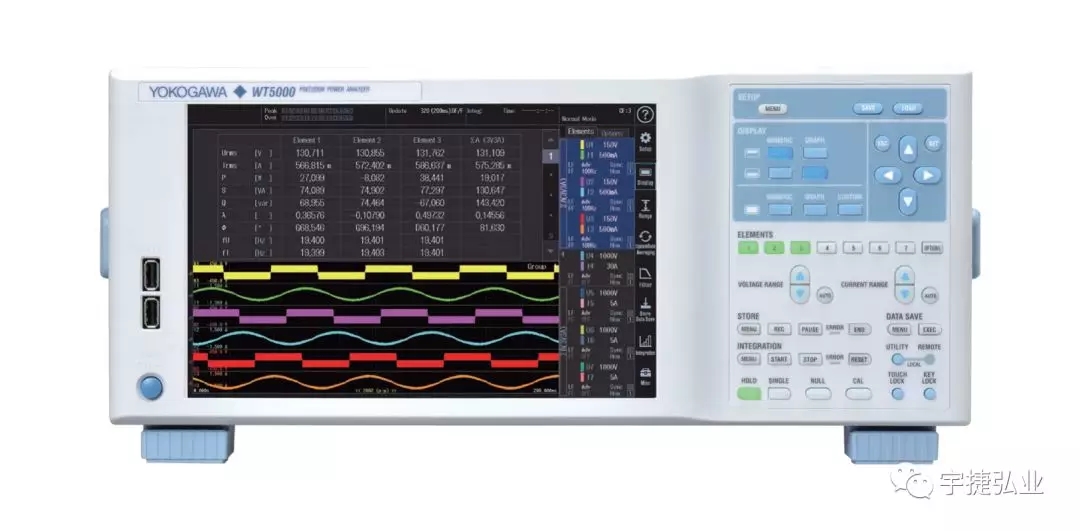

  WT5000功率分析仪



1

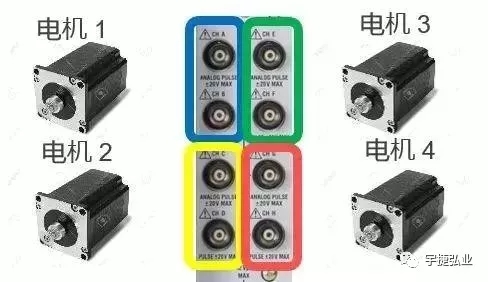

  WT5000创造性地实现了4组电机评价的功能

  A/D转换器的关键指标对性能起到怎样作用?测量高精度可以达到怎样的结果?

  WT5000采用了具有10MS/s采样率、18bit分辨率的A/D转换器。10MS/s的高采样率保证了在测量IGBT、SiC这样的高频功率器件时,也能够捕获到高频成分,进行高精度测量,从而拓展了WT5000的应用范围。

  18bit的分辨率比上一代WT3000E 16bit的分辨率高出了4倍。高分辨率的A/D转换器可以实现对测试信号更细致的测量,是高精度测量的一个必要条件,但是首先要保证进入到A/D转换器的模拟信号最大限度的接近真实值,才能最终保证测量结果的高精度。横河依托功率测量领域百年的技术积累,使WT5000的电压、电流信号采集精度和稳定性达到了前所未有的高度。

  工欲善其事必先利其器——产品功耗越是低至极限,越需要高精度和高稳定性的功率分析仪,这样才能在开发中得到准确的功率测试数据,才能有的放矢,WT5000就是必备利器。



  WT5000功率分析仪

  全局精度 升级产业生态

  WT5000系列的精确度和模块化的构架新功能,为工程师们提供了怎样的概念?如何充分满足设备系统开发人员的测量需求?

  WT5000的基本精度可以达到±(读数的0.01%+量程的0.02%),这样高的精度水平,能够更精确地反映出被测系统细微的功率变化,使开发者对产品的效率改进得到数据支撑。例如,光伏逆变器的效率目前已经提升到了非常高的水平,现阶段,哪怕是极细微的效率提升,也需要开发者付出很大的努力。如果功率分析仪精度不够高,就无法验证产品效率的提升以及开发的成果。因此,WT5000凭借极高的测量精度以及测试结果的高度一致性,在新能源、汽车及电力电子等领域得到开发工程师的高度认可。

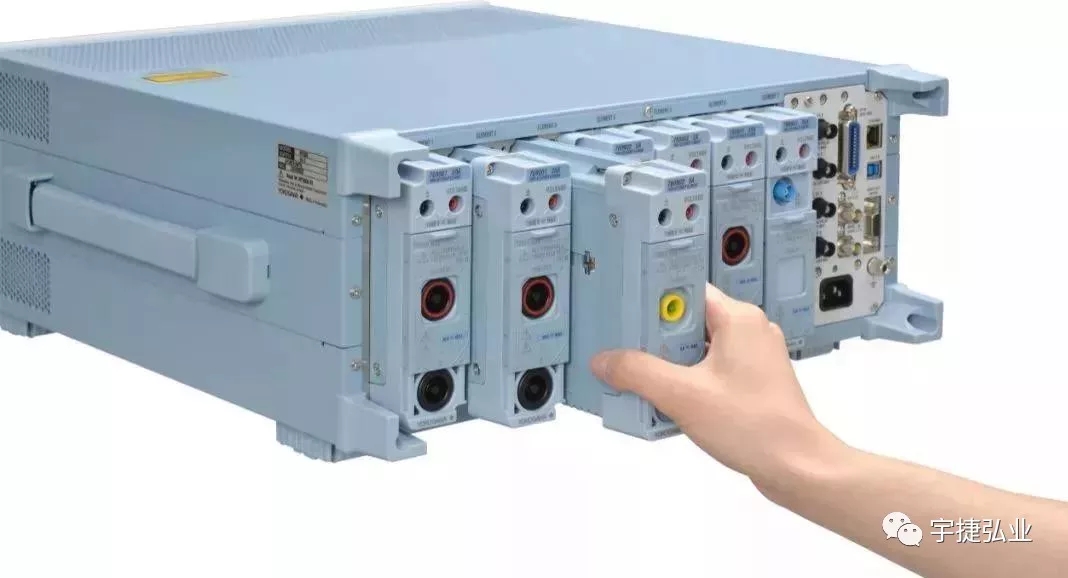

  创新的模块化的架构,使得工程师可以在同一台功率分析仪上针对不同的测试选择不同的输入单元类型及数量,提高测试的灵活性从而提高测试效率。例如,在测试30A以内小电流系统时可以配置30A的输入单元,直接输入电流获得最高的测量精度;如果测量更大的电流需要使用电流互感器,工程师可以自己将模块换装为5A输入单元,保证测量传感器输出小电流的精度。同时,各模块可以单独进行计量和维修,即使个别模块出现了问题,也不会影响仪器的整体使用,极大提高了仪器的使用效率并降低了维护成本。

  为用户带来价值,解决用户的问题,WT5000高精度功率分析仪在解决方案的市场潜力如何?

  随着节能和新能源领域的迅猛发展,横河功率分析仪被广泛应用于新能源汽车、太阳能光伏逆变发电、风力发电等领域,WT5000作为最新一代的功率分析仪,具有超高的性能指标,是一款立足当下,面向未来的测试仪器。它可以解决目前高频功率测试的难点,比如IGBT、SiC以及无线充电等功率测试。作为WT3000E的替代机型,WT5000可以迅速取代前者在电机测试台架,光伏逆变器、风机变流器测试系统中的核心地位,并且在多通道、多电机测试中得到更多的应用。

  WT5000功率分析仪测量精度达到了0.03%

  服务驱动 引领用户应用前沿

  WT5000系列作为横河最新一代高精度功率分析仪,在技术和服务方面有怎样的支持?

  WT5000自发布以来受到了大量客户的关注。横河测试测量拥有一支技术精湛、经验丰富的技术支持团队,通过面对面的交流和演示,能够深入了解用户的应用,解决客户的问题并提供全面的功率测试解决方案。

  作为世界领先的功率分析仪制造商,横河在中国建立了先进的功率校准系统,向中国地区客户提供原厂校准和CNAS认可校准。用户无需将仪器寄回原厂,即可在国内按照原厂标准(YOKOGAWA QIS)进行全部项目的检查和校准,大大降低了海外运输的成本和风险。我们同时可开展符合ISO/IEC17025标准的CNAS认可校准,并出具带有CNAS标志的校准证书。

  横河在中国拥有高水准的维修团队和专业的维修工具,可以对WT5000这样的高精尖仪器进行本土维修,为用户提供全方位、专业、快捷的优质服务。

  WT5000系列成功走向市场,对当前功率测量仪器和应用发展来说,有何意义?未来YOKOGAWA在产品线有什么期待?

  横河的功率分析仪一直是行业的领跑者,WT5000的成功发布,将使横河继续引领功率测量仪器的发展,满足市场对高精度、高稳定性、高带宽和多通道功率测试的需求,为实现节能高效的可持续发展社会做出贡献。

  未来YOKOGAWA还会根据市场对功率测量仪器的不同需求推出更多型号以及更丰富的功能,敬请期待。
