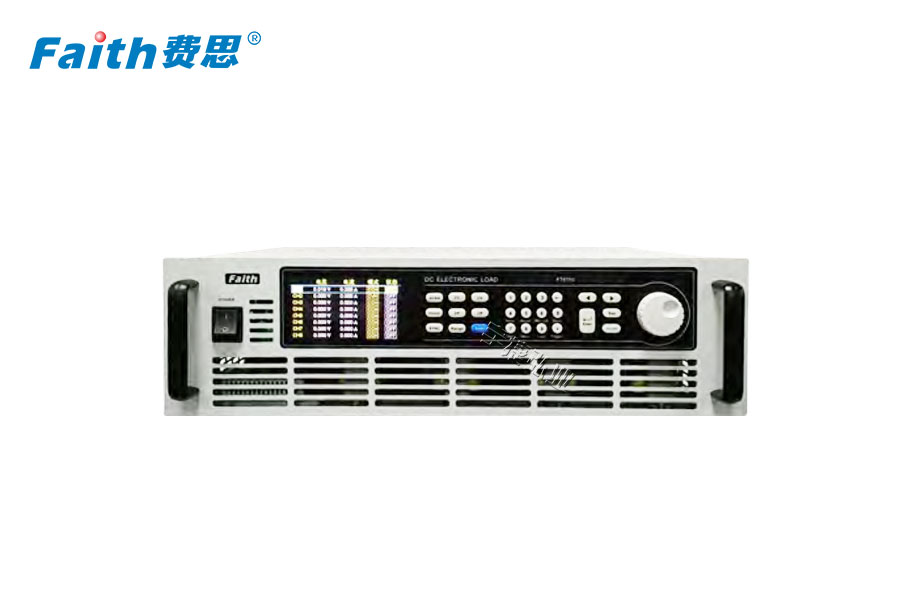

多通道电子负载阵列FT6110系列

品牌
费思Faith

型号
FT6110系列

◆ 结构紧凑,经济、性价比高,且占用空间小

◆ 通道模块化设计体积小,可实现3U/8CH,仅为常规电子负载的1/3

◆ 功率通道:150W x 8CH/300W x 4CH

◆ 电压范围:0~150V/0~500V

◆ 电流范围:0~30A/0~15A

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、多通道电子负载阵列FT6110系列概述

  FT6110A/R系列多通道电子负载,是一款主要针对电源ATE测试系统使用的高性能、高性价比的产品。在集成应用中可代替小功率单体电子负载,能为系统搭建节约大量空间,并大幅节省成本。

  为方便电源ATE测试系统开发,FT6110A/R内置了电压电流纹波测试、动态扫频、负载效应测试、LED驱动测试、OCP测试、斜率设置等专项功能,并提供了完善的DLL开发包。支持支持C#、C++、Delph、Labview开发语言,方便用户二次开发。

二、多通道电子负载阵列FT6110系列特点

  ◆ 结构紧凑,经济、性价比高,且占用空间小

  ◆ 通道模块化设计体积小,可实现3U/8CH,仅为常规电子负载的1/3

  ◆ 通道间电气隔离,可以单独控制也可以任意并联

  ◆ 功率通道:150W×8CH/300W×4CH

  ◆ 电压范围:0~150V/0~500V

  ◆ 电流范围:0~30A/0~15A

  ◆ 50kHz的动态测试功能,可设置上升、下降斜率

  ◆ 高达500kHz电压、电流采样率

  ◆ 支持电压远、近端功能

  ◆ 电池放电测试功能

  ◆ 负载效应测试功能

  ◆ 电压、电流纹波测试功能

  ◆ 动态扫频功能

  ◆ 序列功能,模拟较复杂负载带载波形

  ◆ 自动测试功能,更适合生产测试,自动判断输出测试结果

  ◆ 方便实用的OCP测试功能

  ◆ 时间测量功能

  ◆ 过电压、过电流、过功率、过温度以及反接检测等保护

  ◆ 提供LAN、RS485远程通讯接口,方便用户多机集成

  ◆ 标准MODBUS通信协议,提供完善的动态链接库,便于二次开发

  ◆ 标配功能完善上位机软件

  ◆ 采用19寸机架式结构设计,便于系统集成安装

三、多通道电子负载阵列FT6110系列应用领域

  ◆ 小功率电源、DC转换器、手机充电器、3C用电池、BMS等小功率电源产品的生产、老化与品检

  ◆ 汽车线束、连接器、保险丝、继电器、中央电器盒等产品测试

  ◆ 电池pack、BMS保护板均衡放电、电动工具生产测试、LED电源板生产检测等相关领域

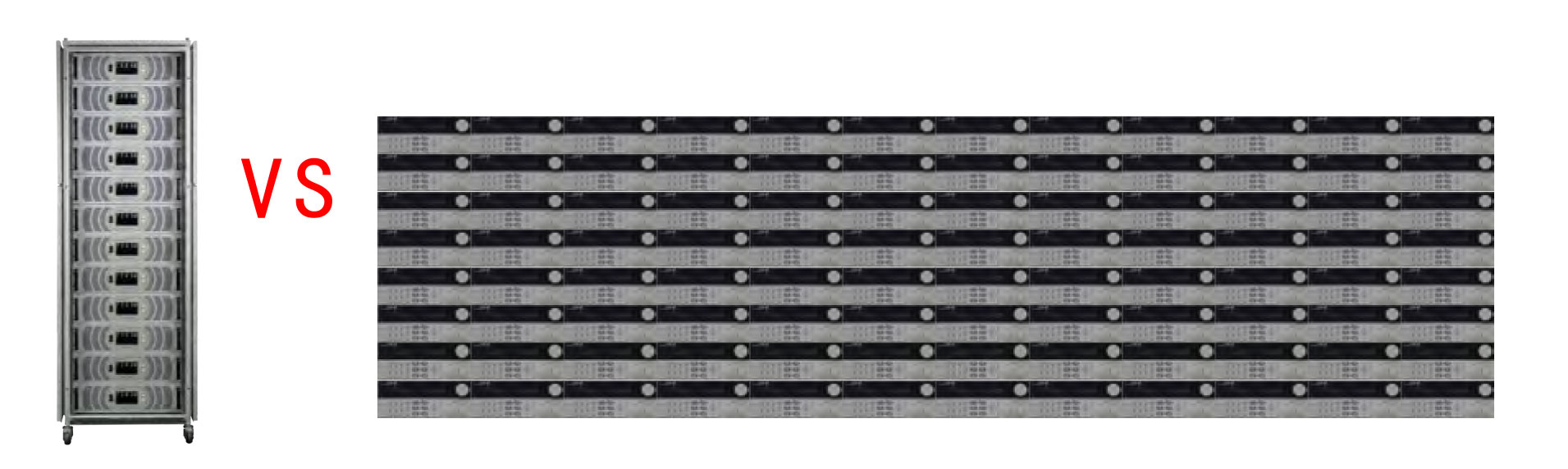

四、多通道电子负载阵列FT6110系列3U/8CH超高集成度

  FT6110A/R系列采用超高集成度的设计,单机3U可集成8个电子负载通道,比传统的电子负载体积减小三分之二,大大压缩了集成系统的空间。每通道间电气隔离,相互独立,可单独控制。

费思FT6110系列多通道电子负载阵列超高集成度宇捷弘业

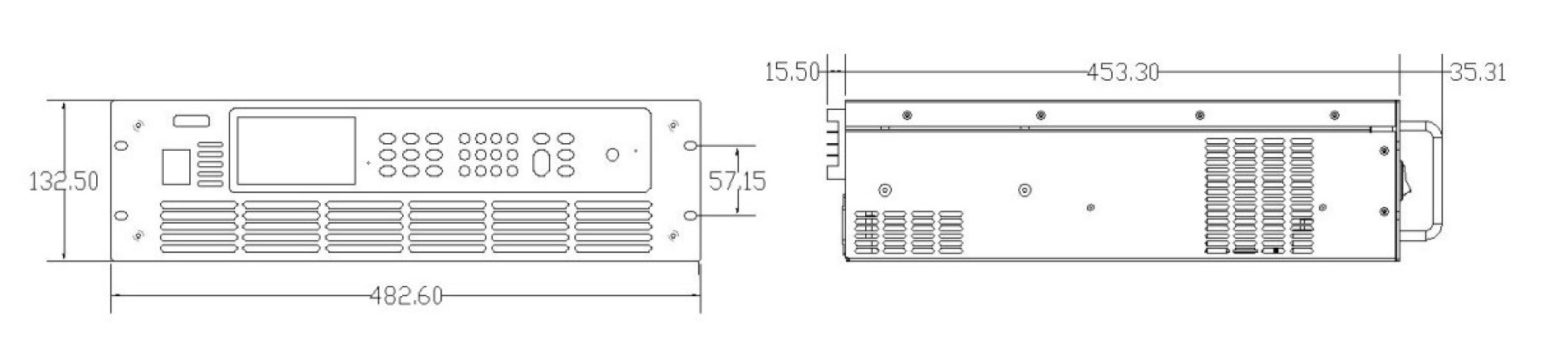

五、多通道电子负载阵列FT6110系列尺寸图

多通道电子负载阵列FT6110系列尺寸图宇捷弘业

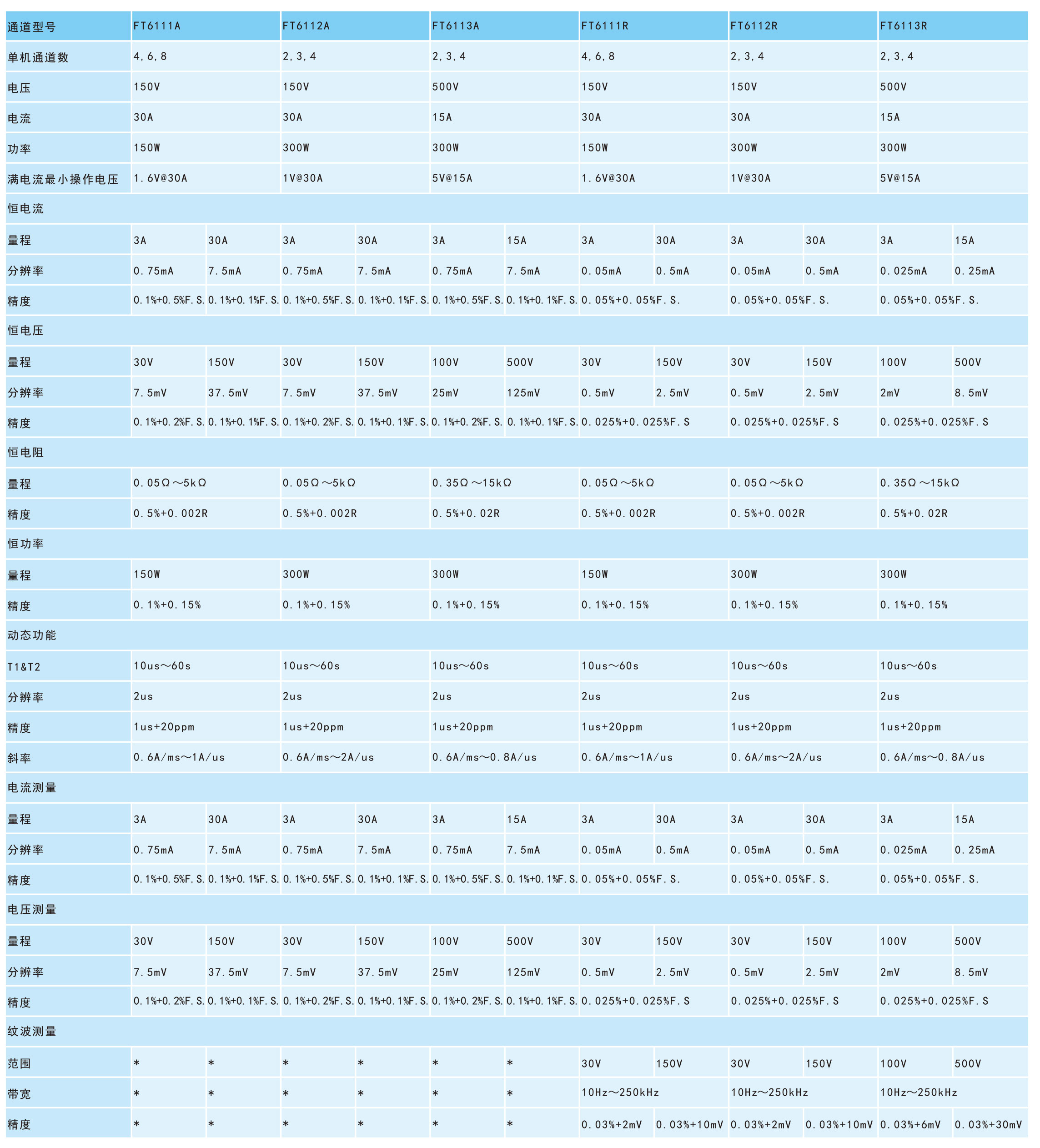

多通道电子负载阵列FT6110系列规格参数

费思FT6110系列多通道电子负载阵列规格参数宇捷弘业

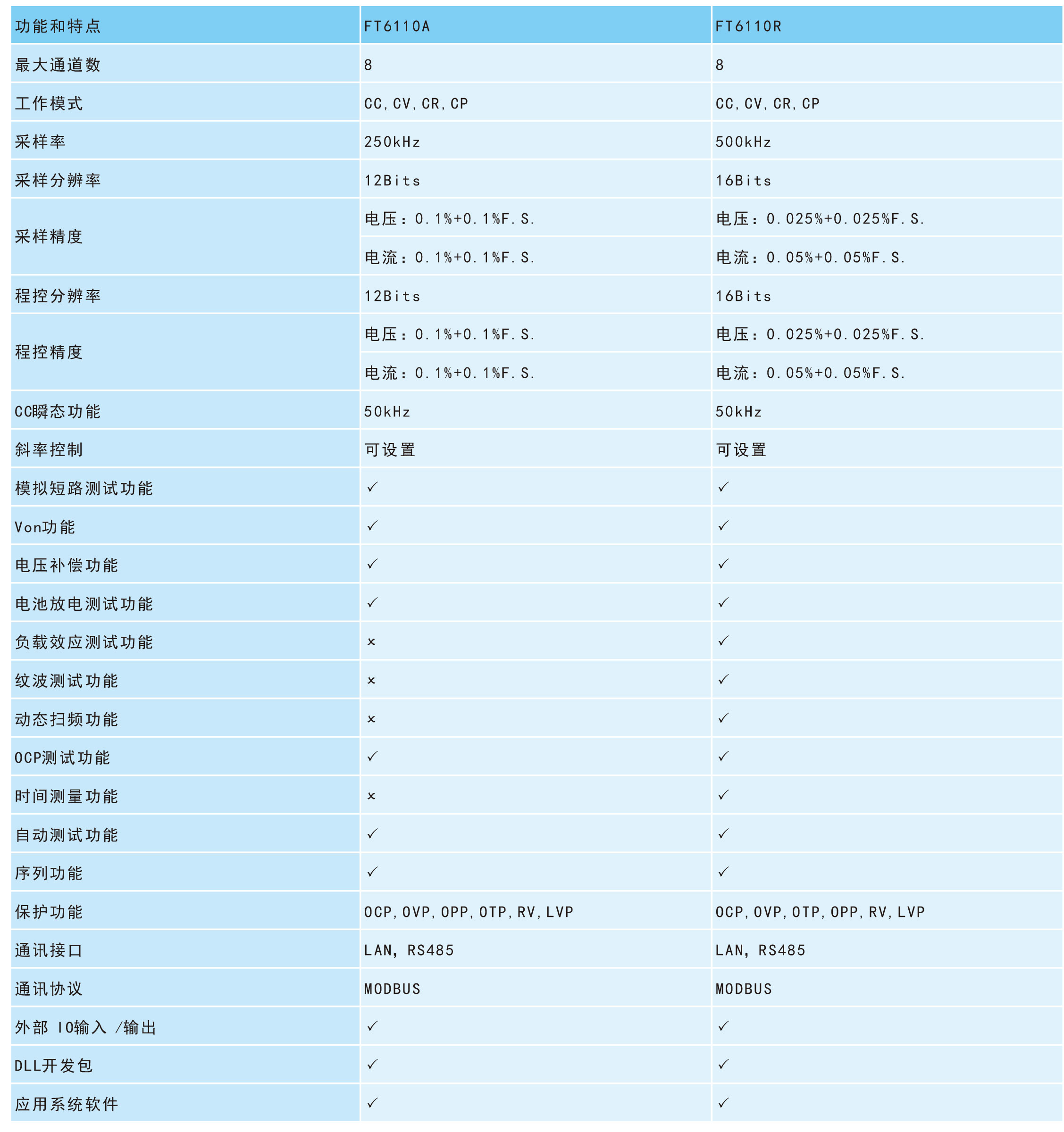

多通道电子负载阵列FT6110系列A系列与R系列功能对比表

费思FT6110系列多通道电子负载阵列A系列R系列功能对比表宇捷弘业



多通道电子负载阵列FT6110系列订购信息(欢迎来电详询137 5117 6688,专业技术人员为您匹配最适合您需求的产品,微信同号)

◆ FT6110:FT6110系列专用机箱,单台最大功率为1200W。同一主机内,A/R系列模块型号不能混配。

◆ FT6111A:电子负载模块:150V/ 30A/ 150W,2通道,A系列

◆ FT6112A:电子负载模块:150V/ 30A/ 300W,1通道,A系列

◆ FT6113A:电子负载模块:500V/ 15A/ 300W,1通道,A系列

◆ FT6114A:电子负载模块:600V/ 15A/ 300W,1通道,A系列

◆ FT6116A:电子负载模块:150V/ 30A/ 600W,1通道,A系列

◆ FT6111R:电子负载模块:150V/ 30A/ 150W,2通道,R系列

◆ FT6112R:电子负载模块:150V/ 30A/ 300W,1通道,R系列

◆ FT6113R:电子负载模块:500V/ 15A/ 300W,1通道,R系列

◆ FT6114R:电子负载模块:600V/ 15A/ 300W,1通道,R系列

◆ FT6116R:电子负载模块:150V/ 30A/ 600W,1通道,R系列
