高频电流探头CP0XX0A/H系列(停产)

品牌
知用Cybertek

型号
CP0XX0A/H

  CP0030A:35A/DC~ 55 MHz

  CP0030H:30A/DC~110 MHz

  CP0050A:50A/DC~ 55 MHz

  CP0150A:160A/DC~12 MHz

  CP0300A:350A/DC~ 6 MHz

  CP0500A:500A/DC~ 5 MHz

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:

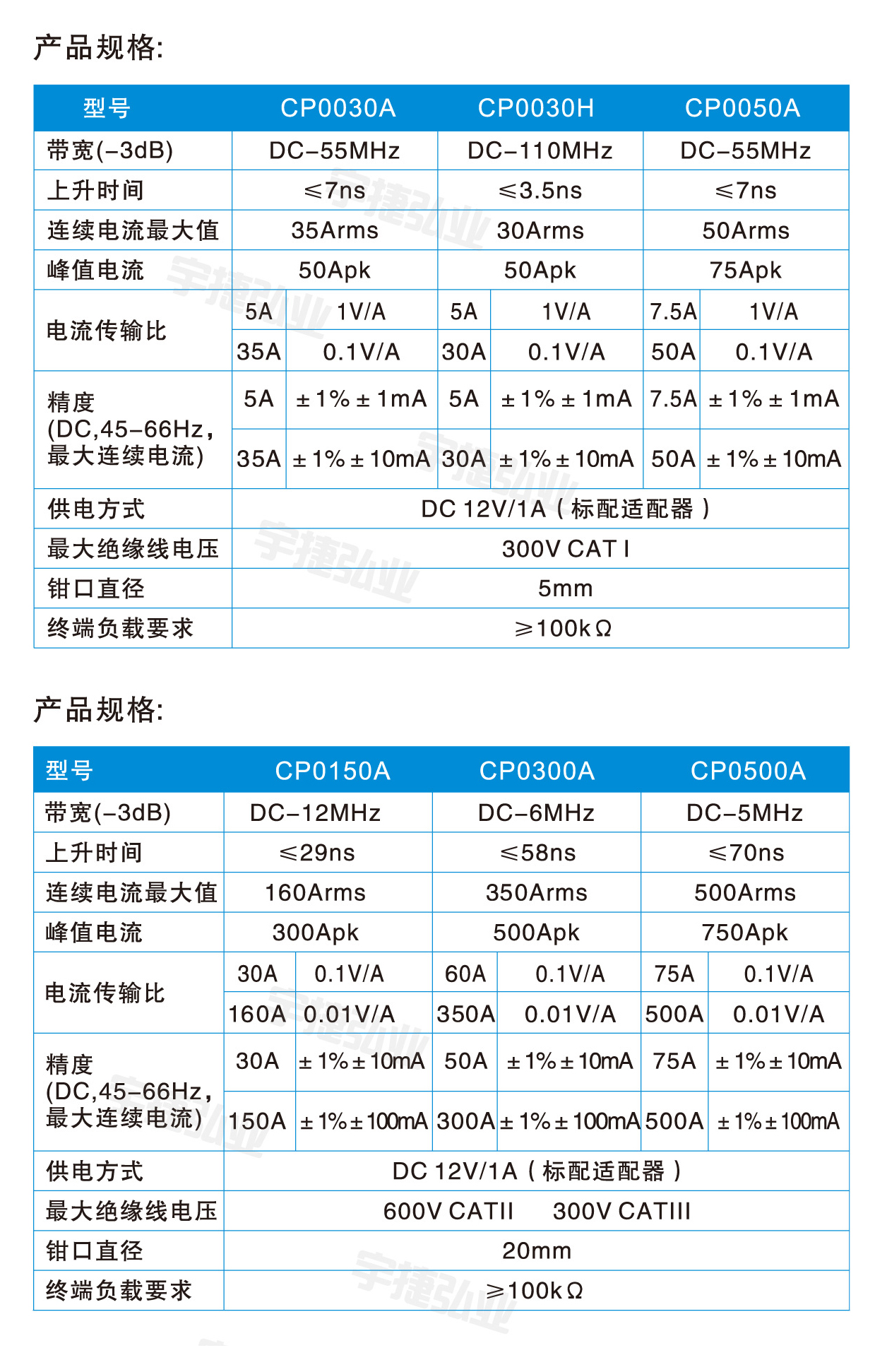

一、高频电流探头CP0XX0A/H系列概述

  知用Cybertek高频电流探头CP0XX0A/H系列,是一款能够同时测量直流和交流的高频电流探头。

  其特点包括:

  ◆ 高带宽,可准确快速捕捉电流波形;

  ◆ 高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要;

  ◆ 两个量程可供选择,方便小电流测量;

  ◆ 自动消磁调零功能,使用方便;

  ◆ 声光过流报警功能,提醒量程切换;

  ◆ 电子轻触式按键设计,使用寿命更长;

  ◆ 标准的BNC输出接口,可匹配任何厂家示波器。

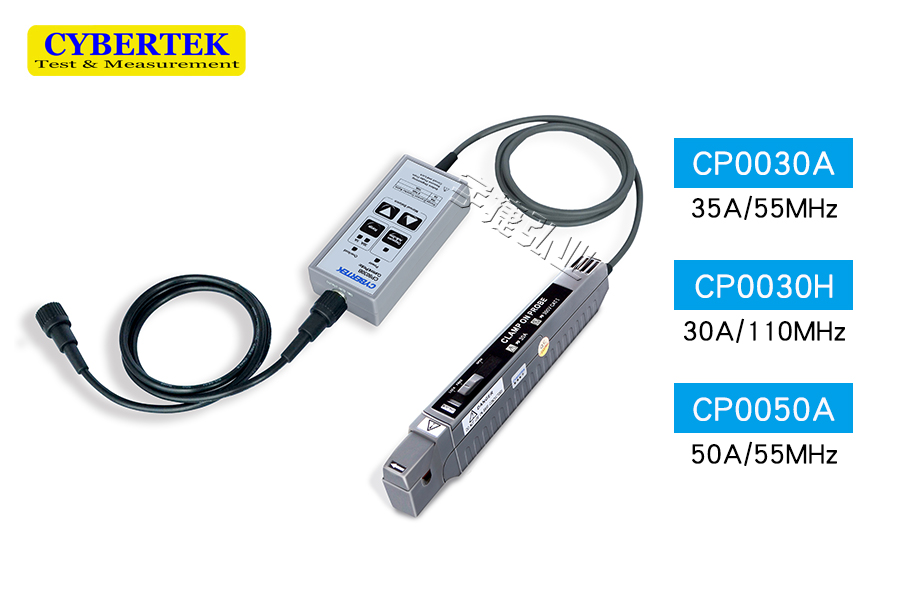

      CP0030A:35A/DC~ 55 MHz

      CP0030H :30A/DC~110 MHz

  ◆ 体积轻巧,可在当前拥挤的电路板中使用自如;

  ◆ 小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达5mm的导线;

  ◆ CP0030A可以测量35A的连续电流和50A的峰值电流,提供55MHz的带宽;

  ◆ CP0030H可以测量30A的连续电流和50A的峰值电流,提供110MHz带宽;

  ◆ 探头具有35A/30A (10X)和5A (1X)两个量程可选择,5A (1X)量程特别适用于小电流测量,分辨率高达1mA。



      CP0050A:50A/DC~ 55 MHz

  ◆ 钳口可夹住直径达5mm的导线;

  ◆ 可以测量50A的连续电流和75A的峰值电流,提供55MHz带宽;

  ◆ 探头具有50A (10X)和7.5A (1X)两个量程可选择,7.5A (1X)量程特别适用于小电流测量,分辨率高达1mA。

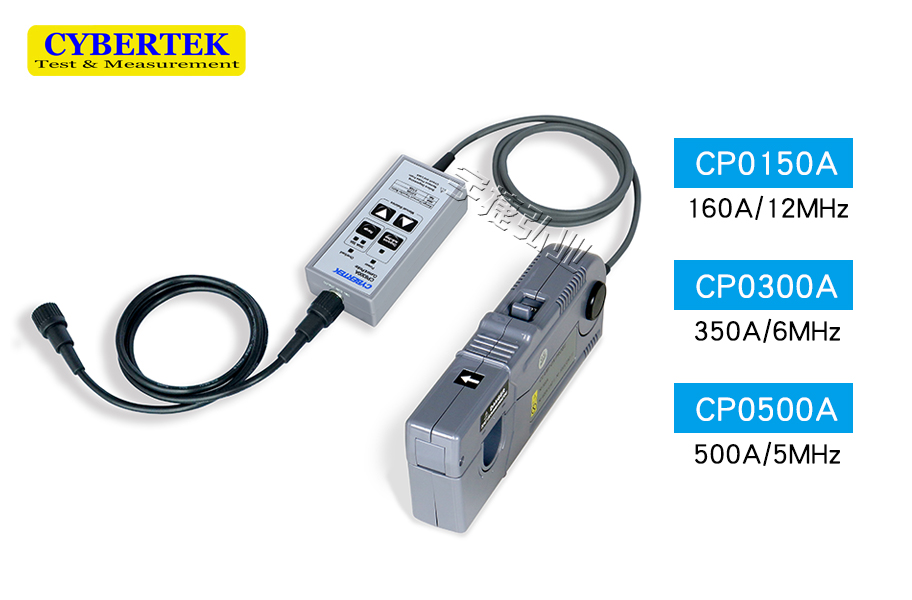

      CP0150A:160A/DC~12 MHz

  ◆ 钳口可夹住直径达20mm的导线,适用于大电流应用场合;

  ◆ 可以测量160A的连续电流和300A的峰值电流,提供了12MHz的带宽;

  ◆ 探头具有160A (100X)和30A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。



      CP0300A:350A/DC~ 6 MHz

  ◆ 钳口可夹住直径达20mm的导线,适用于大电流应用场合;

  ◆ 测量350A的连续电流和500A的峰值电流,提供了6MHz的带宽;

  ◆ 探头具有350A (100X)和60A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。



      CP0500A:500A/DC~ 5 MHz

  ◆ 钳口可夹住直径达20mm的导线,适用于大电流应用场合;

  ◆ 测量500A的连续电流和750A的峰值电流,提供了5MHz的带宽;

  ◆ 探头具有500A (100X)和75A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。



二、高频电流探头CP0XX0A/H系列应用

  电源(开关式和线性)设计

  LED照明设计

  电动汽车设计

  新能源

  变频家电

  电工实验

  逆变器/变压器设计/半导体器件设计

  电子镇流器设计

  工控/消费电子设计

  发动机驱动装置设计

  电力电子和电力传动实验等

  交通运输系统(电动车辆、机车、航空电子设备等)设计

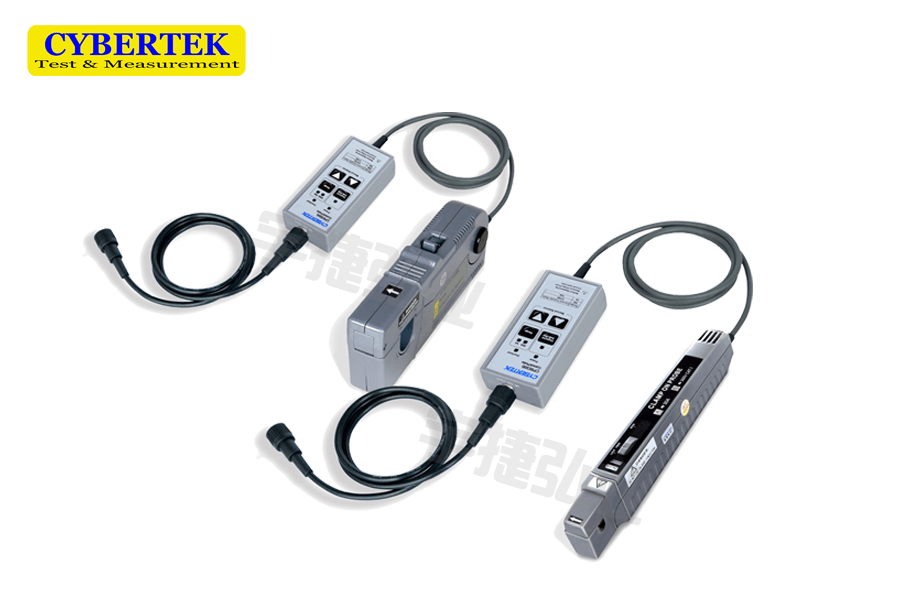

知用Cybertek高频电流探头CP0XX0A/H系列



  知用Cybertek高频电流探头CP0XX0A/H系列,选件问题,欢迎来电详询137 5117 6688,专业技术人员为您匹配最适合您需求的产品。
