中茂Chroma可编程交流电源61600系列

品牌
中茂Chroma

型号
61600系列

◆ 具交流(AC),直流(DC),交流+直流(AC+DC)等输出模式

◆ 提供IEC 61000-3-3测试使用可程序化输出阻抗

◆ IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28电压频率变动测试

◆ IEC 61000-4-13谐波,次谐波(Inter harmonics)波形合成测试

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:
61600系列

一、可编程交流电源61600系列产品概述

  Chroma 61600系列交流电源供应器,提供了一个纯净、仪器等级高且花费非常低即可拥有的交流电源,输出的电压范围从0到300V,频率范围从15到1.5kHz。可设波形开关机角度,供测试浪涌电流及输出维持时间。还可设定电压及频率的变动率,用来扫描待测物电源输入规格范围。

  另有附操作软体,可编程长时间烧机电源变化或ON/OFF循环测试,还可纪录下烧机过程中输入电源量测参数的变化,储存在档案中供分析。它适合于一般商业产品、航空电子领域、军事上测试的运用、从实验桌上测试到大量生产单位皆可使用。

  Chroma 61600系列交流电源供应器,可产生干净的正弦波电压,满载的输出交流失真度小于0.3%(50/60Hz,线性负载)。内建功率因素改善线路(PFC),使得它产生更高的效率和输出更大的功率。本系列产品使用脉波宽度调变(PWM)技术,使得本系列交流电源供应器拥有提供6倍峰值电流的能力,使得61600系列成为量测浪涌电流的最佳测试器。

  Chroma 61600系列交流电源供应器使用最先进的数位讯号处理(DSP)技术,可以提供精确且快速的电力参数量测,如电压均方根值(Vrms),电流均方根值(Irms),实功(Ture Power),频率(Hz),功率因素(PF)及电流波峰 (CF)量测。本产品额外地增加了直流(DC)和交流+直流 (AC+DC)两种输出模式可供应用,如此一来就可增加更多样的电压输出功能。同时也提供了一个可输入外部类比信号埠可从任意波形产生器产生信号后去放大它。经由此就可以模拟出在实地所观察到独一无二的波形。另外它还提供了一个多功能的前操作面板,包含了LCD显示幕按键和旋钮,使用者也可经由电脑 GPIB,RS232,或A/D(数位转类比)介面做遥控控制。

  Chroma 61600系列本身具有每次开机时,均会做自我诊断测试,而且具备有完善的保护功能,包括有:过功率 (OP),过电流(OC),过电压(OV)和过温度(OT)保护,保证其品质与可信赖度,提供给要求严苛的工程师们测试和自动测试系统的应用。

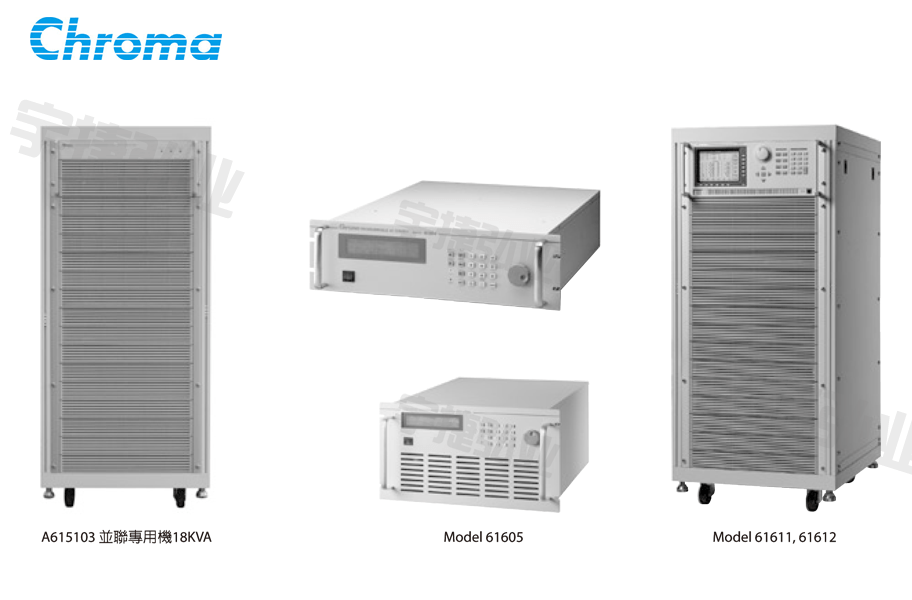

  61511/61512/61611/61612交流供应器可经由(Master-Slave)并联输出模式以达成使用者对于高功率的需求。例如:连接5台18KVA交流供应器在并联模式下可实现90KVA的输出功率。使用者还可利用专为并联模式所开发的18KVA并联专用机为有效替代slave单机的解决方案。请参考以下为61511/61512/61611/61612及A615103在并联模式下的配置图。

二、可编程交流电源61600系列主要特点

  * 先进的脉波宽度调变技术,轻巧的体积与重量

  * 具交流(AC),直流(DC),交流+直流(AC+DC)等输出模式

  * 提供IEC 61000-3-3测试使用可程序化输出阻抗

  * IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28电压频率变动测试

  * IEC 61000-4-13谐波,次谐波(Inter harmonics)波形合成测试

  * 模拟市电波形失真的能力

  * 可程序化控制设定限电压、限电流

  * 广泛的量测机能,更包含了电流谐波的量测

  * 高输出峰值电流,可提供理想的浪涌电流测试

  * 开、关机角度控制

  * 电压瞬变同步输出数字信号

  * 可程序化模拟接口(选购配备)

  * GPIB和RS-232接口(选购配备)

  * 简易使用的计算机图形化操作接口Softpanel(选购配备)

中茂Chroma可编程交流电源61600系列规格参数

1



中茂Chroma可编程交流电源61600系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆61601:可编程交流电源供应器0~300V,15~1kHz/500VA,1ø

◆61602∶可编程交流电源供应器0~300V,15~1kHz/1kVA,1ø

◆61603:可编程交流电源供应器0~300V,15~1kHz/1.5kVA,1ø

◆61604∶可编程交流电源供应器0~300V,15~1kHz/2kVA,1ø

◆61605:可编程交流电源供应器0~300V,15~1kHz/4kVA,1ø

◆61607:可编程交流电源供应器0~350V,15~2kHz / 3kVA,1ø/3ø

◆61608∶可编程交流电源供应器0~350V,15~2kHz/ 4.5kVA,1ø/3ø

◆61609∶可编程交流电源供应器0~350V,15~2kHz / 6kVA,1ø/3ø

◆61611:可编程交流电源供应器0~300V,15~1.5KHz/12KVA,1ø/3ø

◆61612:可编程交流电源供应器0~300V,15~1.5KHz/18KVA,1ø/3ø

◆A615001:61501~61505/61601~61605专用控制介面卡(包括外部类比电压参考输入,RS-232介面,GPIB介面)

◆A615002:61500/61600/61700系列专用控制介面板(含LAN介面、USB介面)

◆A615003:61500/61600专用电压转换器

◆A615007:61501~61505电脑图形化操作介面Softpanel

◆A615008:直流电压杂讯滤波器(最大可达16A)

◆A615103:并联专用机18kVA,1或3相输出

◆A615104:两台并联专用输入输出端子台组合

◆A615105:三台并联专用输入输出端子台组合

◆A615106:逆灌电流保护器,适用61511/61512/61611/61612
