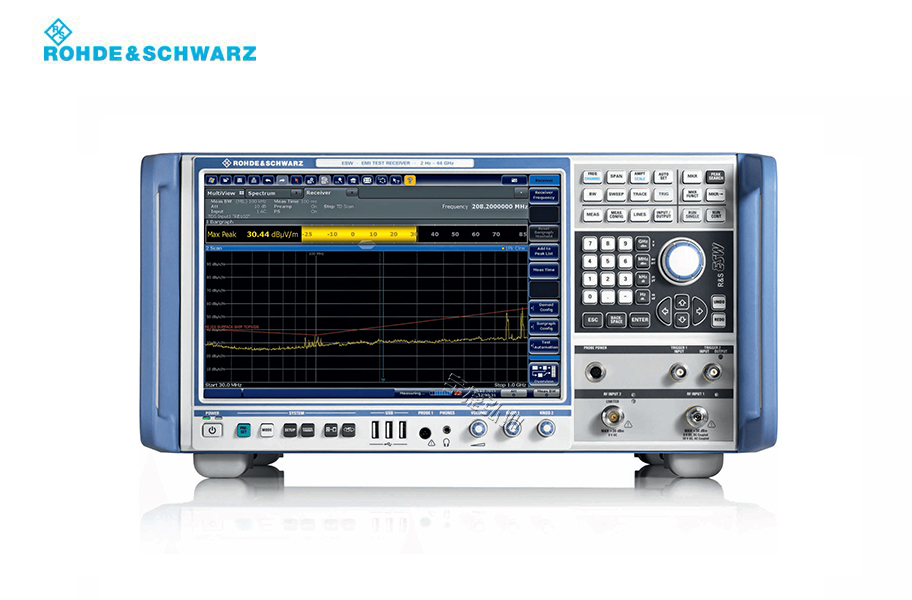

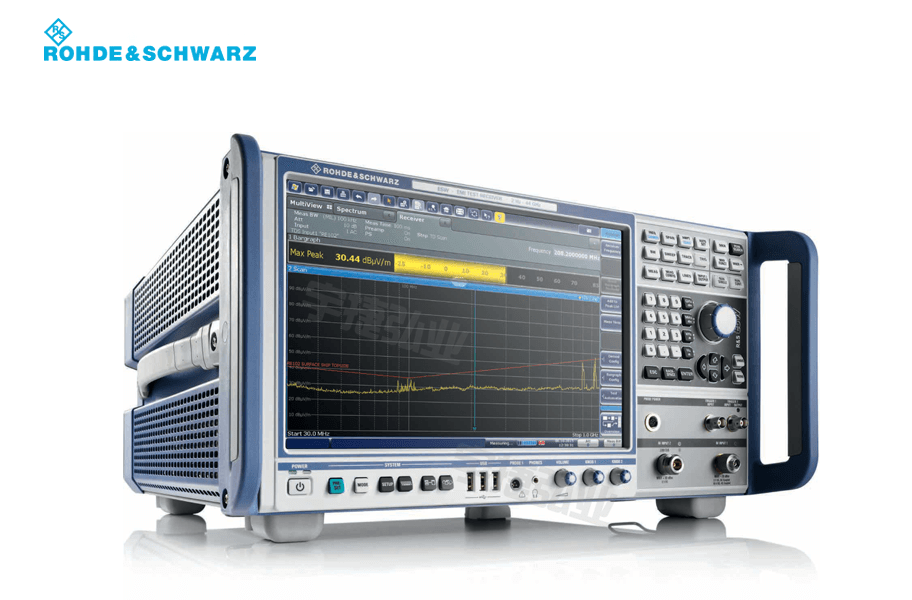

罗德与施瓦茨R&S EMI 测试接收机ESW-射频特性卓越

品牌
罗德与施瓦茨R&S

型号
ESW

■ 频率范围 2 Hz 至 8 GHz、2 Hz 至 26.5 GHz 和 2 Hz 至44 GHz;
■ 完全符合 CISPR 16-1-1、ANSI C63.2、MIL-STD-461 和FCC 标准;
■ 最高的动态范围和最高的精度能够满足认证测量的要求;
■ 使用基于 FFT 的时域扫描实现超快测量。

分享到:

一、产品概述

  R&S ESW 是一款具有卓越射频特性的 EMI 测试接收机,具有超高的动态范围和测量精度。它 满 足 CISPR、EN、MIL-STD-461、DO-160 和FCC 要求的最严格的认证测量指标。通过基于 FFT 的时域扫描,R&S ESW 几乎能够立即捕获并加权干扰频谱。该仪器带频谱瀑布图功能的实时频谱分析能力允许对干扰信号及其历史进行详细分析。多视图模式可以直观显示结果,适用于多个操作模式。

  R&S ESW EMI 测试接收机是汽车和 A&D 领域中要求苛刻的EMI 认证测量的理想选择。由于固有噪声低,它的灵敏度很高,同时有高的1 dB 压缩点, 因此它具有极宽的动态范围。R&S ESW 的信号预选功能提供了额外的 150 kHz 和 2 MHz高通滤波器以及专门用于免授权的 2.4 GHz 和 5.8 GHz ISM 频段的陷波滤波器。因此,可以确保这些频段中的高载波信号 –例如. Bluetooth 和 WLAN 使用的频段 – 不会影响仪器的动态范围,即使带外的弱干扰信号,也可被检测到。

  R&S ESW 将基于 FFT 的时域扫描作为标准配置。以前需要几分钟或几小时才能完成的测试现在只需几秒即可完成。甚至可以使用两个 CISPR 检波器进行测量(准峰值、CISPR 平均值、RMS 平均值),将总测量时间缩短一半。R&S ESW将 EMI 测试接收机功能和功能全面的频谱分析仪组合到单台仪器里面。带宽为 80 MHz 的实时频谱分析(R&S ESW-K55选件)允许用户使用余辉模式和频率模板触发检测隐藏或叠加的干扰并分析其原因。频谱瀑布图功能能够在时域内实现无缝频谱显示,甚至可以使快速变化的干扰信号可见。这样可以在产品开发和认证过程中节省大量时间和成本。

  使用多视图功能,在仪器上用户可以同时直观显示不同操作模式下的测量结果和轨迹。结构清晰的平面菜单和触摸屏功能使操作变得非常简单。

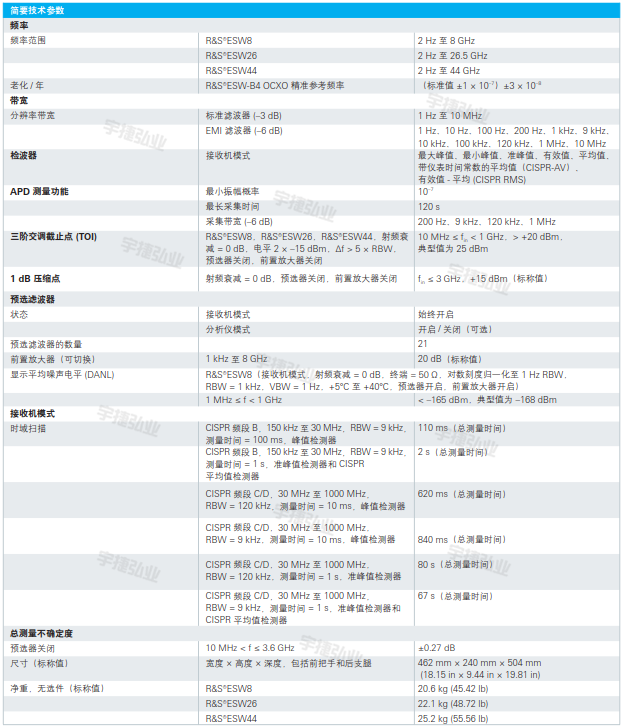

二、产品特点

  ■ 频率范围 2 Hz 至 8 GHz、2 Hz 至 26.5 GHz 和 2 Hz 至44 GHz

  ■ 完全符合 CISPR 16-1-1、ANSI C63.2、MIL-STD-461 和FCC 标准

  ■ 最高的动态范围和最高的精度能够满足认证测量的要求

  ■ 使用基于 FFT 的时域扫描实现超快测量

  ■ 预选滤波器具有用于 ISM 频段的可选高通滤波器和陷波滤波器

  ■ EMI 测试接收机和信号频谱分析仪集成到同一台仪器

  ■ 实时频谱分析(R&S ESW-K55 选件)具有高达 80 MHz的带宽和频谱瀑布图功能

  ■ 多视图功能允许在单个画面上直观显示多个操作模式的结果

三、优点和主要特性

  符合认证标准的 EMI 测量

  ■ 认证测量

  ■ 在频谱分析仪模式中进行符合标准的 EMI 测量

  满足严格要求的射频性能

  ■ 动态范围极宽

  ■ 显示平均噪声电平 (DANL) 低(f ≤ 1 GHz 时典型值为 –168dBm)

  ■ 射频前端 1 dB 压缩点高达+15 dBm

  ■ 三阶交调截止点(TOI) 高(典型值为 +25 dBm)

  ■ 测量精度超高(f ≤ 8 GHz 时的测量精度为 ±0.37 dB)

  集成式预选滤波器和前置放大器

  ■ 集成了21 个预选滤波器作为标准配置

  ■ 频率为 2 MHz 的附加高通滤波器用于抑制交流供电线路上的数据载波和干扰信号

  ■ 陷波滤波器用于抑制免授权的 2.4 GHz 和 5.8 GHz ISM 频段中的强载波信号

  基于 FFT 的时域扫描能够实现超快测量

  ■ 同时使用准峰值和 CISPR 平均值加权对传导干扰电平进行实时测量

  实时频谱分析功能实现精确的骚扰信号分析(选件)

  ■ 使用高达 80 MHz 的带宽进行实时测量

  ■ 频谱瀑布图用于实现无缝频谱显示

  ■ 余辉模式(频谱概率统计)用于清晰识别脉冲和连续干扰

  ■ 频率模板触发用于对随机的频谱干扰进行精确可靠的检测

  显示干扰信号附近频谱的 IF 分析功能

  操作方便,结果显示直观

  ■ 清晰的表格形式进行扫描设置

  ■ 多视图:直观显示多个结果

  ■ 用户界面经过优化处理,支持触摸屏,允许快速访问所有功能

  ■ 集成了在线帮助功能

  ■ 可存储测试结果和仪器配置信息

  自动化测试

  ■ 预览测量 – 数据精简 – 最终测量

  ■ 可使用R&S®EMC32 EMC 测量软件进行远程控制,实现自动化EMI 测试

  ■ 报告生成器用于记录测量结果

  四通道喀呖声率测量

  ■ 符合 CISPR14-1 标准要求的喀呖声率分析功能

  ■ 能够记录结果,生成报告

  数据保护和远程控制

  ■ 支持可移动硬盘(HDD),保证测试数据的安全、机密

  ■ 可通过 GPIB 或 LAN 进行远程控制

  ■ 驱动支持LabView、LabWindows/CVI、VXI Plug & Play

  ■ 免费的固件升级 – 始终与最新技术发展保持同步
