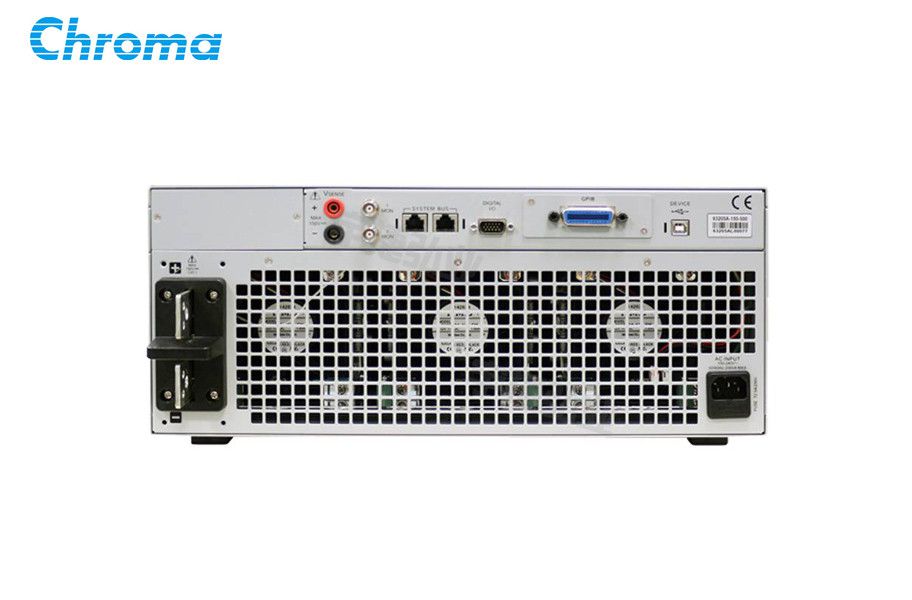

中茂Chroma 大功率可编程直流电子负载63200A系列

品牌
中茂Chroma

型号
63200A

◆ 額定功率:2kW、3kW、4kW、5kW、6kW、12kW、18kW、24kW (具備並聯功能, 最高可達240kW);
◆ 電壓範圍:0-150V、0-600V、0-1200V;
◆ 電流範圍:最高達2000A;
◆ 定電流、定電阻、定電壓及定功率操作模式。

分享到:
63200A

一、產品概述

  63200A系列大功率直流電子負載,主要是供伺服器電源、A/D電源供應器、功率電子元件、車 用電池、車用直流充電樁及一些電力電子元件等 產品測試使用。高功率、並聯功能、同步動態的專屬能力,更有瞬間三倍額定功率的拉載能力, 適合應用於車用電池與燃料電池等高功率的待測物測試。

  63200A系列為150V、600V、1200V,三種電壓範圍,功率範圍由4kW至24kW、單一台的最大 電流可達2000A;透過並聯,最大功率更可達240kW。大功率的電子負載主要可應用於測試車用充電樁與車用電池的放電。

  全系列的型號,皆搭配獨特的使用者自訂波形 (UDW)與外部訊號控制功能,可模擬真實的電流 波形;主/從控制的能力,能讓相同電壓規格的 63200A系列電子負載進行並聯使用,並且可達到同步動態的功能:自動變頻動態掃瞄功能 (亦即 不同頻率的負載模擬) 以滿足電源測試的需求。 再者,亦提供了255組的儲存功能,並可隨時呼叫使用者所儲存的設定值。在自動化的測試上, 此儲存、呼叫的功能縮短測試時間。

  在量測方面,63200A系列亦提供業界最精準的量測功能,即時且精準的電壓、電流量測,每個 型號都具有三個檔位;此外,短路測試是電源測試的必要測試項目之一,63200A系列提供的短路模擬功能,能有效解決電源測試及自動化測試 的應用需求。

  透過前面板的VFD顯示器及旋鈕,即可在63200A系列電子負載上做簡易的操作與設定,更能透過 Ethernet、USB和GPIB等介面進行遠端有線或無 線的控制。

  內建的PWM風扇轉速控制可減少風扇所造成的噪音。63200A系列還具有過電流、過功率、過 溫度的保護功能及過電壓與正負極反向的告警機制,可大幅提高產品可靠性,是工程測試及自動測試系統整合得以信賴的產品。

二、主要特色

  ◆ 額定功率:2kW、3kW、4kW、5kW、6kW、12kW、18kW、24kW (具備並聯功能, 最高可達240kW)

  ◆ 電壓範圍:0-150V、0-600V、0-1200V

  ◆ 電流範圍:最高達2000A

  ◆ 定電流、定電阻、定電壓及定功率操作模式

  ◆ 定電阻+定電流、定電阻+定電壓、定電流+定電壓等進階操作模式

  ◆ 主/從並聯控制,並聯數量高達10台

  ◆ 靜態與動態負載下進行同步動態控制

  ◆ 使用者自訂波形(UDW)

  ◆ 定阻抗(CZ)模式模擬電容性負載開機

  ◆ 外部負載電流模擬

  ◆ 高達50kHz的自動變頻動態掃瞄 (Sweep)

  ◆ 即時的電源供應器負載暫態響應模擬及電壓峰值(Vpk+/-)量測

  ◆ 可透過前面板直接編程255組時序

  ◆ 超高精準度的電壓及電流量測

  ◆ 高速且精準的數位化(Digitizing)資料/量測擷取

  ◆ 待測物過電流/過載保護時,電壓、電流及最大功率點(Pmax)的保護點量測

  ◆ 時間量測、電池放電計時

  ◆ 瞬間過功率拉載

  ◆ 短路模擬

  ◆ 智慧型風扇控制

  ◆ 保護功能:過電流(可調) 、過溫度、過功率(可調)保護與過電壓、反向告警

  ◆ USB(標配)、 Ethernet、GPIB (選配) 介面
