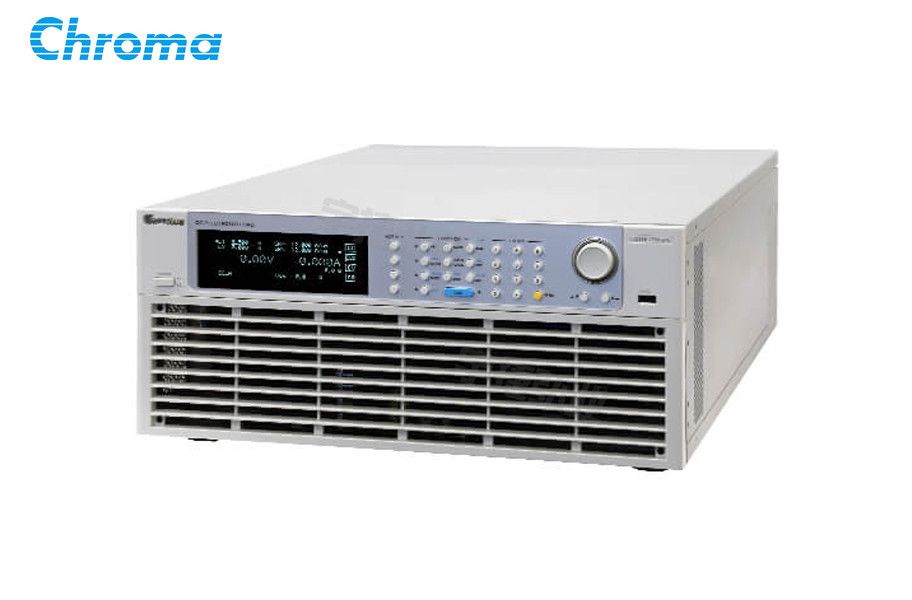

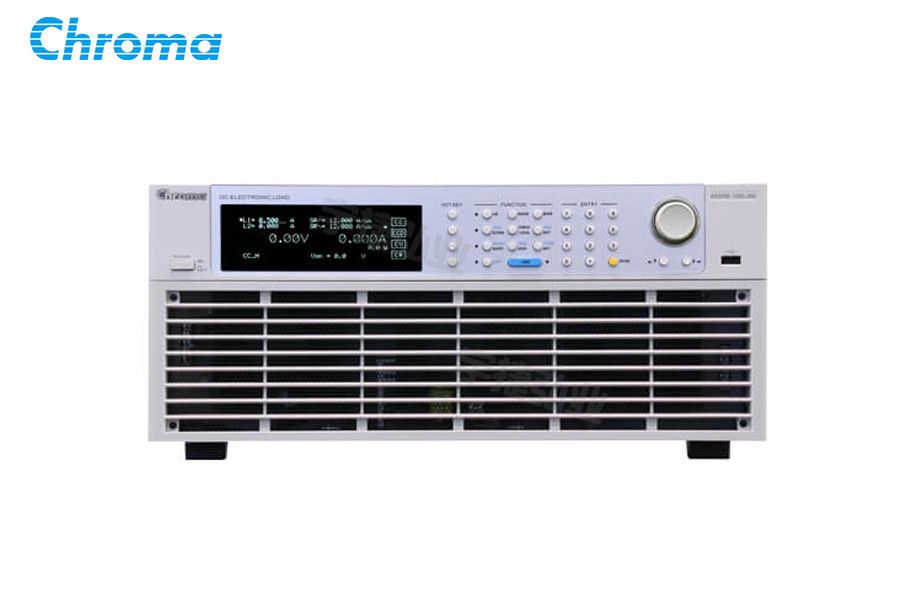

中茂Chroma 大功率可编程直流电子负载(经济型)63200E系列

品牌
中茂Chroma

型号
63200E

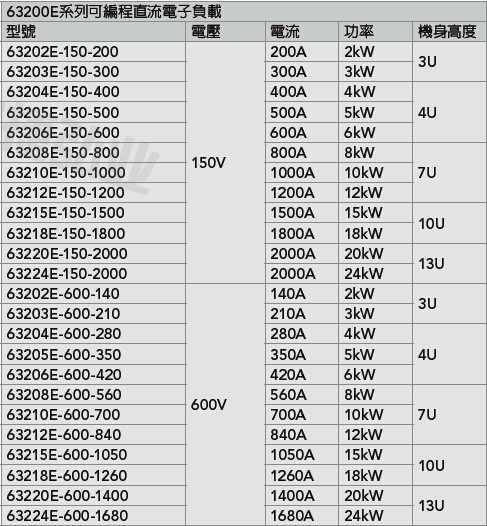

◆ 額定功率:2kW、3kW、4kW、5kW、6kW、8kW、10kW、12kW、15kW、18kW、20kW、24kW;
◆ 電壓範圍:0-150V、0-600V、0-1200V;
◆ 電流範圍:最高達2,000A。

分享到:

一、產品概述

  63200E系列具有150V、600V、1,200V,三種電壓範圍,功率範圍由2kW至24kW,單一台的最大電流可達2,000A;透過並聯,最大功率更可達240kW。大功率的電子負載主要可應用於測試車用直流充電樁、車用電池的放電、車載充電器、功率電子元件及一些電力電子元件等產品測試使用。

  高功率、並聯功能、同步動態的專屬能力,則適合應用於車用電池與燃料電池等高功率的待測物測試。

  主/從控制的應用,可讓相同電壓規格的63200E系列電子負載進行並聯使用,並可達到同步動態的功能以滿足電源測試的需求。再者,亦提供了255組的儲存功能,並可隨時呼叫使用者所儲存的設定值。在自動化的測試上,此儲存、呼叫的功能縮短測試時間。

  量測方面,63200E系列每個型號都具有即時且精準的電壓、電流功能;此外,短路測試是電源測試的必要測試項目之一,63200E系列提供的短路模擬功能,能有效解決電源測試及自動化測試的應用需求。

  透過前面板的VFD顯示器及旋鈕,即可簡易的操作與設定63200E系列電子負載,更能透過Ethernet、USB和GPIB等通訊介面進行遠端有線或無線的控制。

  內建PWM風扇轉速控制可有效減少風扇轉動時所造成的噪音。63200E系列具有過電流、過功率、過溫度的保護功能及過電壓與正負極反向的告警機制,可大幅提高產品可靠性,是工程測試及自動測試系統整合得以信賴的產品。

二、主要特色

  ◆ 額定功率:2kW、3kW、4kW、5kW、6kW、8kW、10kW、12kW、15kW、18kW、20kW、24kW

  ◆ 電壓範圍:0-150V、0-600V、0-1200V

  ◆ 電流範圍:最高達2,000A

  ◆ 定電流、定電阻、定電壓及定功率操作模式

  ◆ 主/從並聯控制,並聯數量高達10台,最大功率可達240kW

  ◆ 靜態與動態負載下進行同步動態控制

  ◆ 定阻抗(CZ)模式模擬電容性負載開機

  ◆ 即時的電源供應器負載暫態響應模擬及電壓峰值(Vpk+/-)量測

  ◆ 可透過前面板直接編程255組時序

  ◆ 高精準度的電壓及電流量測

  ◆ 時間量測、電池放電計時

  ◆ 短路模擬

  ◆ 智慧型風扇控制

  ◆ 保護功能:過電流(可調) 、過溫度、過功率(可調)保護與過電壓、反向告警

  ◆ USB(標配)、 Ethernet / LXI(選配)、GPIB(選配)介面
