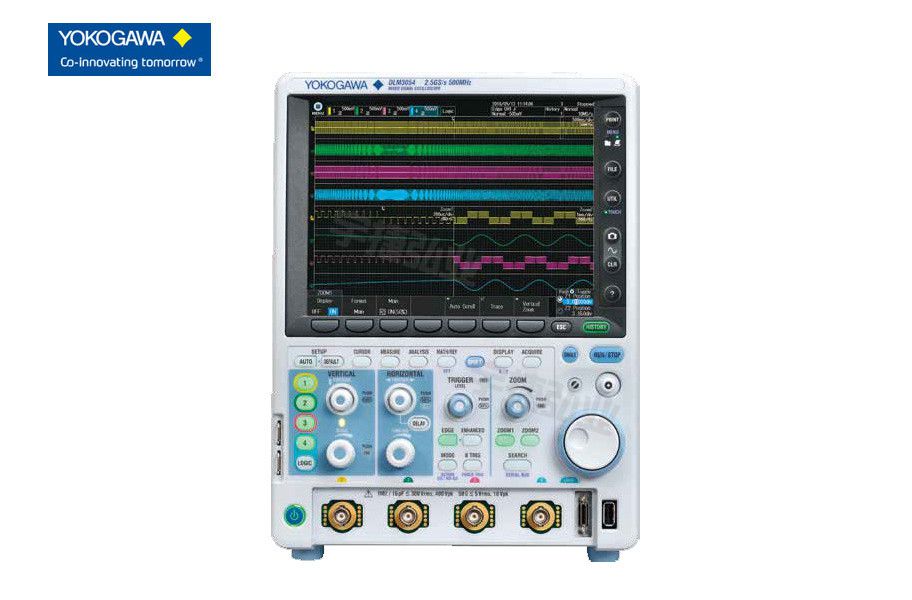

横河Yokogawa 混合信号示波器DLM3000系列

品牌
横河Yokogawa

型号
DLM3000

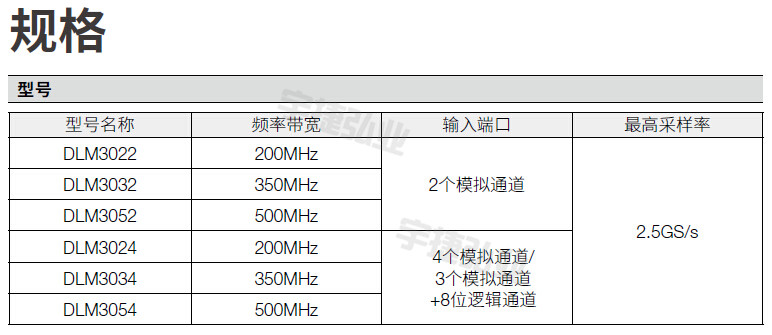

◆ 频率带宽:200~500MHz;
◆ 输入端口:2~4通道;
◆ 最高采样率:2.5GS/S;
◆ 型号名称:DLM3022;DLM3024;DLM3032;DLM3034;DLM3052;DLM3054。

分享到:

一、概述

  高效工作触手可及

  在YOKOGAWA示波器传统机型的基础上,全新推出的DLM3000提供了更高品质、更为灵活和更加易用的新功能,以提高用户的工作效率并满足当今机电一体化设计的前瞻需求。

  DLM3000集成了最新的触摸屏操作、固态存储和高速信号处理,通过提供干净的信号、全面的处理和便捷的操作,使工作效率得到显著的提高。

  品质 – YOKOGAWA多年来始终致力于测量品质, DLM3000具有低残余噪声、多电压量程和各种实时低通滤波器,能够确保信号的真实度。

  灵活 – 通道数灵活组合、存储深度选件、“功率运算”选件、包括主流汽车总线在内的串行总线功能相结合,可根据各种需求对示波器进行设置。

  易用 – 触摸屏与示波器传统按键操控面板的组合可以让用户实现无缝转换,通信和存储选件则可以让用户轻松访问大型数据集。

二、应用

a1

三、特点

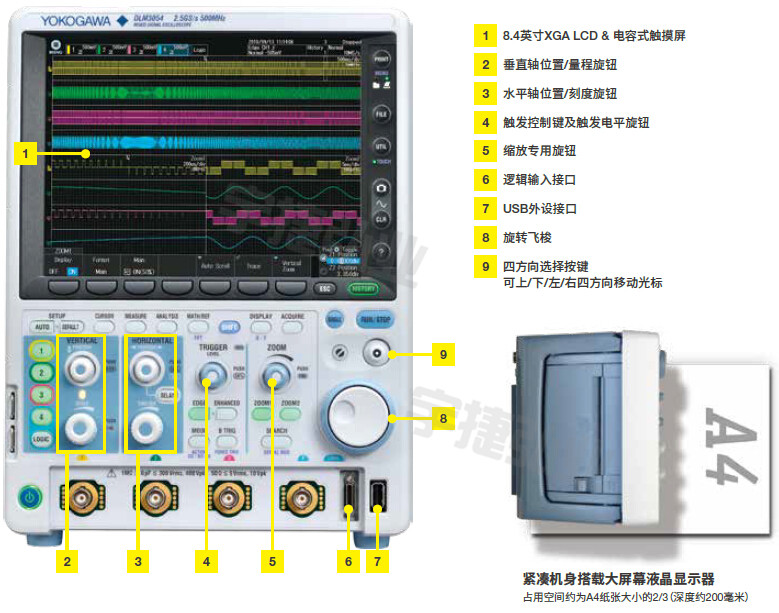

  结构紧凑、操作直观

  ◆ 易用易见的立式设计

a2

  ◆ 方便设置的8.4英寸显示器

  ◆ 电容式触摸屏,操作直观

a3a4

  一流的采集内存

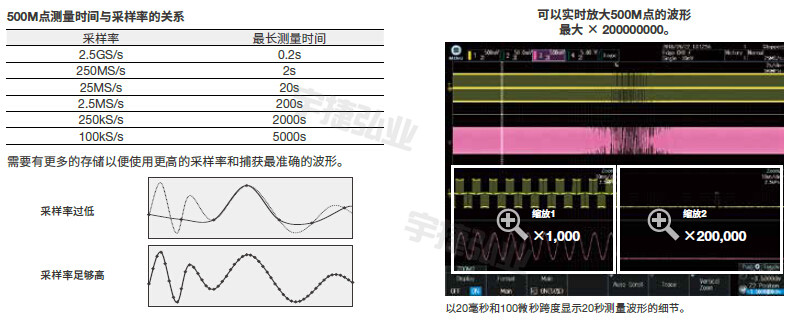

  ◆ 最大500M点的大容量内存

a5

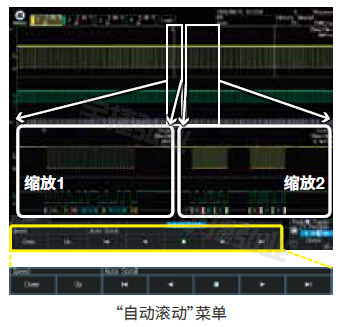

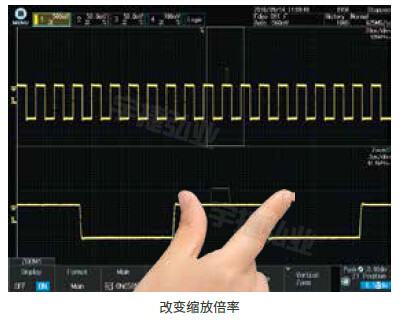

  ◆ 缩放和搜索功能

        使用两个独立的缩放窗口和各种搜索功能快速查找最为重要的数据。

a6a7

  传承的历史功能

  ◆ 自动保存先前捕获的波形,后期回放,不错过任何异常波形。

  ◆ 历史搜索功能,可以使用多种搜索方法,搜索多达100.000个满足要求的事件波形。

  ◆ 回放功能,可以自动播放、暂停、快进和快退波形历史记录。

  多种触发和滤波

  ◆ 触发功能可捕捉组合的模拟/数字复合波形

        DLM3000系列提供多种易于设置、组合了模拟和逻辑输入的触发,例如边沿触发、增强触发和B触发。通过使用数字触发系统,可最大程度的降低误触发的可能。

  ◆ 具备最佳降噪功能的实时滤波器支持多种频率(8kHz ~ 200MHz)

        DLM3000系列含有两种类型的滤波器: 一种由输入电路处理,另一种基于MATH功能。这些滤波器可有效抑制不需要的信号,只观察所需的带宽。

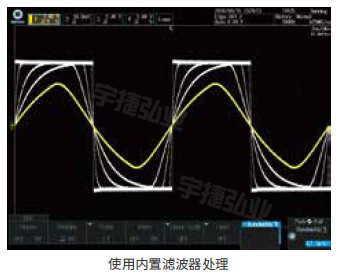

       实时滤波器:

       每个通道有14个低通滤波器,频率范围为8kHz ~ 200MHz。波形在存储到内存中之前进行滤波。

  截止频率: 200MHz、100MHz、20MHz、10MHz、5MHz、2MHz、1MHz、500kHz、250kHz、125kHz、62.5kHz、32kHz、16kHz或8kHz

a8

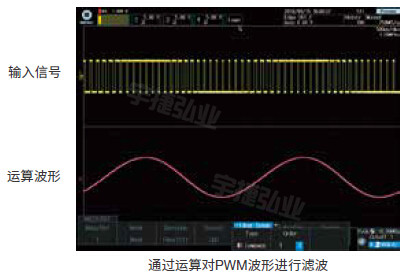

       运算数字滤波器:

  基于运算的滤波是通过运算功能(MATH)中的数字IIR滤波器进行滤波,滤波后的波形可以与输入波形同时显示并进行对比。可以选择低通或高通滤波器。

  截止频率设置范围:0.01Hz ~ 500MHz

a9

  提高测试效率的功能设计

  ◆ 显示每个周期的峰值或脉宽趋势

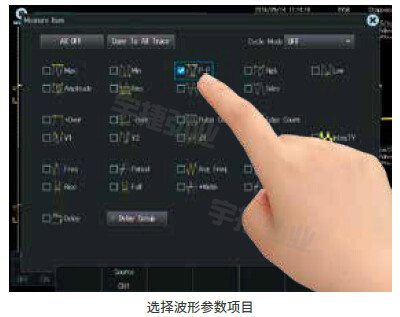

  ◆ 自动测量电压/时间差

  ◆ 分析频谱

  ◆ 波形一键保存

  ◆ 以缩略图格式显示保存的文件

  ◆ GO/NO-GO功能

  ◆ 使用图形化联机帮助查看功能

  特定应用的分析选件

  ◆ 串行分析功能选件(/F01 ~ /F05)

  ◆ 用户自定义运算选件(/G2)

  ◆ 电源分析选件(/G3)

  模拟/逻辑同步测量

  ◆ 灵活MSO输入

  ◆ 通过转换为逻辑最多支持11个输入

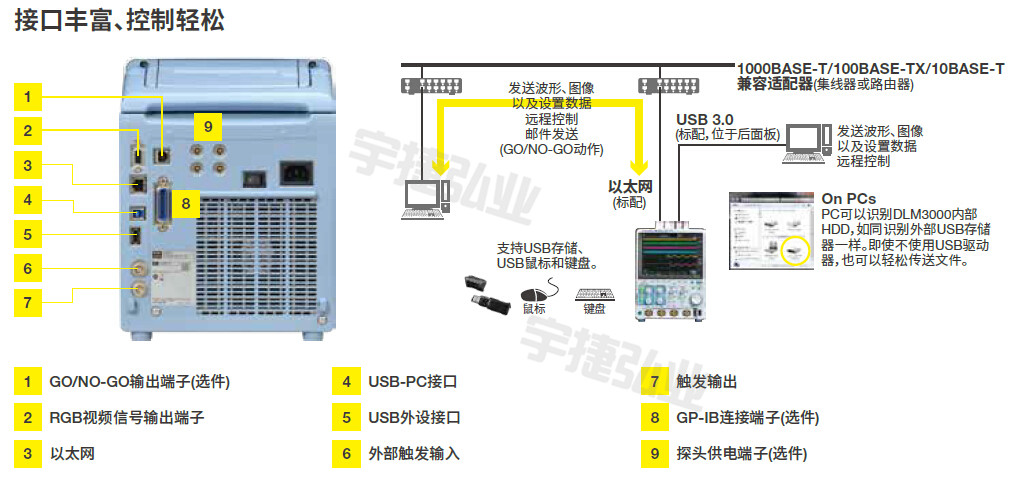

       丰富的接口和软件
