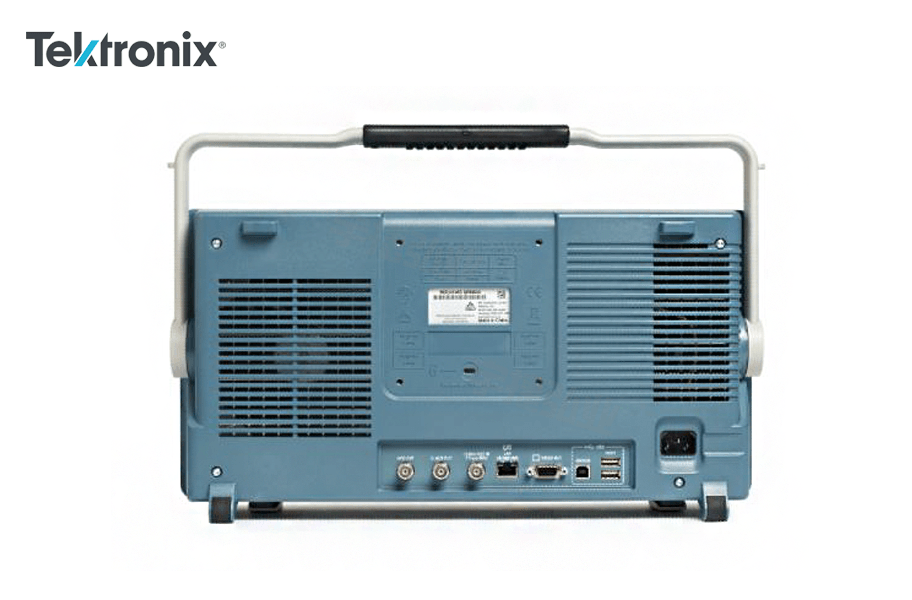

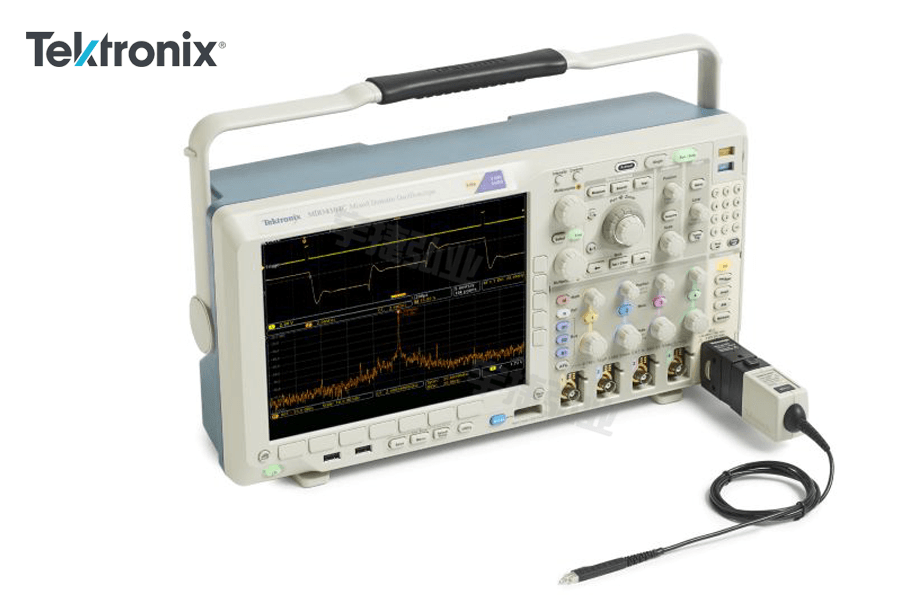

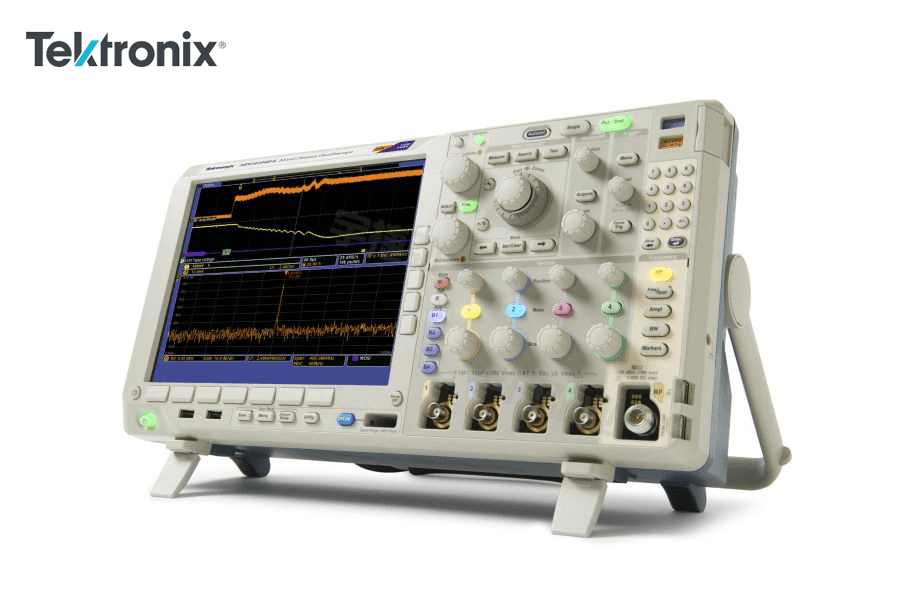

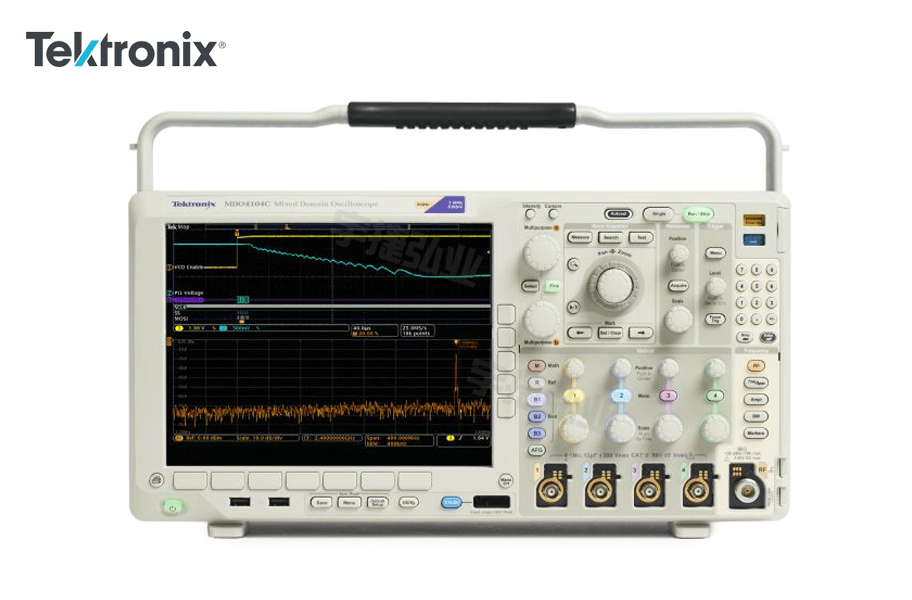

泰克Tektronix 混合域示波器MDO4000C系列

品牌
泰克Tektronix

型号
MDO4000C

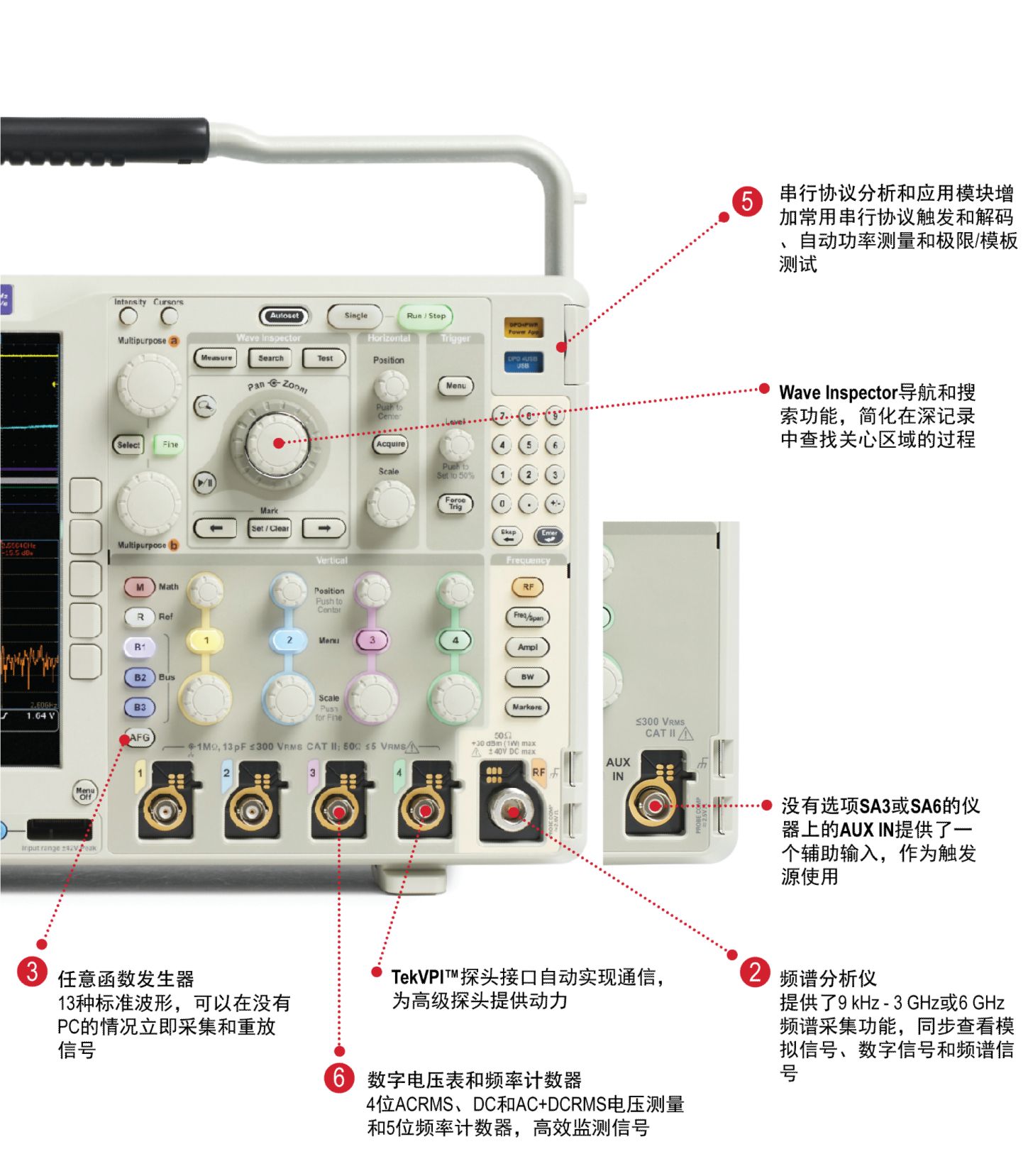

终极六合一综合示波器,可以全面定制,能够全面升级:
◆ 示波器;
◆ 包括频谱分析仪;
◆ 任意波形/函数发生器;
◆ 逻辑分析仪;
◆ 协议分析仪;
◆ 数字万用表和频率计数器。

分享到:

一、概述

  可以量身定制的、可以全面升级的六合一集成示波器,同步查看模拟信号、数字信号和RF 信号

  推出世界上性能最高的六合一集成示波器,包括频谱分析仪、任意波形/函数发生器、逻辑分析仪、协议分析仪和DVM /频率计数器。MDO4000C 系列为迅速高效地解决最棘手的嵌入式设计挑战提供了所需的性能。在配备集成频谱分析仪时,它是唯一提供同时同步采集模拟信号、数字信号和频谱信号的仪器,特别适合采用无线通信技术(IoT)及进行EMI 调试。

       MDO4000C 全面可以定制,全面可以升级,因此您可以现在、也可以以后增加所需的仪器。

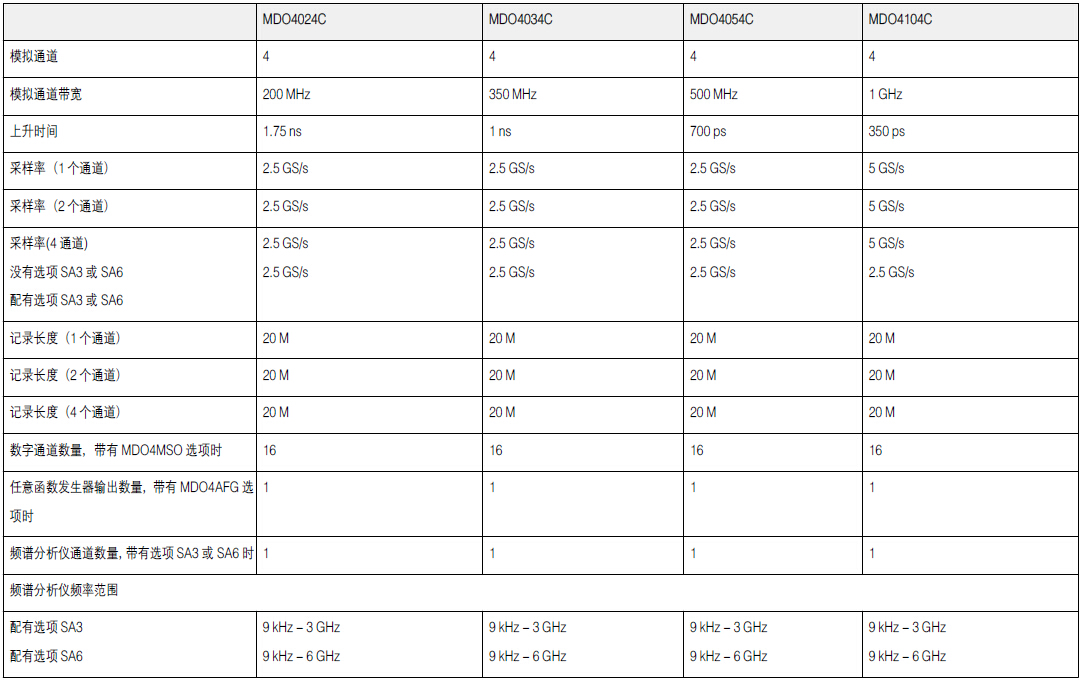

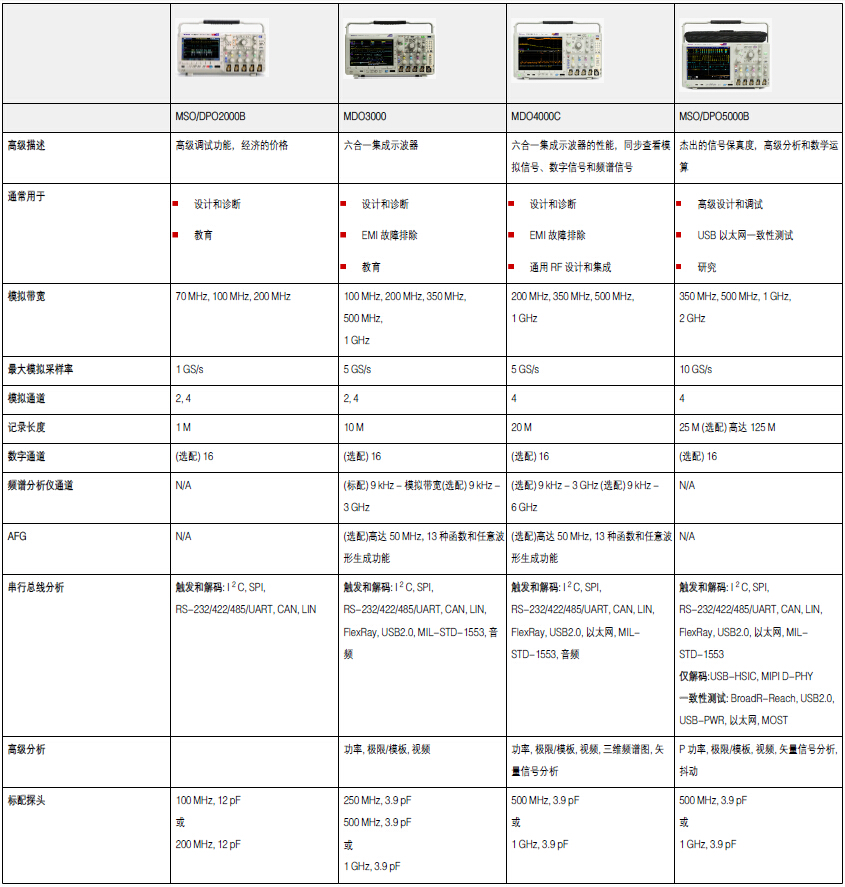

二、主要性能指标

  1. 示波器

      ◆ 4 条模拟通道

      ◆ 1 GHz, 500 MHz, 350 MHz,和200 MHz 带宽型号

      ◆ 带宽可以升级(最高1 GHz)

      ◆ 高达5 GS/s 采样率

      ◆ 所有通道上20 M 记录长度

      ◆ > 340,000 wfm/s 最大波形捕获速率

      ◆ 标配无源电压探头,拥有3.9 pF 容性负载和1 GHz 或500 MHz 模拟带宽

  2. 频谱分析仪 (选配)

      ◆ 频率范围9 kHz - 3 GHz 或9 KHz - 6 GHz

      ◆ 超宽捕获带宽≥1 GHz

      ◆ 频谱分析仪时间同步捕获功能,支持模拟采集和数字采集

      ◆ 频率相对于时间关系、幅度相对于时间关系和相位相对于时间关系波形

  3. 任意波形/函数发生器 (选配)

      ◆ 13 种预先定义的波形类型

      ◆ 50 MHz 波形生成

      ◆ 128 k 任意波形发生器记录长度

      ◆ 250 MS/s 任意波形发生器采样率

  4. 逻辑分析仪(选配)

      ◆ 16 条数字通道

      ◆ 所有通道上20 M 记录长度

      ◆ 60.6 ps 定时分辨率

  5. 协议分析仪(选配)

      ◆ 支持串行总线I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、CAN、LIN、FlexRay、MIL-STD-1553和音频标准

  6. 数字电压表 /频率计数器 (产品注册时免费)

      ◆ 4 位AC RMS、DC 和AC+DC RMS 电压测量

      ◆ 5 位频率测量

三、典型应用

  ◆ 嵌入式设计

         在混合信号嵌入式系统上执行系统级调试,迅速发现和解决问题,包括当前最常见的串行总线和无线技术。

  ◆ 功率设计

         使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量,在经济的解决方案中提供最广泛的功率探头选择范围,进行可靠的、可重复的电压、电流和功率测量。

  ◆ EMI 调试

         确定哪些时域信号可能导致不想要的EMI,迅速追踪嵌入式系统中的EMI 来源。实时查看时域信号对系统EMI 辐射的影响。

  ◆ 无线调试

         在使用蓝牙、802.11 WiFi、ZigBee 或某些其他无线技术时,MDO4000C 可以查看整个系统,包括模拟信号、数字信号和RF 信号,而且在时间上同步,了解其真实特点。在一次捕获中,捕获超宽频段,查看多种无线技术之间的交互,或查看现代标准(如802.11/ad)中的整个宽带频率范围。

  ◆ 教育

         管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中,不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程,同时使要求的投资达到最小。全面升级能力可以在需求变化时或在预算允许时再增加功能。

       ◆ 制造测试和调试

         规格和空间限制可能会给车间带来巨大影响。独一无二的六合一MDO4000C 把多台仪器整合到一台小型仪器中,最大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
