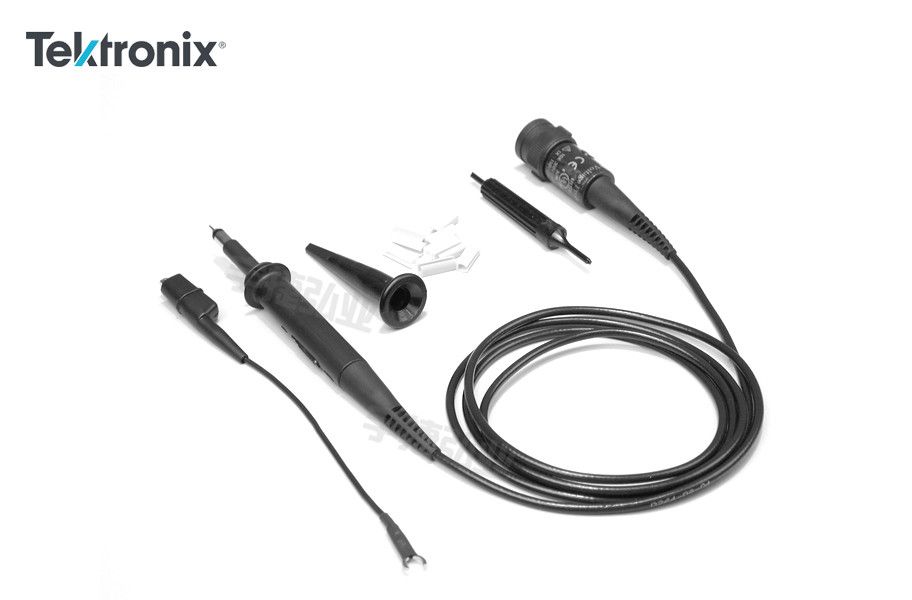

泰克Tektronix 无源1X/10X电压探头P2220和P2221

品牌
泰克Tektronix

型号
P2221

◆ 1X/10X 衰减;
◆ 200 MHz 带宽;
◆ 长1.5 米;
◆ UL3111-1、CSA1010.1、EN61010-1、EN61010-2-031 和IEC61010-2-031。

分享到:
P2221

一、概述

  P2220 和P2221 200-MHz 无源电压探头允许使用位于探头头部的一个开关选择1X 或10X 衰减。

  P2220 探头兼容TDS200、TDS1000、TDS1000B、TDS2000、TDS2000B 和TPS2000 系列示波器。P2220 探头还为TPS2000 系列示波器提供了高达30 VRMS 的浮动测量功能。(注意:不能在TDS2000、TDS2000B、TDS1000、TDS1000B 或TDS200 系列示波器中进行浮动测量)P2221 兼容MSO2000 和DPO2000 系列示波器。

二、优点

  ◆ 1X/10X 衰减

  ◆ 200 MHz 带宽

  ◆ 长1.5 米

  ◆ UL3111-1、CSA1010.1、EN61010-1、EN61010-2-031 和IEC61010-2-031

三、应用

  ◆ 相对低频测量

  ◆ 低频计算机和电信测量

  ◆ 电源

  ◆ 低频放大器

四、特点

  10x 位置

  ◆ 带宽– 直流至200 MHz

  ◆ 探头长度– 1.5 米

  ◆ 衰减率– 10:1

  ◆ 补偿范围–

      P2220:15 至25 pF

      P2221:10 至25 pF

  ◆ 输入电容–

      P2220:17.0 pF(典型值)

      P2221:17.0 pF(典型值)

  ◆ 输入电阻– 10 MΩ

  ◆ 最大输入电压– 300 V CAT II

  ◆ 参考引线和接地之间的最大电压– 30 VRMS*1

  1x 位置

  ◆ 带宽– 直流至6 MHz

  ◆ 探头长度– 1.5 m

  ◆ 衰减率– 1:1

  ◆ 补偿范围– 所有带有1 MΩ 输入的示波器

  ◆ 输入电容–

      P2220:110 pF(典型值)

      P2221:110 pF(典型值)

  ◆ 输入电阻– 1 MΩ

  ◆ 最大输入电压– 150 V CATII

  ◆ 参考引线和接地之间的最大电压– 30 VRMS*1

  *1 必须从尖端到接地电压中减去浮动电压。例如,如果参考引线浮动电压为30 V RMS,探头位于10X 位置,那么尖端到参考引线的电压不能超过270 V RMS。
