高频交直流电流探头CP3000/CP4000系列(停产)

品牌
知用Cybertek

型号
CP3000/CP4000系列

◆ 最小测量电流5mA
◆ 噪声≤500uARMS
◆ 耦合方式AC,DC
◆ 交流耦合的低频带宽<7Hz
◆ 最大绝缘线电压600V CATII
欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

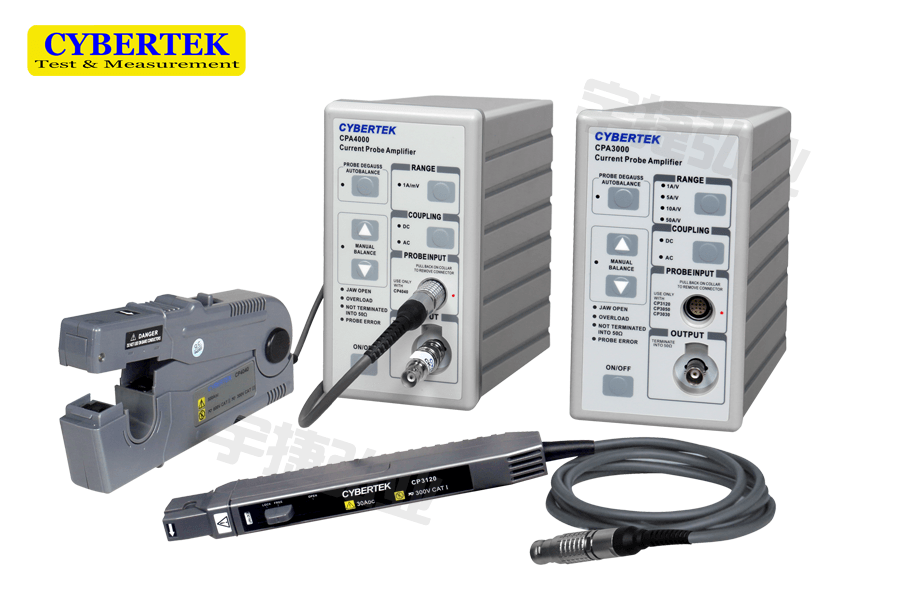

CP3000/CP4000系列

一、高频交直流电流探头CP3000/CP4000系列概述

  CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,典型精度为1%,满足大部分测试领域的需要;多款探头可供选择,方便不同量程电流测量;标准的BNC输出接口,可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

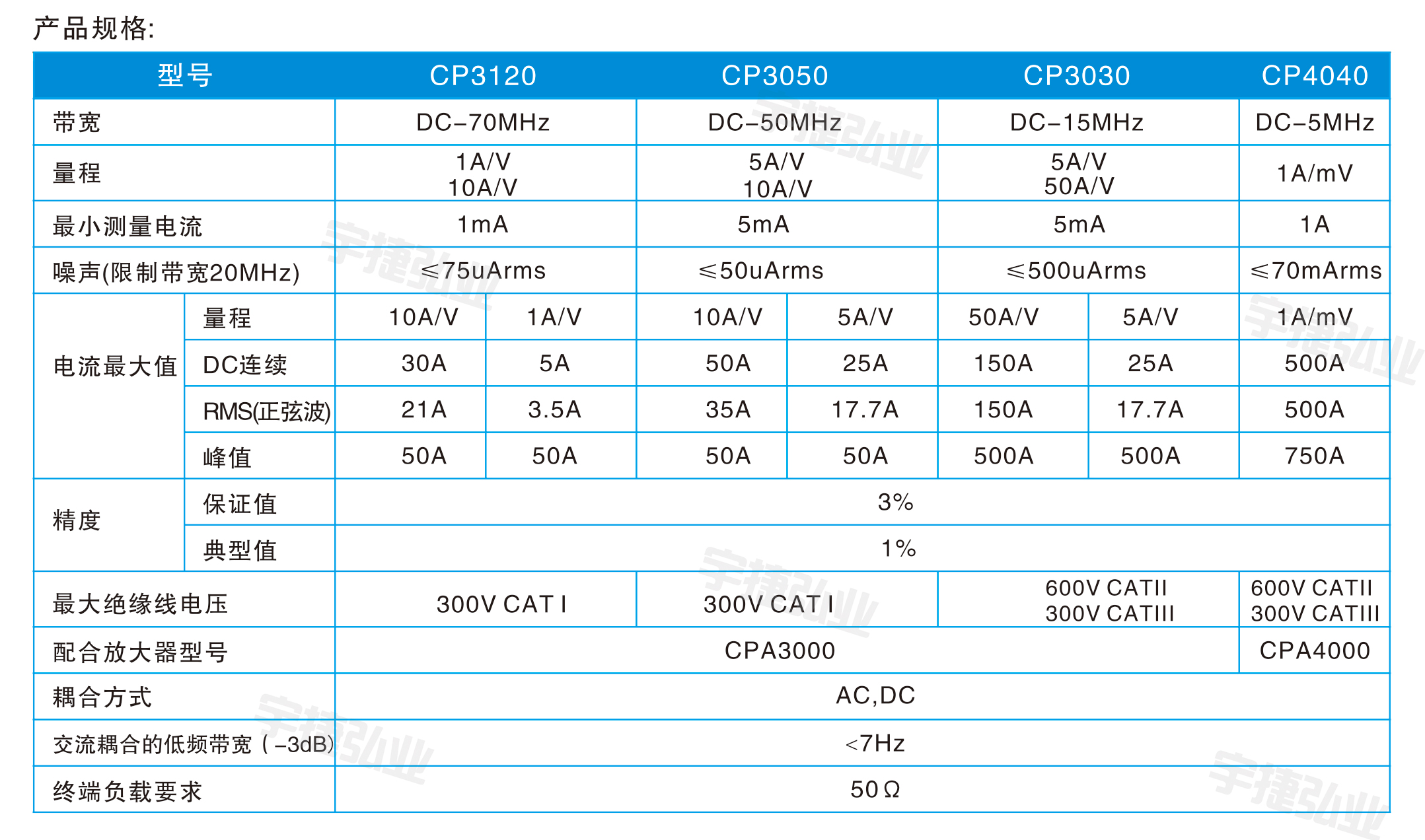

  CP3120体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达5mm的导线;可以测量30A的连续电流和50A的峰值电流,提供70MHz的带宽;分辨率高达1mA;需配合CPA3000放大器同时使用。

  CP3050体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达5mm的导线;可以测量50A的连续电流和50A的峰值电流,提供50MHz的带宽;分辨率高达5mA;需配合CPA3000放大器同时使用。

  CP3030钳口可夹住直径达20mm的导线,适用于大电流应用场合;可以测量150A的连续电流和300A的峰值电流,提供了15MHz的带宽;分辨率高达5mA;需配合CPA3000放大器同时使用。

  CP4040钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量500A的连续电流和750A的峰值电流,提供了5MHz的带宽;分辨率为1A。需配合CPA4000放大器同时使用。
