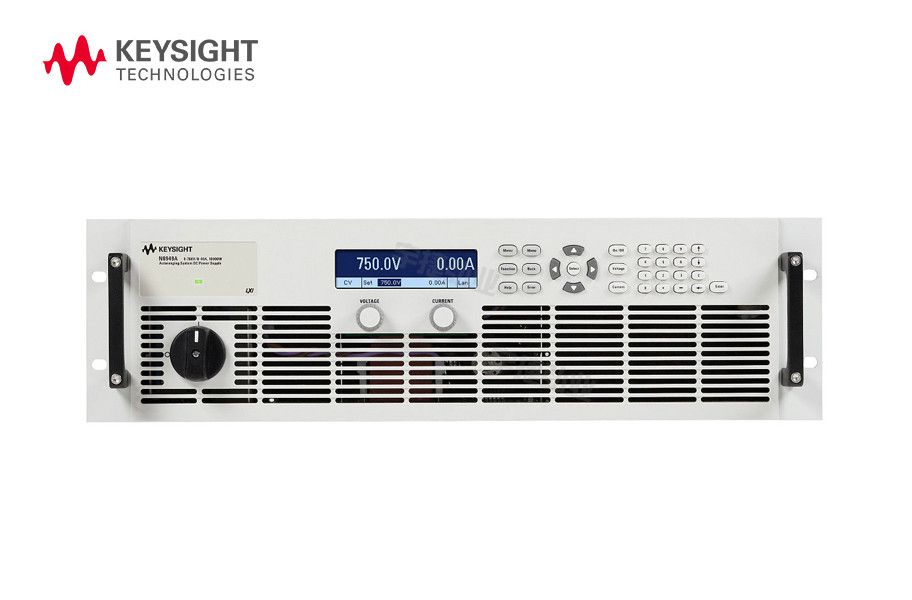

是德Keysight N8900 系列 自动量程直流电源

品牌
是德Keysight

型号
N8900

●自动量程输出,单台电源能够胜任多台普通电源的工作;
● 5、10和 15 kW 最大输出功率;
● 最高 1.5 KV 电压或 510 A 电流;
●14种不同的电压、电流和功率组合; 3 相 208 V 或 400 V 交流电压输入。一共 28 个型号;
●超高的性能价格比;
● 轻松地通过并联,构建功率超过 100 kW 的高功率单路输出电源系统;
● 内置电压和电流测量;
●大功率密度,在仅 3U 高度中可输出高达 15 kW 的功率;
● 过压、过流和过温保护。

分享到:
N8900

一、概述

  Keysight N8900 系列提供 5 kW、10 kW 和 15 kW 自动量程、单路输出程控直流电源,适用于在工作台和自动测试系统中提供大功率、稳定的直流供电。N8900 系列电源的自动量程输出特征,可以在在整个功率范围内提供更为宽泛的电压和电流组合,因而具备前所未有的灵活性。相比于传统的“矩形”输出范围的程控电源,自动量程的单台 N8900 电源能够胜任多个传统电源的工作。它是一款多合一的电源!

        N8900 系列提供稳定的输出、内置电压和电流测量、自动量程输出,电压范围分别是 80 V-1500 V,电流范围 10 A-510 A。电源提供多种系统就绪的标准控制接口, 简化和加快测试系统开发; 紧凑的 3U 设计还能有效节省机架空间。如需更高的输出功率,您可以轻松地并联多台设备,以构建总功率超过 100 kW 的电源系统。在并联时利用内置的主、从控制能力,只需对主电源进行编程,而不必单独对每个电源编程。

11

二、产品特点

  单台自动量程输出电源, 能够胜任多台普通电源的工作

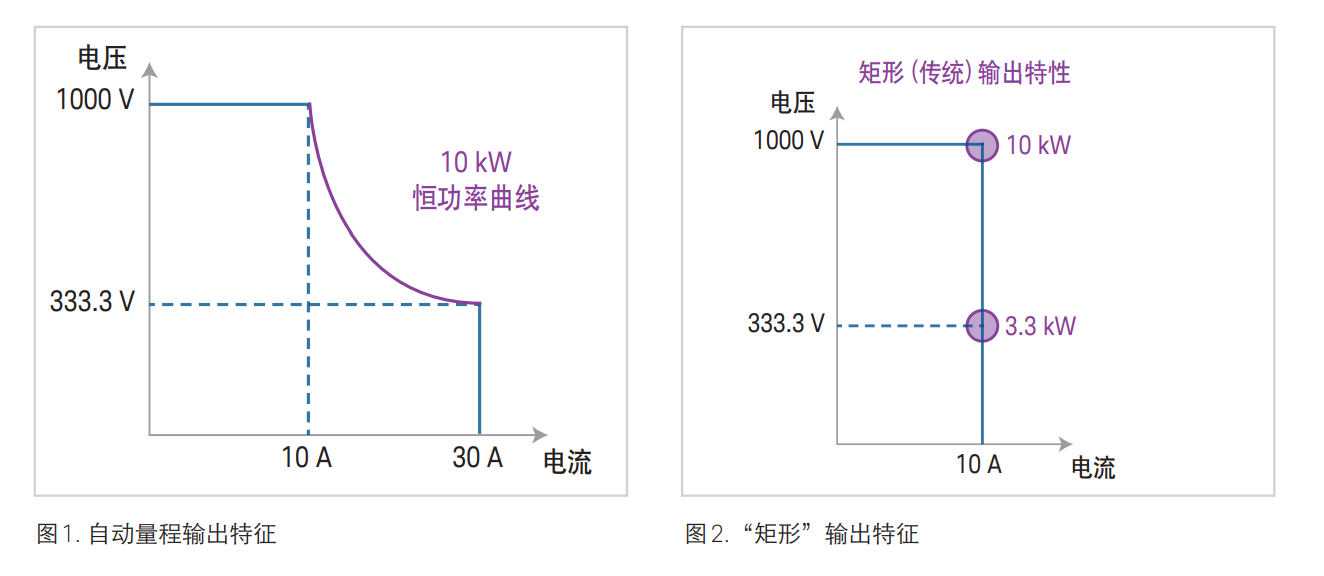

       N8900 电源的自动量程输出特征能够扩展功率曲线,为用户提供更宽范围的电压和电流组合,因而要比传统的“矩形”输出范围的电源更加灵活。单台的自动量程电源的输出范围可能是数台普通的“矩形”电源的输出范围。例如,1000 V/30 A/10 kW 型号的自动量程电源能够在 10 kW 上提供 1000 V 电压和 10 A 电流的输出; 或者在 10 kW 上提供 333.3 V 电压和 30 A 电流输出。如果是“矩形”输出传统电源,技术指标值将会是 1000 V、10 A 和 10 kW。如果将输出电压调整为 333.3 V 时,其最大电流仍将为 10 A,功率输出为 3.3 kW; 但自动量程电源在 333.3 V 电压时,输出电流则可达 30 A,输出功率 10 kW。图 1 和 2 显示了这个例子。

1

  简单的前面板操作

       借助前面板控制,您能够通过按键和菜单系统全面访问 N8900 的所有特性。您可以使用电压和电流旋钮或是通过键盘输入设置值。您还能设置保护设置、接通状态及其它特性。同时显示输出电压、电流和功率,电源状态和操作模式则显示在屏底部。您可以锁定前面板控制,以防止意外的电源参数变更。

        对被测件的全面保护

        N8900 系列电源具有过温、过流和过压保护,在出现故障时断开电源输出,从而为您的被测件提供全面的保护。 4 | Keysight | N8900 系列自动量程直流电源-技术资料简化系统连接 N8900 系列电源标配有 GPIB、LAN (LXICore)、USB 2.0 等标准计算机编程。

  简化系统连接

       N8900 系列电源标配有 GPIB、LAN (LXICore)、USB 2.0 等标准计算机编程接口,以及模拟控制接口,您可以灵活地使用 I/O 接口,并满足您未来对测试系统设置的需求。由于这些接口都是标配,您不必担心应当选择哪一种正确的接口。 N8900 的 LAN 接口完全符合 LXI Core 规范。

       远程访问和控制

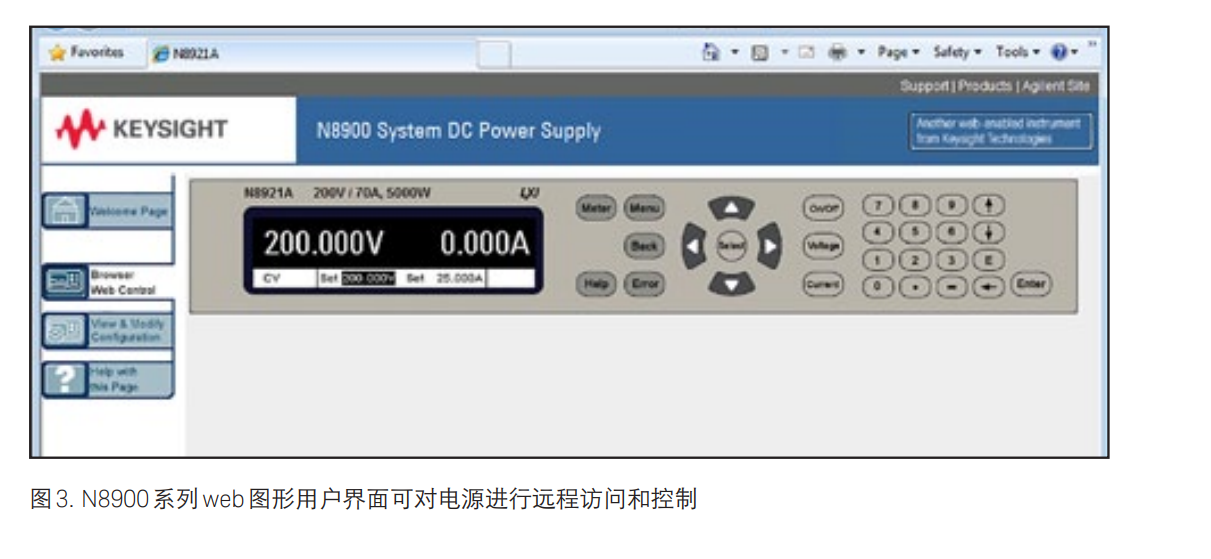

       N8900 内部标准配置了 Web 服务器,通过LAN接口和标准IE浏览器远程访问和控制仪器,允许用户在任何地方通过有线和无线网络监控仪器。借助 Web 浏览器,您能够远程设置、监测和操作 N8900。

2

  简化系统集成和配置

       N8900 标配有 IVI-COM 驱动程序,可简化系统开发。N8900 同时支持简单易用的 SCPI 指令。

       并联工作提供更多的功率

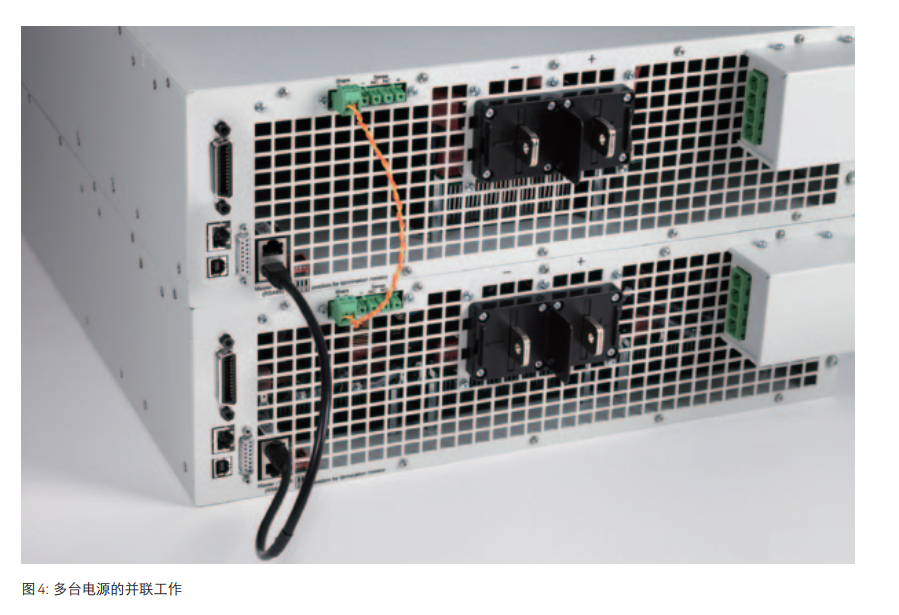

       如果您需要更高的输出功率,我们已经为您准备好了。 通过电源直接的主、从并联设置,可轻松地并联多达7台同型号的电源,将单路输出总功率达到 100 KW 以上! 通过并联配置,可以像“单个”大电源一样工作,如图 4所示。但我们不建议将多台电源串联使用。

3

        模拟控制和监测

        利用 0-5 V 或 0-10 V 的模拟电压信号,可以在 0 至全量程之间控制电源电压或电流的输出。每个都对应着全量程的 0-100%。也可相同的方式监视测得的输出电压和电流。

        交流输入

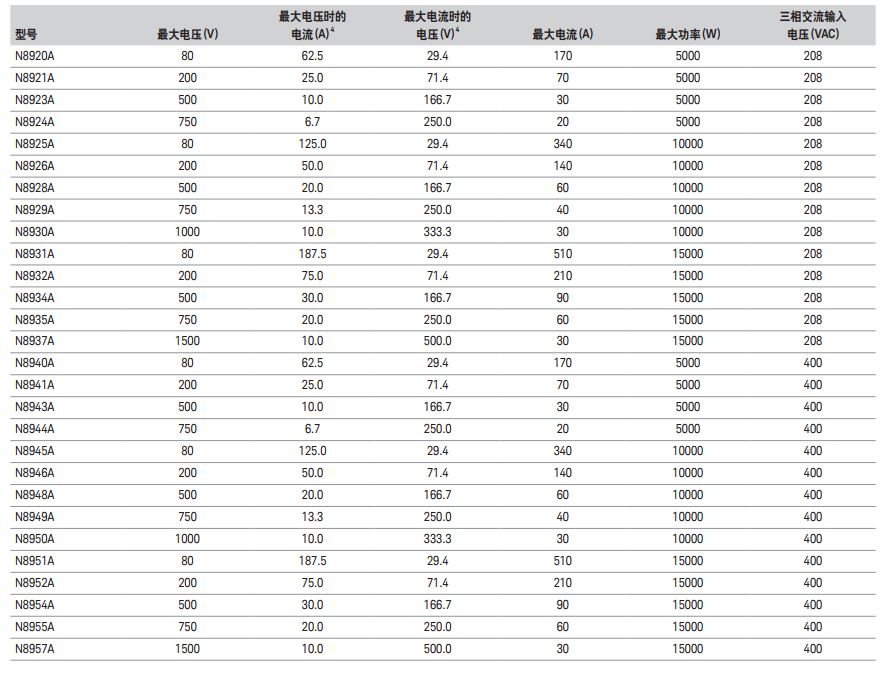

        N8900 共有 28 个型号。 其中 14 个型号是三相 208 VAC 输入,其余的是三相 400VAC 输入。由此,N8900 可以在世界各地得到了广泛应用。美洲和日本等地区应当选择 208VAC,欧洲和包括中国在内的亚洲等地区应当选择400VAC。
