混合信号示波器DLM2000系列（停产）

一、混合信号示波器DLM2000系列概述

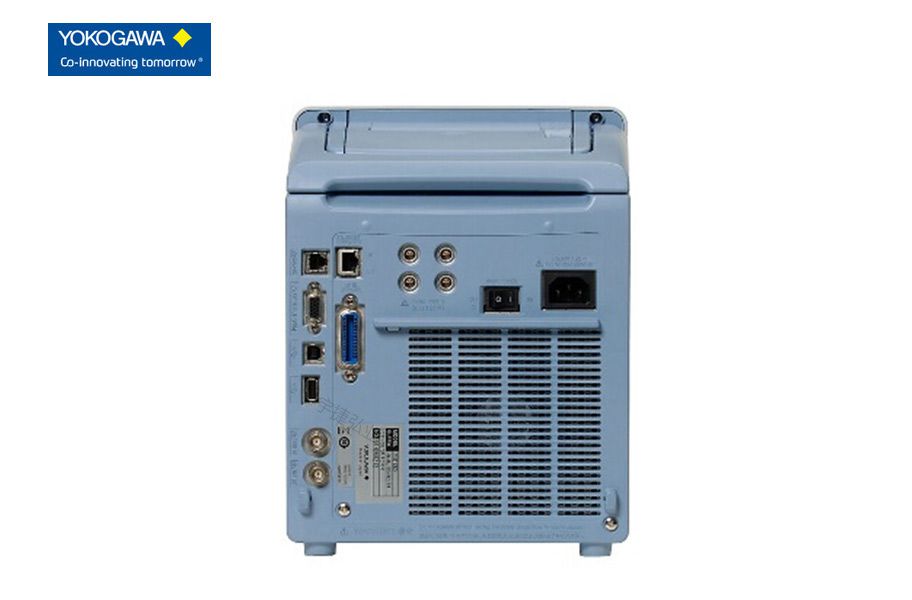

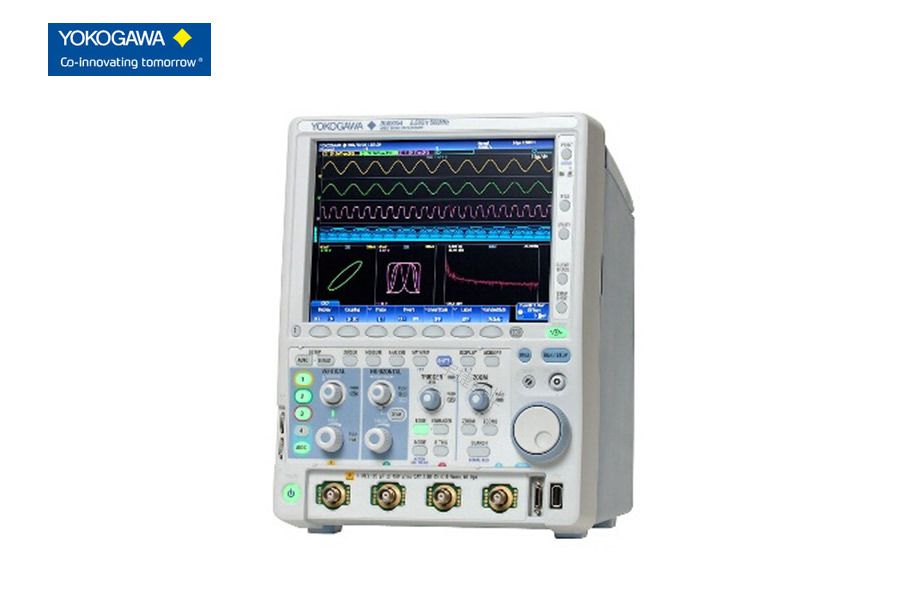

　　DLM2000是台式数字信号示波器，可用于设计和调试电子器件。它采用人体工程学设计，使用方便，并且包含了很多功能。其带宽为200至500MHz，存储器为12.5到125MP，确保总有一款DLM2000能满足您的应用和预算。使用DLM2000行业领先的“灵活MSO输入”，您可以选择通道4作为模拟输入，或用它采集8位逻辑信号。现代电子器件包含模拟和数字电路，而使用DLM2000灵活的MSO输入，您可对两者进行测量，包括混合信号触发以及并行或串行总线的解码。

二、混合信号示波器DLM2000系列特点

　　灵活的输入和性能

　　操作简便&易于观测

　　操作简便。直立式机身加上大屏幕使得查看显示非常方便。

　　我们提供大尺寸的LCD屏幕(8.4英吋)让您拥有更好的视野。还有直立式机身设计节省了桌面或工作台的空间。它是一款设计紧凑、操作简便、易于观测的“个人示波器”。

　　4个或更多通道上的信号观测...

　　灵活的MSO输入

　　捕捉模拟和逻辑混合信号

　　4个通道远远不能满足数字控制电路的测试需求。DLM2000系列将通道4的模拟输入转换为8位逻辑输入，因此可用作3个模拟输入通道加8位逻辑输入信号的MSO(混合信号示波器)。

　　通过使用逻辑通道最多可测量11个通道信号

　　使用逻辑输入，最多可同时观测11个通道信号，包含3个模拟通道加上8位逻辑信号。使用逻辑输入不仅能够观测数据和控制信号，或用作触发源，还可以用于分析I2C和SPI串行总线。

使用ScopeCORE的快速数据处理

　　使用我们享有专利的ScopeCORE快速数据处理IC，即使有11个输入信号也可实现实时显示。

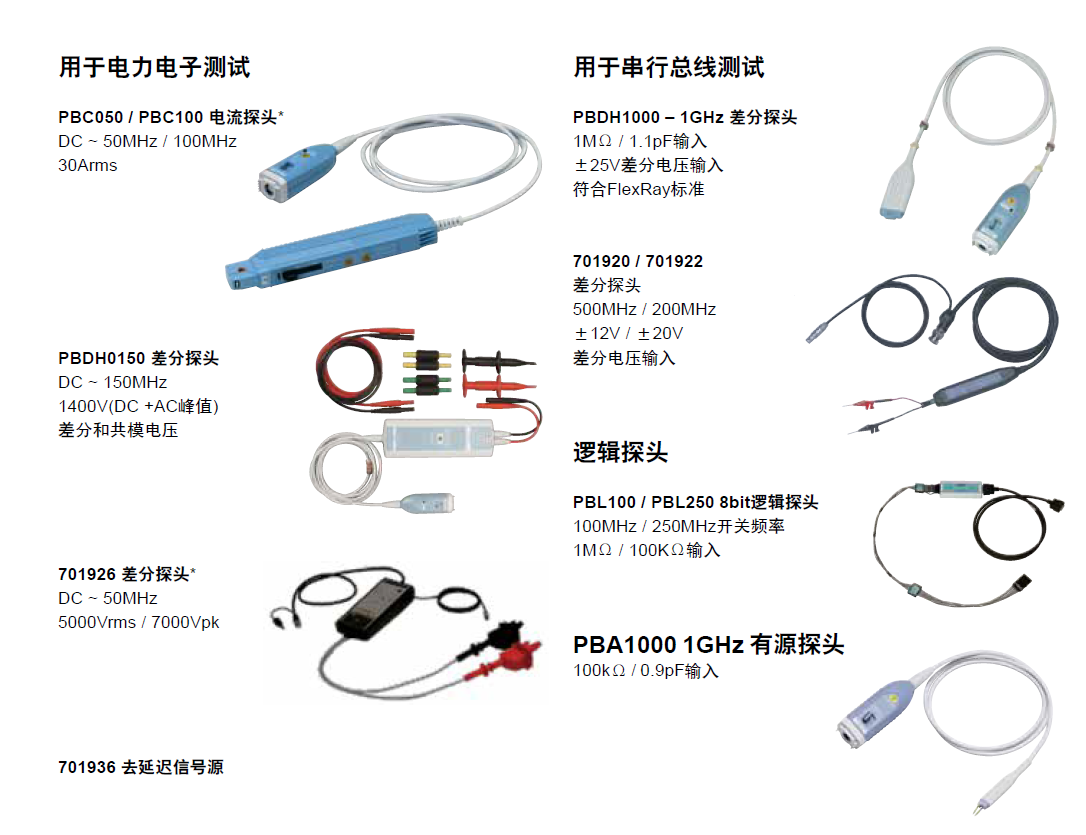

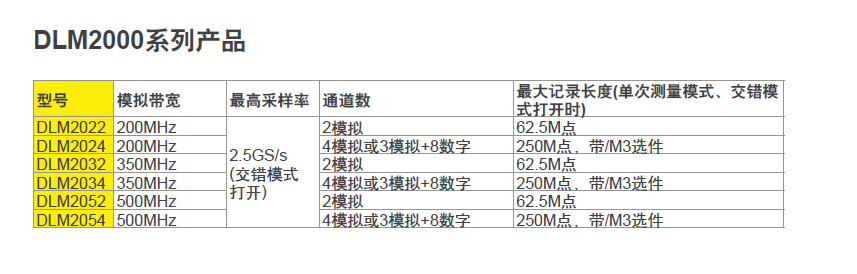

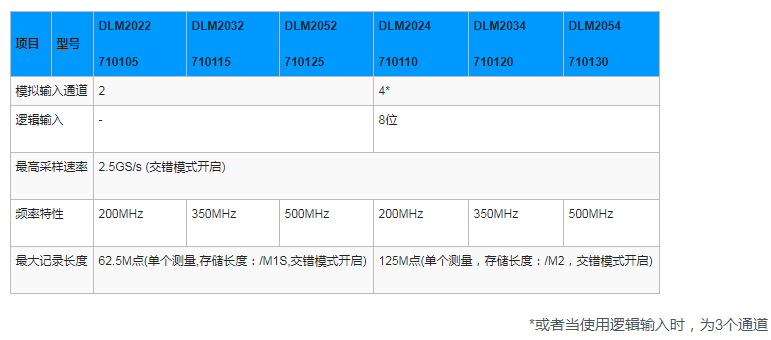

　   DLM2000系列产品线

　　先进的波形记录仪采集引擎

　　具有大容量内存和历史记录功能，不会错过一个历史波形。多种触发功能，能可靠地捕捉需要的波形。

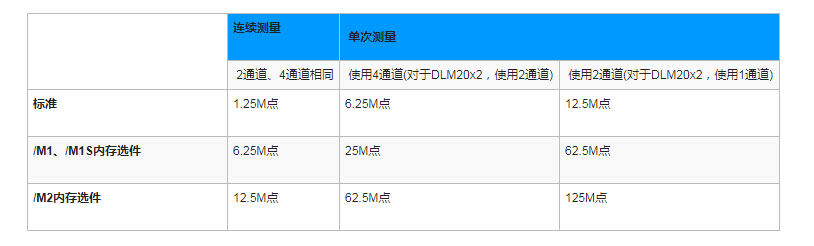

　　大容量(125M点)内存支持长时间测量

　　对于单次触发模式中的2通道测量，可以添加/M2内存扩展选项，为您最多提供125M点的大容量内存。10,000Hz的信号频率可保存5,000秒。即使是1.25GS/s的采样速率，也可捕捉到0.1秒的波形。

　　提示：/M1、/M2内存扩展选件只适用于4通道机型。/M1S选件只适用于2通道机型。

　　历史存储功能 - 通过波形回放功能，不会丢失异常波形。

　　使用DLM2000系列，在采集存储器中最多可保存20,000屏之前捕捉的波形。使用历史存储功能，可以在屏幕上显示单屏或全部历史波形数据。可对历史波形执行光标测量、计算和其它操作。使用历史功能，可分析很少出现的异常信号。

　　历史搜索功能

　　可在20,000屏历史波形中搜索满足某种条件的波形。可对找到的波形执行光标测量和其它分析。

       重放功能

　　使用旋钮可按顺序显示波形，每次一个波形。使用重放功能，可自动回放、暂停、快进和倒放历史波形。

　　捕捉模拟/数字组合波形的触发功能

　　DLM2000系列提供多种方便配置的、结合模拟和逻辑输入的触发功能，比如边沿触发、增强触发和B触发功能。



　　触发功能示例

　　A-B(n)触发：

　　在信号B的第7个边沿触发。该触发功能被广泛应用于事件偏移测试，比如非标准图像信号的垂直/水平周期或电机参考位置脉冲和驱动脉冲。

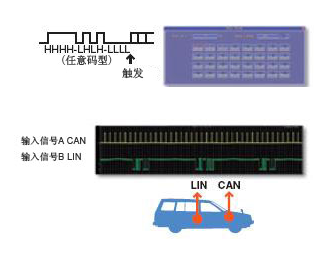

　　串行码型触发(用户定义)：

　　在任意设置码型上触发，最多128位。对于检测ID/数据和专用通信格式的其它部分信息，非常有效。

　　双总线触发：

　　CAN和LIN总线组合触发。I2C+SPI总线触发，还可用其它组合触发。

　　LIN或CAN总线信号满足触发条件是发生。
