功率分析仪WT500

一、功率分析仪WT500概述

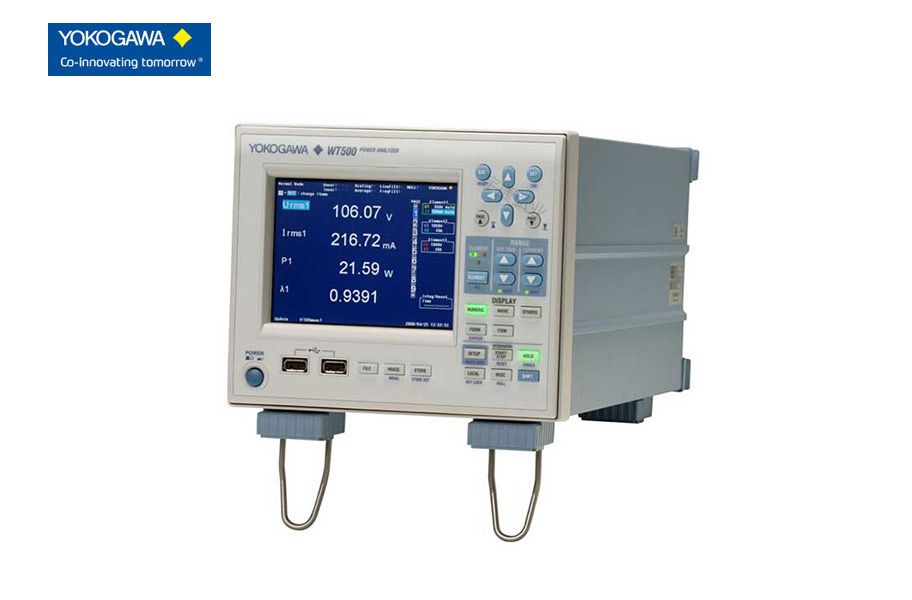

　　横河测试测量WT500 功率分析仪是一款可测量单相和三相功率的中端产品。半机架机身设计，紧凑结构，可进行双机架安装。标准配置包括彩色液晶显示屏、用于通讯和存储的USB接口等。基本精度为0.1%，最大输入为1000Vrms 40Arms，测量带宽为DC到100kHz。

　　新特性： WT500是由标准性能评估机构(SPEC)批准的设备，可用作功率分析仪效率基准。

二、功率分析仪WT500特点

　　功率分析仪wt500特点

　　- 同时测量电压、电流、功率分析和谐波分析

　　- 高速数据更新(100ms)

　　- 显示数值、波形和趋势

　　- 测量买/卖电能

　　- 设置简单、操作方便

　　电流量程： 0.5~40A

　　电压量程： 15~1000V

　　基本功率精度： 0.1%

　　频率量程： DC 0.5Hz~100kHz

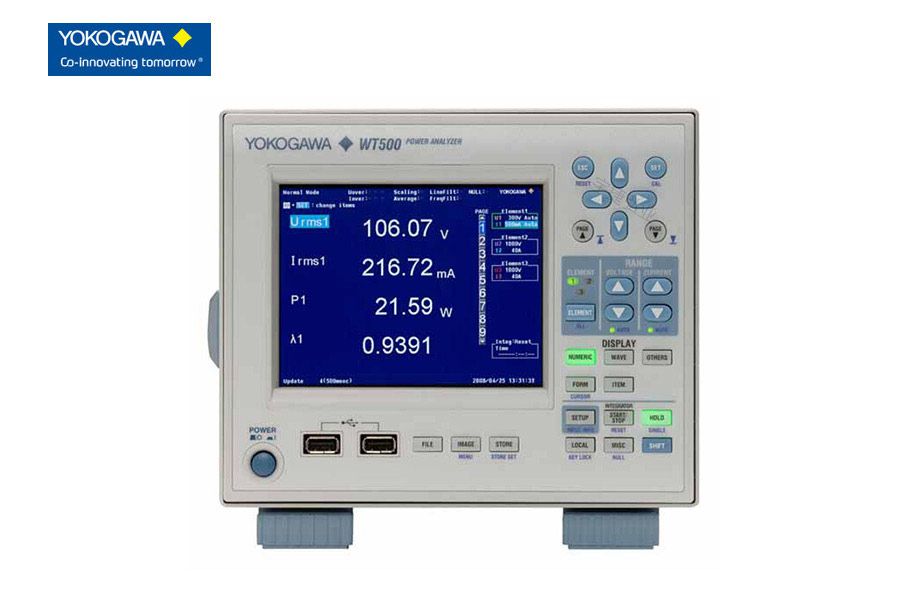

　　按键布局提供直观控制

　　光标键

　　使用光标键可在四个不同方向上移动屏幕上的光标。还可使用光标键和SET键在软菜单中进行选择。WT500的菜单结构比其它型号更便于用户使用。

　　RANGE键

　　使用RANGE键可设置电压和电流量程。使用上下键可以直观快捷地设置量程。

　　DISPLAY键

　　使用DISPLAY键可在数值显示、波形记录仪显示和其它显示之间进行切换。可轻松地改变显示格式。

　　SETUP键

　　使用SETUP键可输入功率分析仪测量所需的各种设置，比如接线方式和滤波器。

　　FILE、IMAGE和STORE键

　　这些与数据存储相关的按键都在同一个 区域中。可方便地将数据存入USB存储器中。

三、功率分析仪WT500特点

　　同时测量DC和AC信号

　　DC/AC信号转换技术评价在再生能源市场中非常重要。使用2个或多个输入单元，WT500可同时测量DC和AC信号，并计算输入-输出效率。

　　用于充电/放电和买电/卖电的单独积分功能

　　WT500拥有积分功能，不仅能够评价二次电池等的充电放电电流，还能评价光伏发电系统中的卖电和买电。

　　用USB存储器直接保存测量数据

　　可将测量数据以CSV格式直接存入USB存储器中。

　　使用光标键可轻松地进行设置

　　菜单式屏幕实现直观设置。

　　使用谐波测量/G5选件可同时测量常规数据和谐波数据

　　可同时测量电压有效值、电流有效值、功率分析值和最高50次谐波分析成分。

　　WT系列产品用于节能设备的功率评估

　　WT系列产品作为功率计，被用于绿色IT、能源之星、削减CO2排放及其他节能设备。包括WT500在内的所有WT系列产品可以满足您的功率评价需求。
