电流传感器CT60/CT200/CT1000/CT2000

品牌
横河Yokogawa

型号
CT60/CT200/CT1000/CT2000

●CT60:0~60A(DC),60A峰值(AC),DC~500kHz

●CT200:0~200A(DC),200A峰值(AC),DC~500kHz

●CT1000:0~1000A(DC),1000A峰值(AC),DC~300kHz

●CT2000A:0~2000A(DC),3000A峰值(AC),DC~40kHz

欢迎垂询:137 5117 6688(微信同号)QQ138235948

分享到:

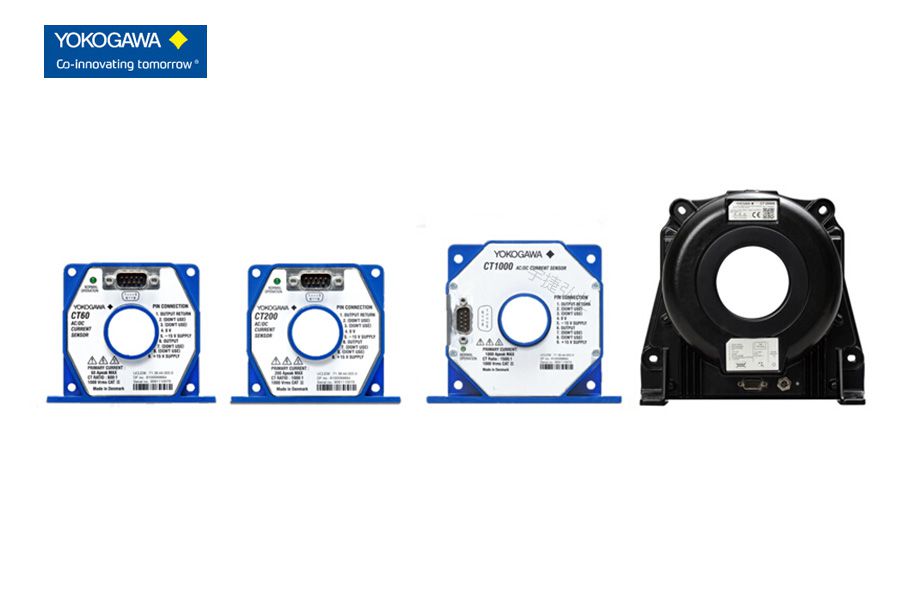

CT60/CT200/CT1000/CT2000

一、电流传感器CT60/CT200/CT1000/CT2000概述

  随着各行各业能源效率的重要性日益提高,相关各方正在加大力度以更有效的方式发电和使用电力。但是,电动汽车、铁路等设施通常需要大电流功率测量设备。横河CT系列电流传感器提供理想的解决方案,可供扩展功率分析仪的性能,从而支持此类应用。为满足最严格的效率标准,CT系列提供各种可靠的电流传感器,针对大交流/直流电流多通道测量进行了优化。

  AC/DC电流传感器可以测量较大的直流和交流电流。

  电流输出模式可以将AC/DC电流传感器连接至WT系列功率分析仪以及PX8000高精度功率分析仪的直接电流输入端子,供测量之用。使用单个功率计时,您可以通过直接输入测量非常小的电流,或使用电流传感器测量最大至2000A的大电流(使用751552钳式探头测量最大至1400A的大电流)。AC/DC电流传感器可用于许多应用领域的大电流和大功率测量,如混合动力与纯电动汽车、电池、变频电机、能源、铁路和工业电机。

  CT2000A

  电流范围:0~2000A(DC),3000A峰值(AC)

  宽测量频率量程:DC~40kHz(-3dB)

  高基本精度:±(读数的0.05% + 30µA)

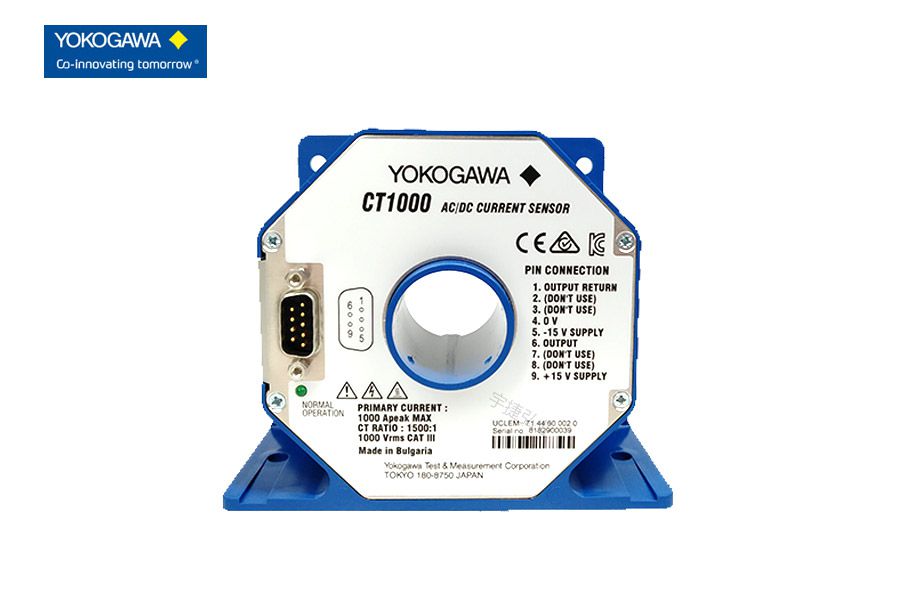

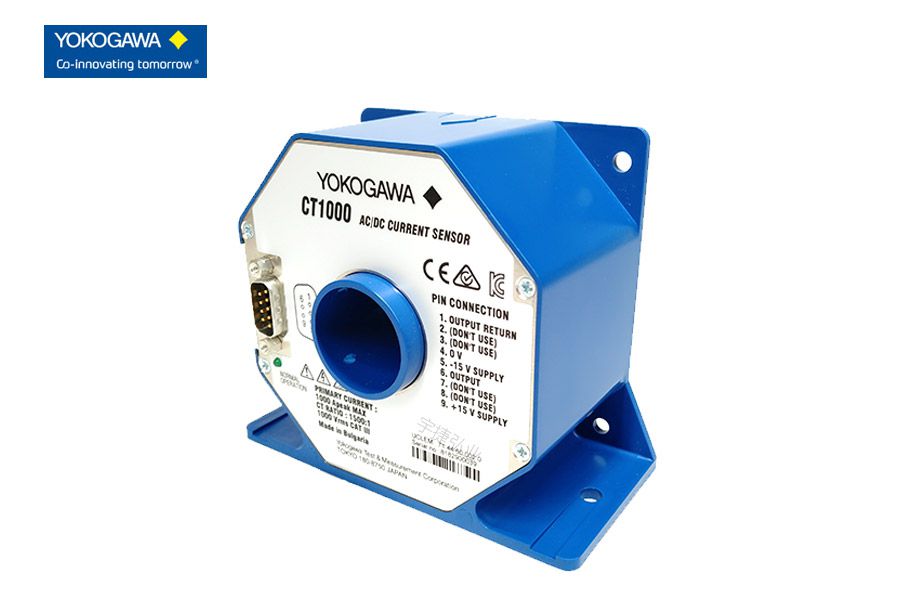

  CT1000

  电流范围:0~1000A(DC),1000A峰值(AC)

  宽测量频率量程:DC~300kHz(-3dB)

  高基本精度:±(读数的0.05% + 30µA)

  CT200

  电流范围:0~200A(DC),200A峰值(AC)

  宽测量频率量程:DC~500kHz(-3dB)

  高基本精度:±(读数的0.05% + 30µA)

  CT60

  电流范围:0~60A(DC),60A峰值(AC)

  宽测量频率量程:DC~800kHz(-3dB)

  高基本精度:±(读数的0.05%+30µA)

二、电流传感器CT60/CT200/CT1000/CT2000特点

  准确性 – 优异的线性度,在需要较宽动态范围且电流剧烈变化的应用中,也能进行精确功率测量。

       抗扰性 – 对电磁噪声具有极高耐受性,最大限度地减小对电流读数的影响,确保精确的测量。

       多功能性 – 根据各种应用的功率测量要求,从一系列传感器 (60A~2000A,DC~40kHz) 中选择合适的传感器。

三、电流传感器CT60/CT200/CT1000/CT2000电流传感器及探头

1

四、电流传感器CT60/CT200/CT1000/CT2000使用内置直流电源的连接示例* (/PD2选件)

2

五、电流传感器CT60/CT200/CT1000/CT2000连接示例* 使用外部直流电源

5

六、电流传感器CT60/CT200/CT1000/CT2000特性示例(* 仅为典型数据,不作保证。)

678

七、电流传感器CT60/CT200/CT1000/CT2000尺寸

9



 电流传感器CT60/CT200/CT1000/CT2000规格参数

4



电流传感器CT60/CT200/CT1000/CT2000订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

●CT60:0~60A(DC),60A峰值(AC),DC~500kHz(-3dB)

●CT200:0~200A(DC),200A峰值(AC),DC~500kHz(-3dB)

●CT1000:0~1000A(DC),1000A峰值(AC),DC~300kHz(-3dB)

●CT2000A:0~2000A(DC),3000A峰值(AC),DC~40kHz(-3dB)
