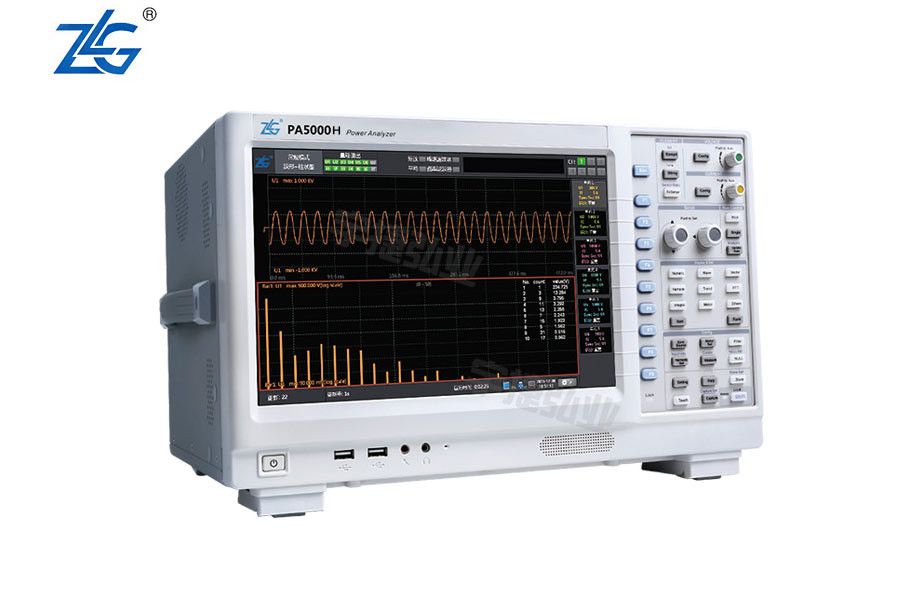

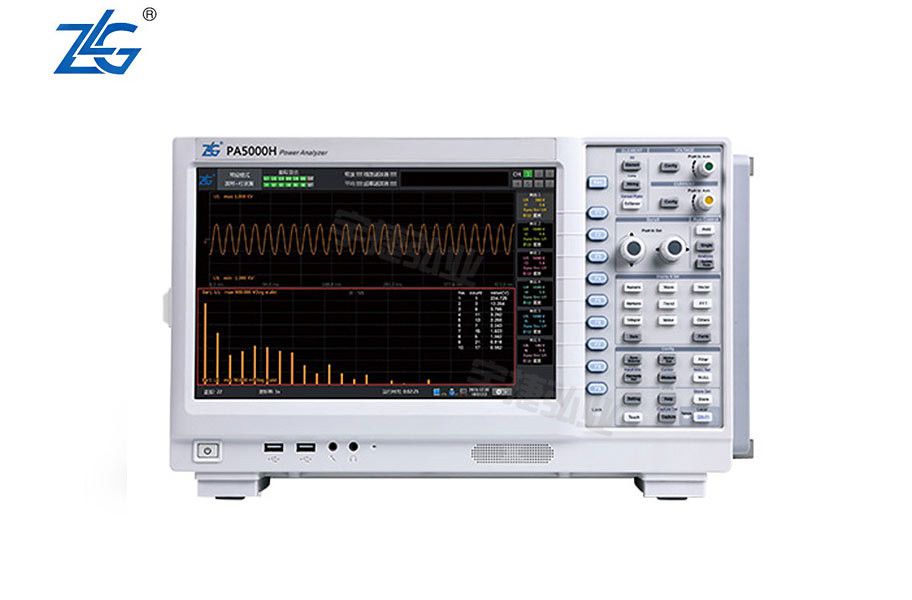

致远ZLG企业级功率分析仪PA5000H

品牌
致远ZLG

型号
PA5000H

● 0.05%基本精度

● 5MHz测试宽带

● 500次谐波测量

● 240G存储容量

● 7个输入通道

● 150μA-50A电流测量

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:
PA5000H

一、功率分析仪PA5000H概述

  致远PA5000H企业级功率分析仪,0.05%功率测量精度,5MHz带宽,2MS/s采样率,配置全新的软件界面,可完美测量各通道电压、电流、功率值,可测量500次谐波,在电机、变频器、等需要高带宽的行业应用十分广泛。

二、功率分析仪PA5000H行业应用

1

三、功率分析仪PA5000H产品特点

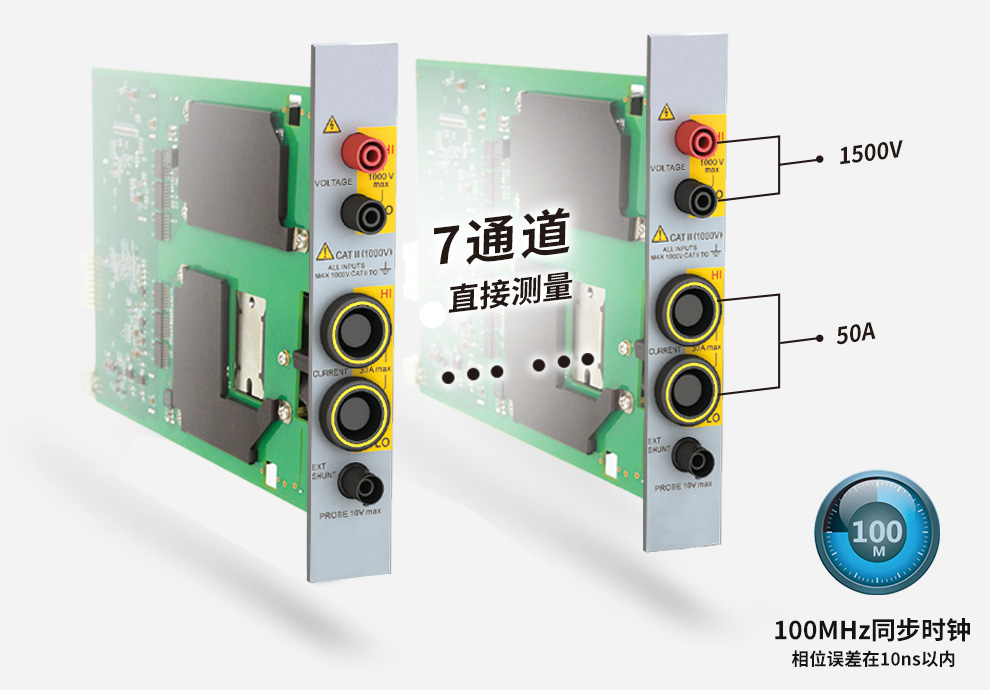

  ■ 1500V(峰值因数1.33),7通道直接测量

  PA5000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟,避免了温漂带来的测量误差,使每个通道的相位误差都在10ns以内,保证了有功功率及功率因数测量精度。

1500V(峰值因数1.33),7通道直接测量宇捷弘业

  ■ 500次谐波测量

  PA5000H功率分析仪带宽高达5M、采样率可达2MS/s,可以测量高达500次谐波,并有多种组合显示方式能同时显示各次谐波含量,用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此,为了方便用户进行更细致的分析,我们加入了FFT模式谐波分析功能,用户可以查看每一个频点的数值,并查看每次间谐波的数据。

500次谐波测量宇捷弘业

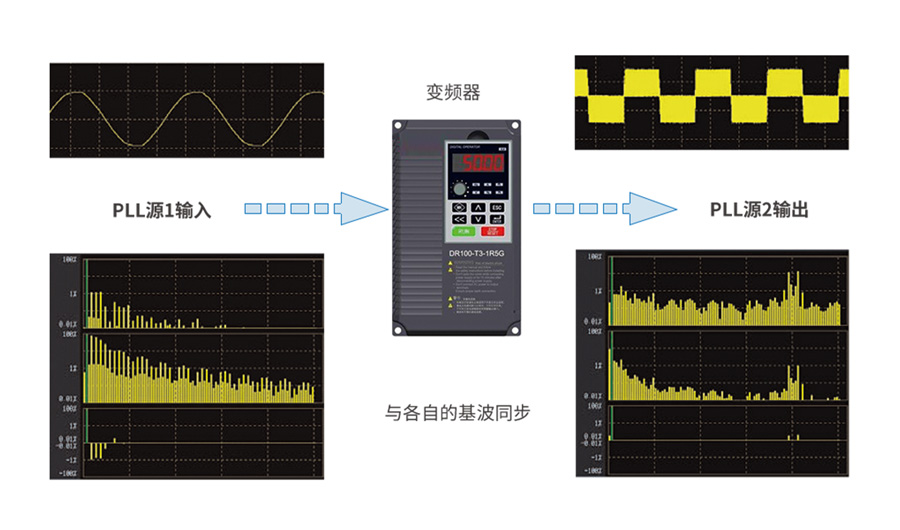

  ■ 双PLL源倍频技术

  PA功率分析仪通过引入PLL硬件电路,使采样频率和信号频率同步,以获得准确的谐波测量结果。并且此功能在PA8000与PA5000H功率分析仪上做出了升级,支持双PLL源,用户可为不同的测量通道选择不同的PLL源,便于同时对输入、输出信号的谐波进行对比分析。

双PLL源倍频技术宇捷弘业

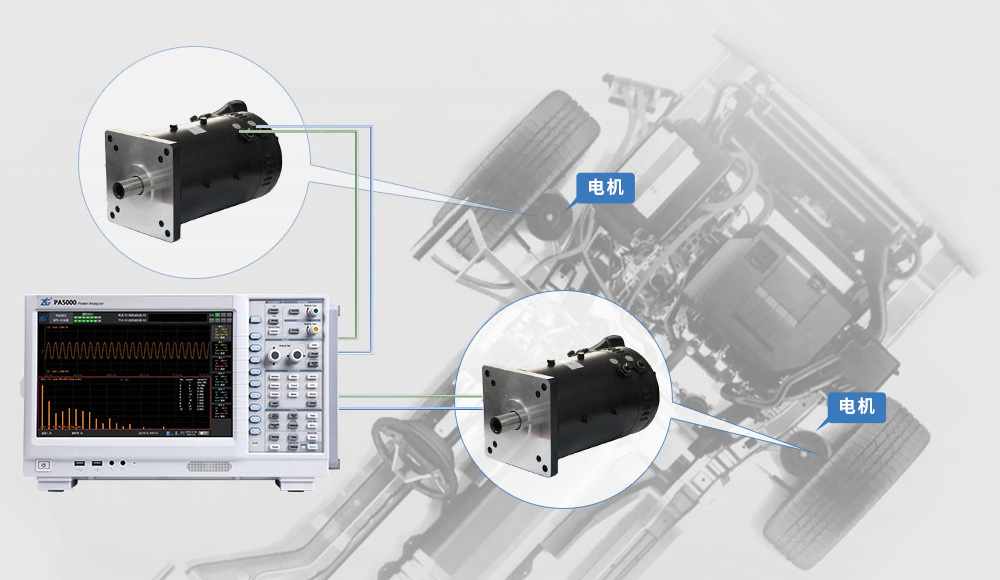

  ■ 多电机测试

  PA5000H功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡(PA8000、PA5000H均可以选择多路电机板卡),功率板卡配合电机板卡可以同时对电动汽车内部的变速箱(变频器)和电机进行联调测试,用户将可以更加准确的同时测量电机系统的整体性能。

多电机测试宇捷弘业

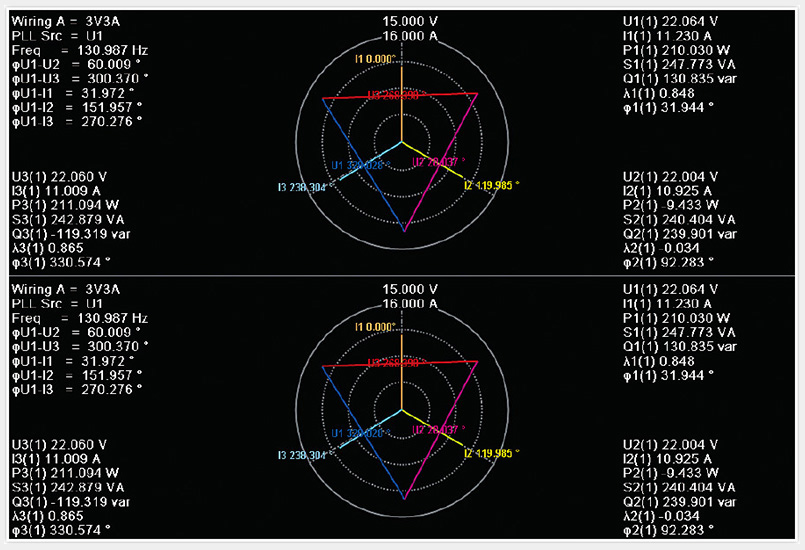

  ■ 双矢量图分析

  PA5000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图,可对输入、输出各相间的相角关系进行分析,准确评估出输入信号对输出信号的角差影响。(所有型号均能满足)

双矢量图分析宇捷弘业

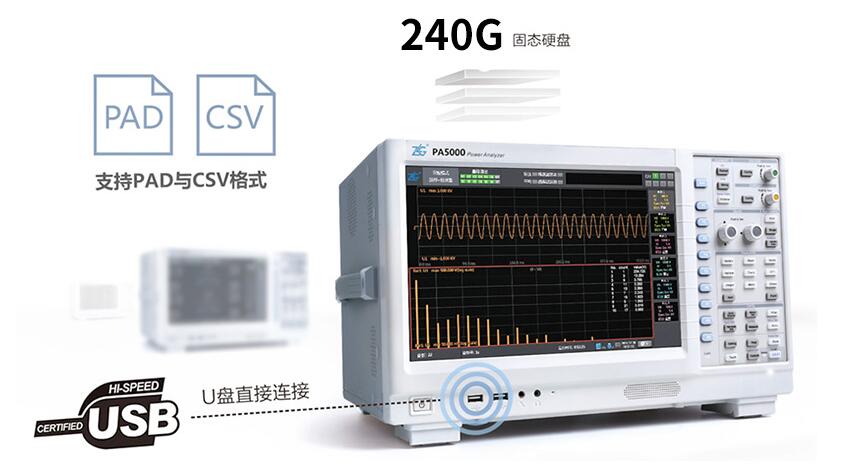

  ■ 240G 数据存储与优秀的数据格式分析

  PA5000H功率分析仪拥有高达60G的固态硬盘可以海量存储数据,用户更可以直接连接U盘将想要的数据全部储存,PAD与CSV格式多样支持、存储时间随意控制,让存储再也不是难题。

240G 数据存储与准确的数据格式分析宇捷弘业

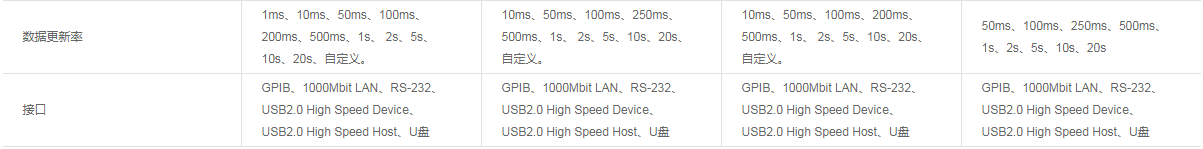

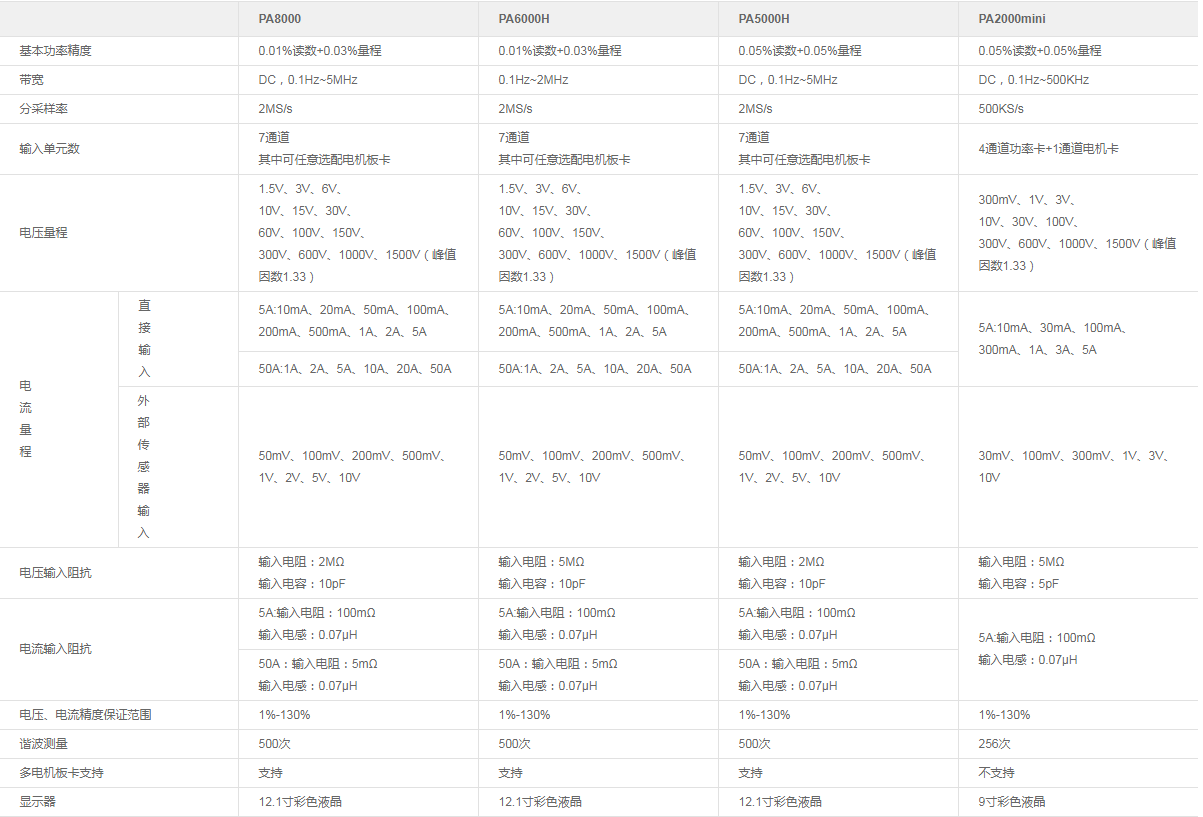

致远ZLG企业级功率分析仪PA5000H规格参数
