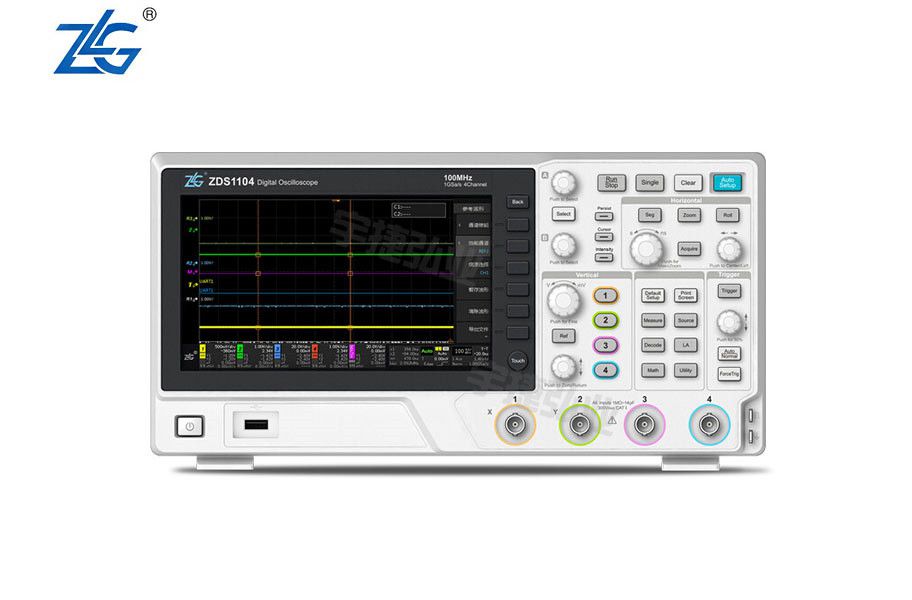

致远ZLG 系列示波器ZDS1000

品牌
致远ZLG

型号
ZDS1000

●海量存储、缩放自如
●协议解码、信手拈来
●信号频谱,洞察秋毫
●参数测量、应有尽有
●小巧迷人、一触即发

分享到:
ZDS1000

一、产品概述

  致远ZDS10104示波器标配28M存储深度,您可以在1K采样率下轻松观测7.5小时的波形。

1

二、产品特点

  海量存储、缩放自如

  只有存储深度足够,示波器的采样率才能充分发挥,观察到的波形也更加真实、细腻。ZDS1104示波器标配28M存储深度,您可以在1K采样率下轻松观测7.5小时的波形!

  协议解码、信手拈来

  协议信号调试不只要关注波形质量,更要关注波形对应数据,而协议解码功能往往作为示波器的付费选配功能。ZDS1000示波器史无前例地免费标配了UART、 SPI、 I2C、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11 共21种协议解码,协议调试信手拈来。

  信号频谱,洞察秋毫

  FFT功能在定位电路中的干扰噪声来源尤为重要,但离开了充足的FFT分析频点支持,FFT的分析结果往往毫无意义。ZDS1104示波器首次将基础型示波器的FFT分析点数提升为100K,在1G采样率的情况下,频谱分辨率仍能精确到10KHz。

  参数测量、应有尽有

  不同于传统示波器只测一个周期,或通过抽样减少数据量再测量的模式,ZDS1104示波器通过FPGA全硬件并行处理,基于原始采样率和28Mpts全存储深度,对每一帧波形每一周期进行测量统计,测试项目可达51种,并且支持8种参数同时显示。

  小巧迷人、一触即发

  在精致的7寸屏机身之上,你可以通过触摸屏轻松进行波形操控,同时2.4Kg的轻盈机身让示波器可以如笔记本电脑般无所不在,这给多样化的应用场景创造了无限的可能。
