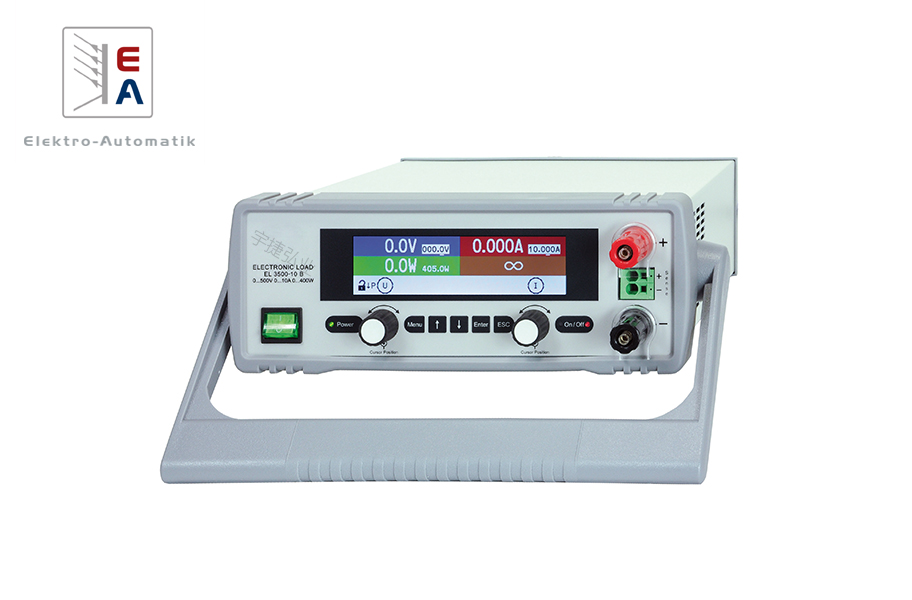

德国EA 可编程直流电子负载EL 3000 B

一、概述

　　2017新款紧凑型直流负载EA-EL 3000 B，是第二代小型桌面式负载，功率为400 W。配有新的电压与电流等级，适合实验室、学校或车间日常的多种用途。

   　所有型号都支持四种调节模式：恒压(CV)，恒流(CC)，恒功率(CP)与恒阻(CR)。其控制电路核心是一个快速微处理器，具有这些功能：带通用函数的真实函数发生器，如：矩形、三角形或阶跃形。彩色显示器与键盘，以及连个旋钮，使用户手操更灵活。

　　与旧系列的电子负载相比，经模拟或数字接口控制产品的响应时间，通过ARM处理器控制的硬件有了很大改善。

　　可选配件有多款数字接口，如：USB与以太网，还有一个模拟接口。所有接口都电隔离。

　　通过SCPI与ModBus RTU通用协议，以及即用LabView组件，大大简化了远程控制在客制应用下的使用。

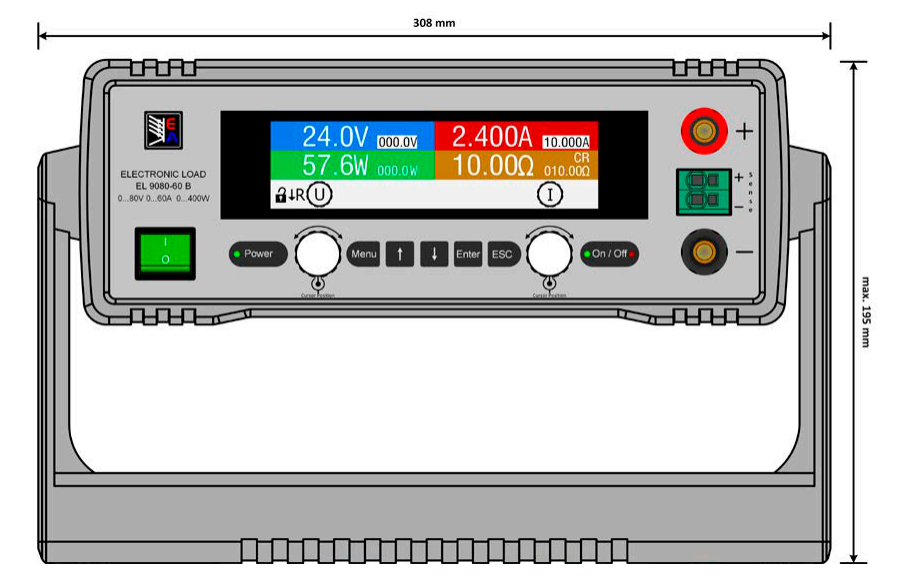

二、操作面板(HMI)

　　手动操作通过彩色显示屏、两个旋钮与六个按钮来完成。大的彩色显示器一次性显示所有设定与实际值。通过人机界面可完成整个设置，包括函数(方形，三角形等其它)的配置等。

　　还提供多语言显示(德文，英文，俄文，中文）。

三、函数发生器

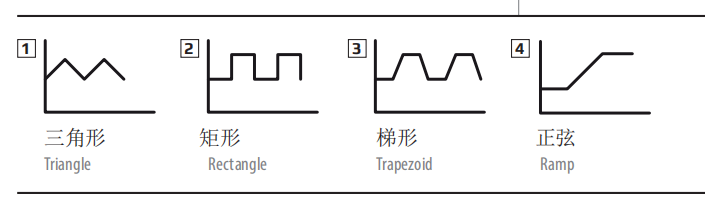

　　所有型号都配有可生成典型函数的函数发生器，如下图所示，可以应用到输入电压或电流上。函数发生器可由前板的旋钮跟按钮完全配置和控制，或者经数字接口远程控制。

　　预设函数为用户提供完整配置的所有参数，比如：Y偏移值，时间或幅度。

四、电池测试

　　用恒流或恒阻放电来测试各类电池的这种测试，本产品也可以执行，它具有电池测试模式。它会显示累计的测试时间与消耗的容量 (Wh)

　　EA Power Control测试期间，由电脑记录的数据，可以CSV格式导出Excel表，然后在MS Exce或类似工具下进行分析，甚至能创建可视化的放电图。关于其它设置，还可设定一可调极限值，当电池电压低时停止测试，或者停止可调最大测试期。

五、MPP追踪

　　对于光伏相关的测试，本产品还有一项功能，且作为其标准功能。它有四种模式，可模拟连接到太阳能模块或面板的逆变器的典型特性。该功能可以确定典型操作的参数，例如所谓的最大功率点和相关值UMPP，IMPP和PMPP。其中一种模式甚至含有不同辐射值的特定分析，该值由100个点组成并以表格形式　存在。

六、远程控制 & 连接

　　本产品的远程控制可通过三种可选接口卡来完成，快速且简单：USB，USB + 以太网与USB + 模拟。利用数字接口(USB，以太网)，Windows用户还可使用“EA Power Control”免费软件。它具有“排序”功能，通过CSV格式的半自动化表格控制产品。此表能代表简易的测试程序，可在MS Excel或其它CSV编辑器下创建与编写，然后导入软件工具内。
