德国EA 直流电子负载 EA-EL 9000 B

品牌
德国EA

型号
EA-EL 9000 B

◆ 输入功率等级: 1,2 kW...7,2 kW还可扩展至 72 kW

◆ 输入电压: 0...80 V 至 0...750

◆ 输入电流:单机每台可达510 A

◆ 基于FPGA/DSP控制

◆ 多语言彩色触摸屏

◆  用户配置文档,真实函数发生器

◆ 多个可调保护功能:OVP, OCP, OP

◆  操作模式:CV, CC, CP, CR

◆ 电隔离接口(模拟接口与USB接口)

◆ 并联用主-从总线

分享到:
EA-EL 9000 B

一、概述

  EA-EL 9000 B系列是一款新的电子负载,它将代替之前的EAEL 9000 系列,供应新的电压、电流与功率级别,适用于众多应用。

  所有型号都有四种操作模式:恒压(CV),恒流(CC),恒功率(CP)和恒阻(CR)。基于FPGA的控制电路具有很多有趣的特征,比如:真实函数发生器,它可使用表格做成的函数模拟非线性内阻。

  其功率损耗与高度之间的联系得到很大地提升。所有型号都只为3U高,而每台产品的直流功率的消耗能力可达7.2 kW,这个高度跟旧系列EA-EL 9000相比,降低了一半。

  大的彩色TFT触摸屏可以让用户直观地进行手动操作,就像现在流行的智能手机或者平板电脑那样操作。

  经模拟或数字接口控制产品时的响应时间也有很大提高,全归因于DSP处理器控制的硬件。

  多台产品并联时,可以使用主从总线,将这些产品连接起来,组成更大的系统,从而实际输出值会被汇总,而设定值则分布输出。

214

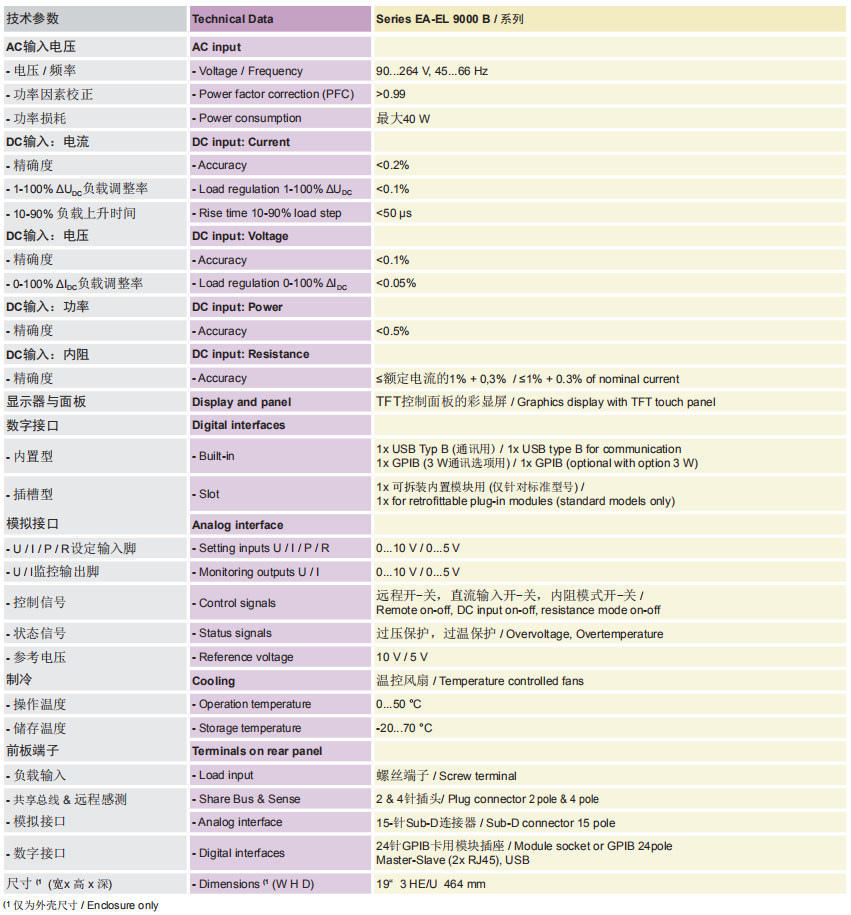

二、功率等级、电压和电流

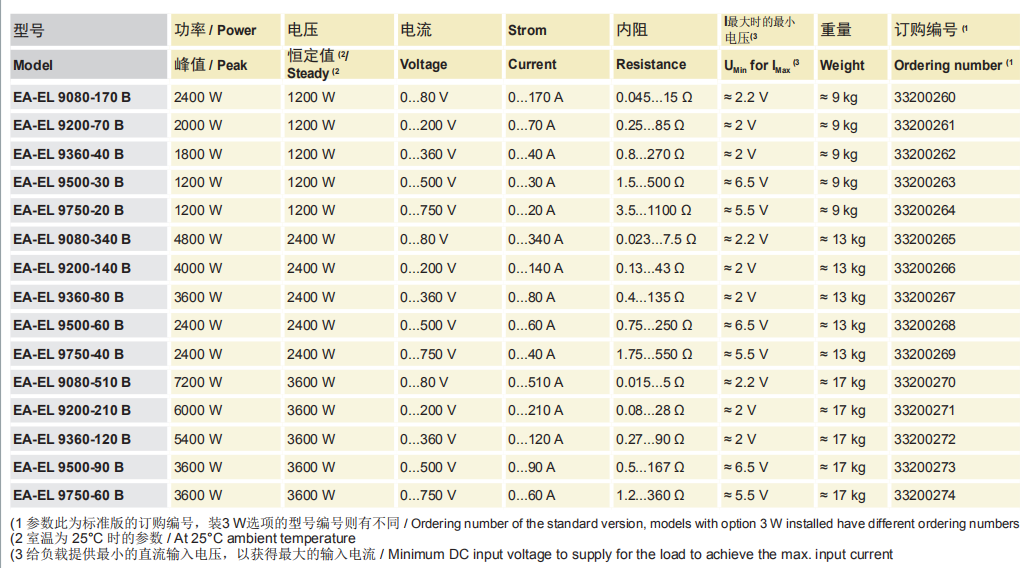

  本本系列有0...80 V DC至0...750 V DC输出电压的多个型号,单台机器的输入电流高达510A。单个型号的功率级别有很多,因此多台装入机柜内可扩展至72 kW(见145页),从而获得更大的总电流。

三、结构

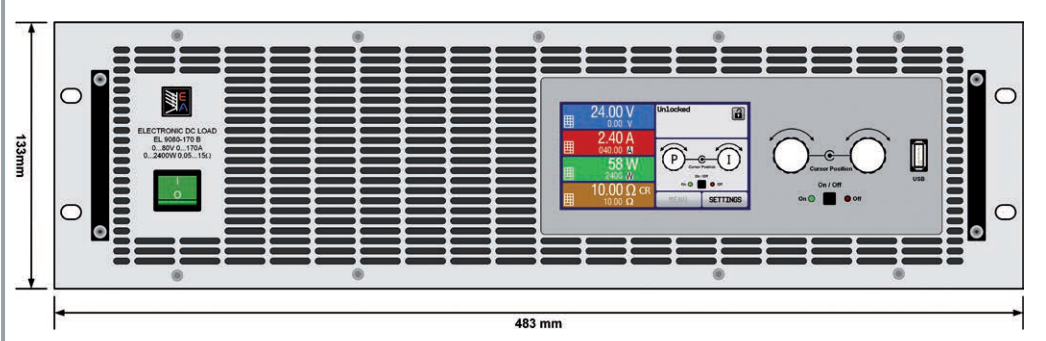

  本系列所有型号都组装在一个19“宽,3U高,460 mm深的柜式外壳内,可以很简便地配进不同尺寸的19“机柜,比如42U。以组成更高的功率。还可将不同的设备安装到机柜系统,比如:电子负载与电源一起,这样可以组成一个大功率的供电-吸收电的系统。

四、操作面板(HMI)

  手动操作通过TFT触摸屏、两个旋钮与一个按钮来完成。大的彩色显示器一次性显示所有设定与实际值。通过人机界面可完成整个设置,包括函数(方形,三角形,正弦形)的配置等。

  还提供多语言显示(德文,英文,俄文,中文)。

五、函数发生器与表格控制

  本产品还具有一基于FPGA的数字函数与任意发生器。它可控制和运行用户定制的负载配置文档,并产生任意顺序的正弦、方形、锯齿形以及跳跃型函数。

  通过可自由编程的4096点数值表,能实时嵌入到控制电路中,然后可重现非线性内阻,就像电池或LED灯条中的内阻。

六、远程控制 & 连接

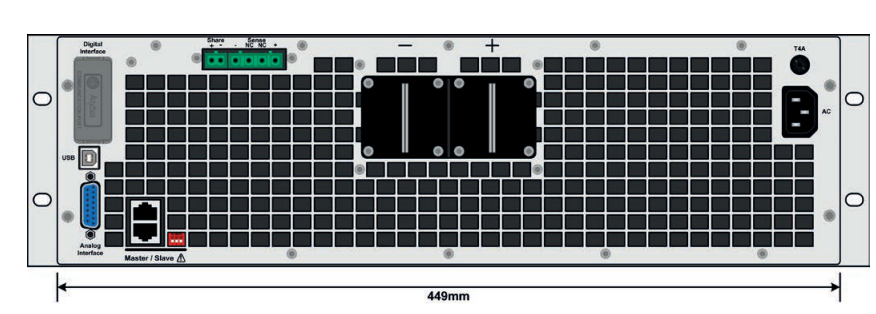

  进行远程控制时,可使用产品后板默认配置的两个接口卡端口(1x analog, 1x USB)与一个模拟接口。这些端口还可装上插拔式数字接口模块(指定插槽)进行扩展。

  另外,本系列所有型号还配有一个三位接口(3 W功率,见下面描述),它为产品提供了1x GPIB/IEEE,1X USB与1x Analog接口。

  应用到LabView IDE时,我们给USB,RS232,GPIB与Ethernet常用接口提供即用版(VIs)。通过通讯协议文档还可支持其它IDE与接口。可上传和存储文档。

七、Share-Bus-共享总线

  在产品后板有一个模拟连接端子叫“Share Bus”,可用来并联连接多台类似的产品,从而均衡输出电流,比如本系列的多台负载并联,或者与EA-ELR 9000系列并联

  同时通过此端子连接EA-PSI 9000,EA-PS 9000与EA-PSE9000,还可组建两象限系统。该系统专门利用源-沉原理做测试用途。

八、功率降额

  EA-EL 9000 B系列产品具有热降额功能,当产品在最大功率级别下运行时避免过热。环境温度越低,冷却状况越好,负载可吸收的功率就越大。功率降额后可持续吸收的功率是在25°C室温条件下定义的,并当温度上升时会快速减少。

九、电池测试模式

  本产品还有一电池测试模式,可以通过恒流或恒阻放电来测试各类电池。它会显示累计的测试时间与消耗的容量 (Ah)。

  如果用EA Power Control进行测试,数据会记录在电脑上,然后以CSV格式导出数据表。后续可在MS Exce或类似工具下进行分析,甚至能创建可视化的放电图。

  关于更详细的设置,可以设定一可调极限值,以便停止低电压电池的测试,或者停止可调最大测试期。
