德国EA 可编程直流电子负载EA-EL 9000 T

品牌
德国EA

型号
EA-EL 9000 T

◆ 输入功率级别:0...400 W, 0...500 W至0...600 W

◆ 输入电压:0...80 V, 0...200 V,0...500 V

◆ 输入电流:0...5 A,0...18 A,0...45 A

◆ 多语言彩色触摸屏

◆ 真实函数发生器

◆ 多个可调保护功能:OVP, OCP, OPP

◆ 操作模式:CV, CC, CP, CR

◆ 标配USB端口

◆ 可选以太网接口,模拟接口

◆ 支持SCPI & ModBus RTU

分享到:

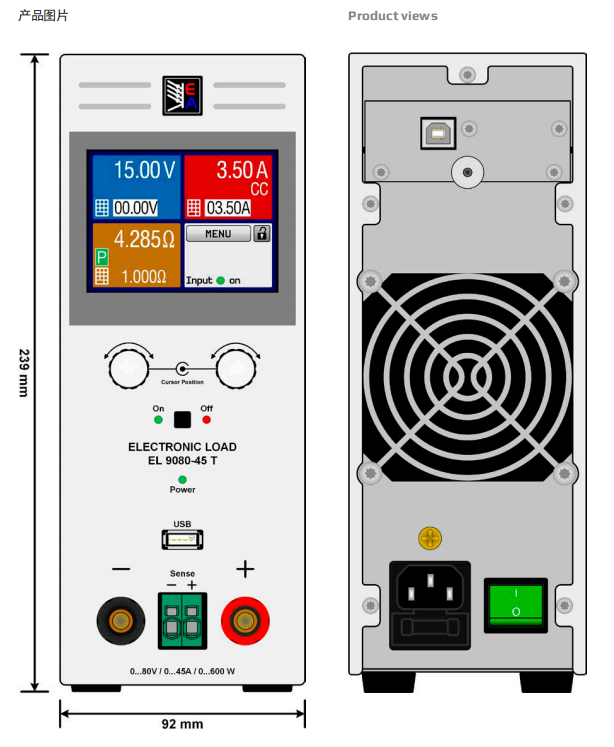

EA-EL 9000 T

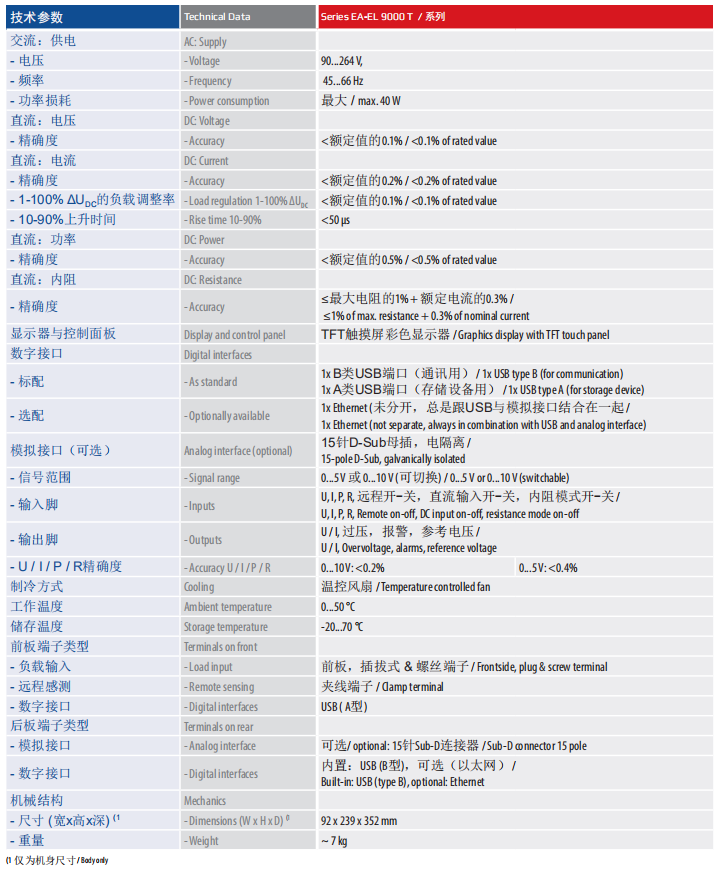

一、概要

  EA-EL 9000 T系列是一款新的小型电子负载,供有三款塔式型号,适合实验室、学校日常的众多应用。小额定功率型号可以执行多种测试,既节省成本,也节省空间。

  所有型号都有四种操作模式:恒压(CV),恒流(CC),恒功率(CP)和恒阻(CR)。控制电路的核心部件是一个微处理器,它具有很多有趣的特征,比如:配通用函数的真实函数发生器,如:正弦波,方波或三角波,还有一个任意函数。

  彩色TFT触摸屏可以让用户直观地进行手动操作,就像现在流行的智能手机或者平板电脑那样操作。

  跟旧系列电子负载相比,经模拟或数字接口控制产品时的响应时间已大大提高,全归因于ARM处理器控制的硬件。

  本系列标配有一个USB端口,用户可以选择安装以太网与模拟接口。所有接口都电隔离。

  通过公共协议SCPI和ModBus-RTU以及即用型LabView组件,简化了针对各种定制应用程序的远程控制和应用。

56

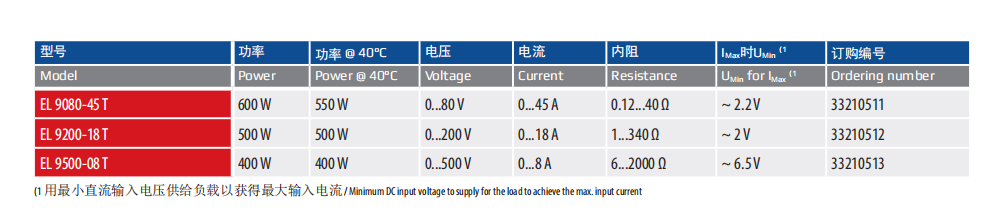

二、功率等级、电压和电流

  本系列有0...80 V,0...200 V或0...500 V输入电压,0...5A,0...18 A或0...45A输入电流的产品型号。输出功率有三个级别,分别为固定功率400W,500W或600W。

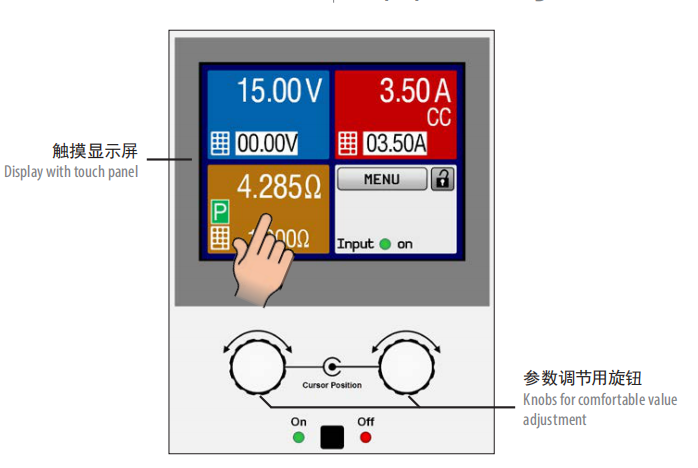

三、显示器与操作

  设定与实际输入电压、电流与功率都清晰显示于彩屏上。彩色的TFT屏幕为敏感点触式,用一个手指就能控制所有功能。

  通过旋钮或者数字键盘,可直接输入或调节设定电压、电流、功率或内阻。

  若想防止意外操作,可锁定所有操作键。

2

四、函数发生器

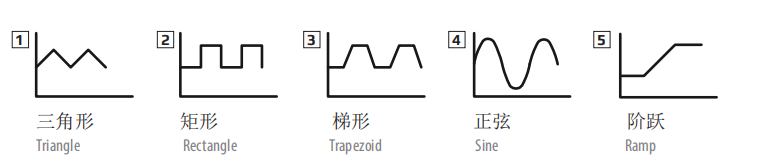

  本系列所有型号都具有一可形成如下典型函数的真实函数发生器,并能将它们应用于输入电压或输入电流上。发生器可通过前板的触摸屏进行全面的设置,或经某一数字接口进行远程控制。

  预设函数会为用户提供所有必须的参数,如Y偏差值,时间/频率或幅度,整套配置完成。

1

  除了基于任意发生器产生的标准函数外,它还可形成某些复杂的函数,并能分成多达99组序列。这些可用于研发和生产的测试。

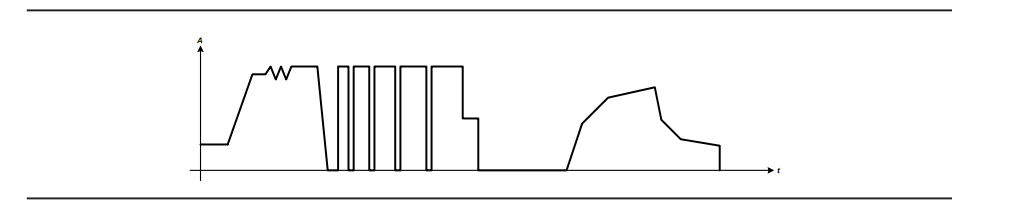

  通过前板的USB端口可将这些序列上载使用或存储于标准U盘上,这样方便更换不同的测试序列。下图是任意发生器可实现的由40个序列组成的复杂曲线,仅为虚构范例。可以在产品外或者于产品上创建函数,然后上载或保存:

3

五、电池测试

  本产品还有一电池测试模式,可以通过恒流或恒阻放电来测试各类电池。它会显示累计的测试时间(Ah)与消耗的容量 (Wh)。

  EA Power Control测试期间,由电脑记录的数据,可以CSV格式导出Excel表。后续可在MS Exce或类似工具下进行分析,甚至能创建可视化的放电图。

  关于更详细的设置,还可设定一可调极限值,当电池电压低时停止测试,或者停止可调最大测试期。

六、功率降额

  EA-EL 9000 T系列产品具有热降额功能,当产品在最大功率下运行时避免过热。

  环境温度越低,冷却状况越好,负载可吸收的功率就越大。功率降额后可持续吸收的功率是在25°C室

  温条件下定义的,并当温度上升时会快速减少。

七、远程控制 & 连接

  本产品后板默认有一个USB端口,可经其进行远程控制。另外还有一个选择,用户可插上一块装有USB、以太网与模拟接口电子板的三路系统。

  产品前板还有一个USB端口,可以插U盘,以便上传与保存函数和用户配置文档。

  Windows用户还可使用“EA Power Control”免费软件。它具有“排序”功能,通过CSV格式的半自动化表格控制产品。此表能代表简易的测试程序,可在MS Excel或其它CSV编辑器下创建与编写,然后导入软件工具内。

  该软件利用“多功能控制”特性(需注册码,非免费)可一次性监控多达20台产品。

4
