德国EA 双向可编程直流电源EA-PSB 9000 3U

品牌
德国EA

型号
EA-PSB 9000 3U

◆ 宽范围交流输入电压:360...528 V,可在400 V与480 V电网下操作

◆  双向-电源与负载融为一体

◆  高效的能量回馈,转换效率高达95%

◆  输出功率:5 kW, 10 kW,15 kW, 还可扩展至240kW

◆ 输出电压:60 V 至 1500 V;

◆ 输出电流:30 A 至 360 A

◆ 欢迎垂询:电话137 5117 6688(微信同号)或QQ  3003533299



分享到:
EA-PSB 9000 3U

一、概要

  这款微处理器控制的双向电源EA-PSB 9000 3U系列,融合了两个设备,一台电源(源)与一台能量回馈式负载(汇)。基于这两个设备的特征,产品也具有标准的两象限功能。其内部的电子负载通过给直流端子上的必要电容放电来实现高电压动态。如果连接的是电源,本产品是具有能量回馈功能的全电子负载,比如像EA-ELR 9000。

  在电源操作模式下,本产品可以被当做灵活调整的宽范围电源,如EA-PSI 9000系列。将两种设备类型的优点融合在一起,同时消除了单个产品关于重量、空间和花时间将其应用到客制测试软件中的缺点。

6

二、AC输入/输出

        所有型号都采用主动式功率因数,专门为标准的400V至480 V AC 两相或三相交流电而设计。作为负载运行时,本产品会转化损耗的直流电能量,并将其返回到本地电网。这有助于节省大量的用电成本。

三、自动调整的功率级

  本系列所有型号的双向功率都可灵活调整。可在较低电流时输出较高电压,或在低电压时输出较高电流,但总是维持在最大额定功率范围内。因此仅用一台产品就能覆盖广泛的应用。

四、直流端

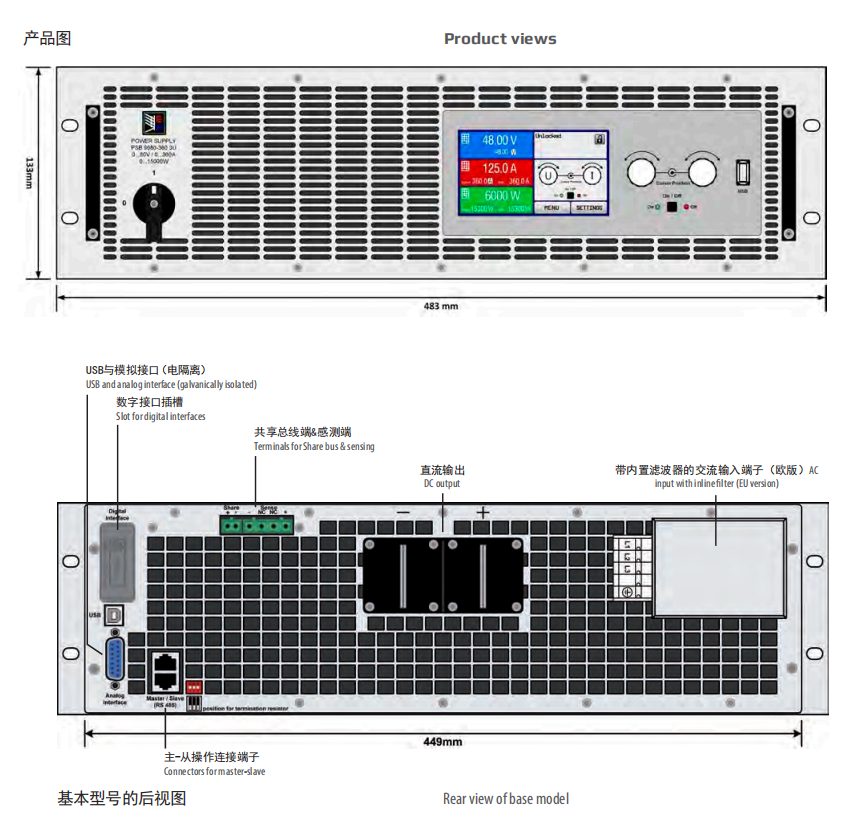

  本系列有0...60 V和0...1500 V电压,0...30 A和0...360 A电流,0...5kW ,0..10 kW或0...15 kW输出功率的不同型号。输出端位于产品后板上。

五、保护功能

  为保护连接设备,可给产品设定一过压保护极限值(OVP),以及过流(OCP)与过功率(OPP)保护极限值。

  一旦因故超过这三个值中的一个,直流输出会被立即切断,并在显示器与接口端发出一状态信号。

  本产品还有过温保护,如果产品过热,它会关断直流输出。

六、能量返回

  本负载最主要的特点是其AC输入端,即电网连接端,也可用作直流电返回的输出端,转换效率高达95%。这种能量转换方式有助于降低用电成本,且避免使用昂贵的制冷系统,因为普通电子负载使用过程中会将直流输入电量转化成热量,从而需要制冷系统进行冷却。下面为其原理示意图:

1

七、显示器与控制面板

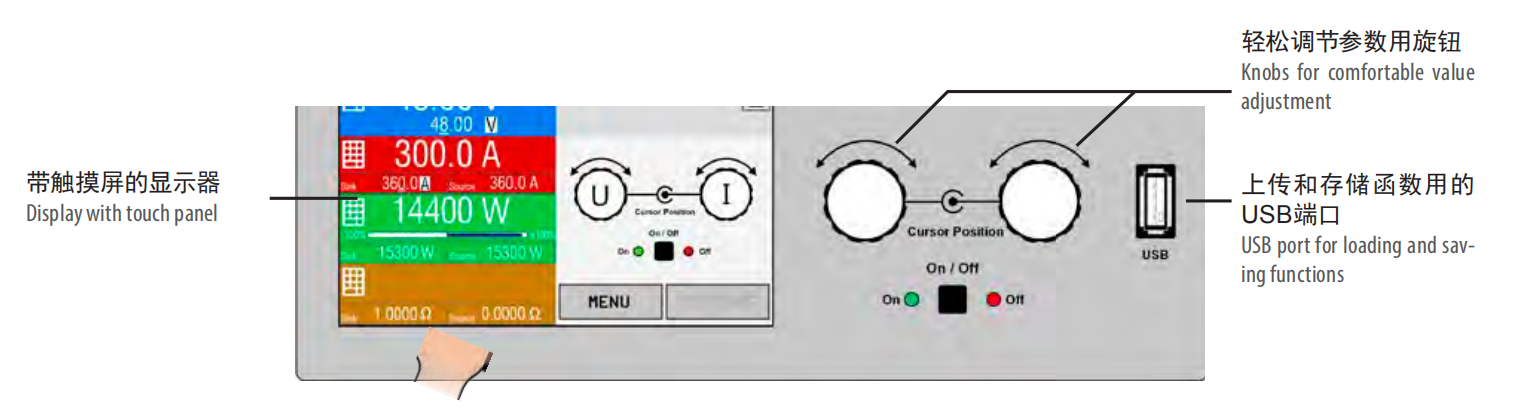

  设定与实际输出电压、电流与功率都清晰显示于图形显示器上。彩色的TFT屏幕为点触式,用一个手指就能控制所有功能。

  通过旋钮或者数字键盘直接输入参数,也可调节设定电压、电流、功率或阻值(内阻模拟)。若想防止意外操作,可锁定所有操作键。

2

八、函数发生器

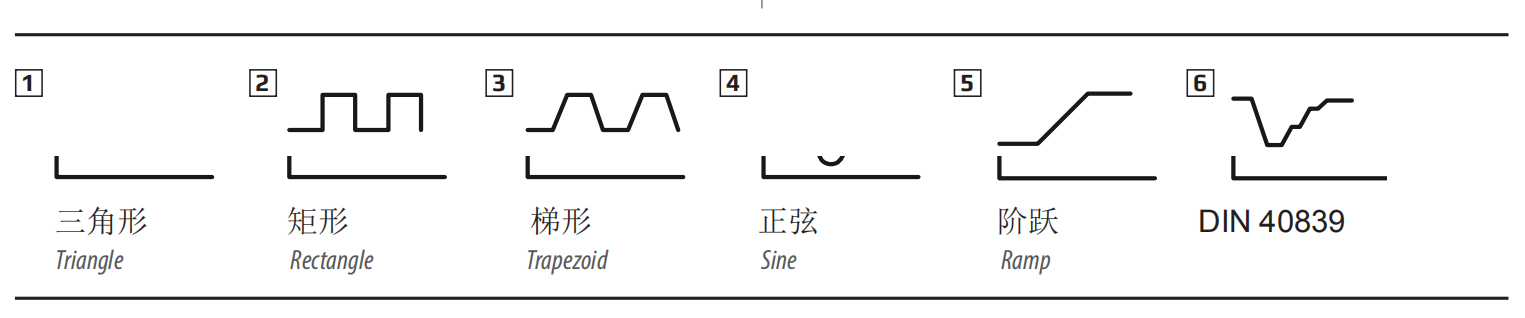

  本系列所有型号都具有一可形成如下典型函数的真实函数发生器,并能将它们应用于输出电压或输出电流上。发生器可通过前板的触摸屏设置,或经某一数字接口远程配置。

  预设函数会为用户提供所有必须的参数,如Y偏差值,时间/频率或幅度,整套配置完成。

3

  除了基于任意发生器产生的标准函数外,它还可形成某些复杂的函数,并能分成多达99组序列。这些可用于研发和生产的测试。通过前板的USB端口可将这些序列上载使用或存储于标准U盘上,这样可方便更换不同的测试序列。

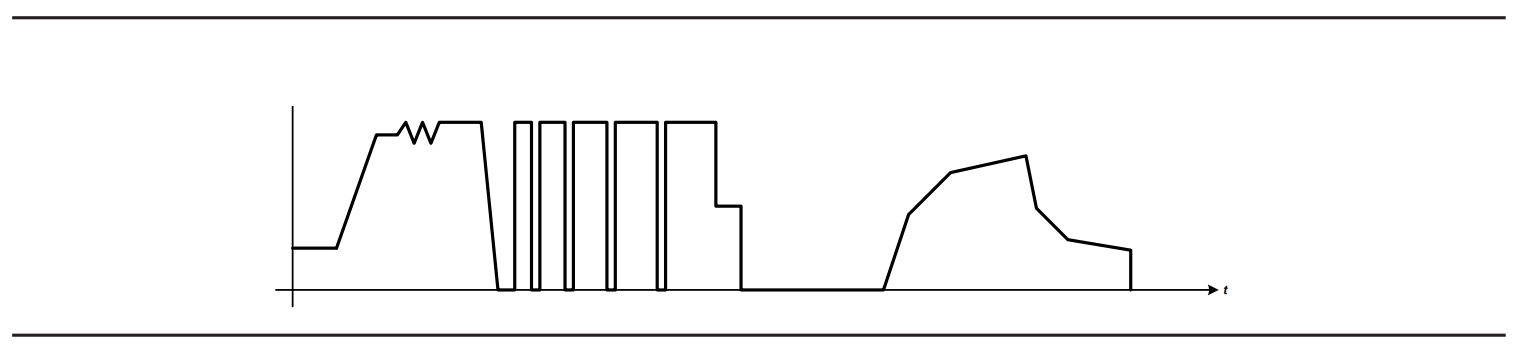

  下图是任意发生器可实现的由40个序列组成的复杂曲线,仅为虚构范例。可以在产品外或者于产品上创建函数,然后上载或保存:

4

九、主-从操作

  所有产品标配有一个数字式主-从总线。通过它可并联最多16台同型号产品,将实际电压、电流与功率汇总,形成更大的系统。经产品上的控制面板,或经任意数字通讯接口的远程控制,可完成主-从系统的全部配置。主机的操作也手动控制,也可远程控制(任意接口)。

十、内置模拟接口

  产品后板上装有一隔离模拟接口端子。它具有一模拟输入脚,接上0 V...10 V或0 V...5 V电压,可设置0...100%的输出电压、电流、功率与内阻。要监控输出电压与电流,可给模拟输出脚接上0V...10 V或0 V...5 V电压来完成。此外,还有几个输入脚和输出脚,可用来控制和监控产品状态。

十一、控制软件

  本产品还配有适合Windows系统下操作的控制软件,可以远程控制多台同型号产品,甚至不同型号产品。它有一个清晰的主界面,显示所有设定值与实际值,SCPI与ModBus RTU指令的直接输入模式,固件升级特性,以及被称 为“排序”的半自动化控制表格。



5
