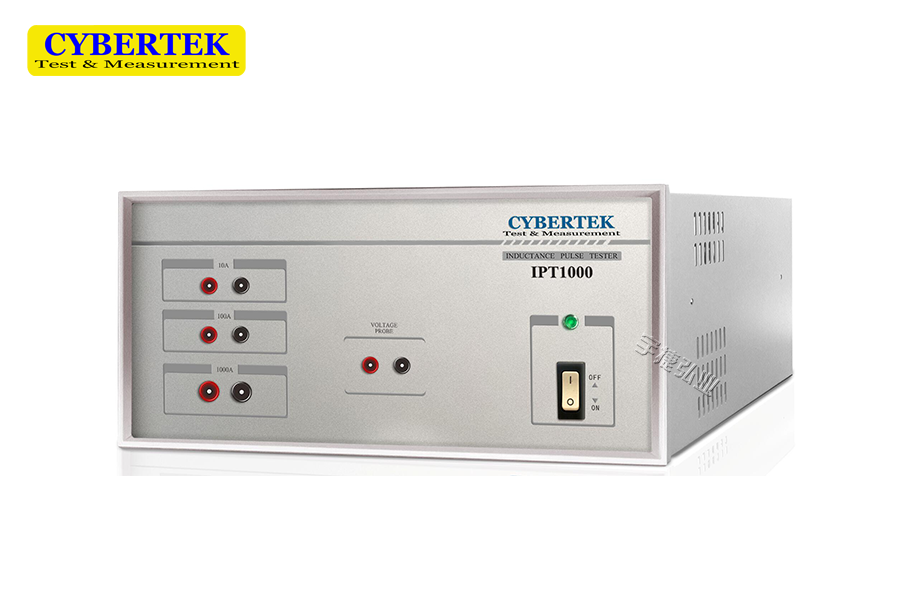

知用Cybertek 脉冲式大电流电感测试仪IPT1000

品牌
知用Cybertek

型号
IPT1000

  ◆ 脉冲式大电流电感测试仪IPT1000,可以测试各类电感磁芯及器件的研发及产品检测
  ◆ 脉冲式大电流电感测试仪IPT1000,符合国际标准 IEC 62044/3

分享到:

一、脉冲式大电流电感测试仪IPT1000概述

  脉冲式大电流电感测试仪IPT1000,是知用电子响应市场需求而设计的一款电流电感测试仪。随着大功率电力电子和新能源产品的高速发展,功率电感的电流定额也日益增长,目前已经有超过 1000A电流的功率电感的需求。而针对这些场合的传统测试方法是电桥+偏流源的测试系统,不但价格昂贵、体积庞大、操作复杂,而且最大测试电流一般只能在 200A以内,已经远远达不到新产品的要求。

  为此深圳知用电子(CYBERTEK)推出了高性能、低成本、同时体积小、重量轻的IPT1000 型脉冲式大电流电感测试仪, 可以测试大功率电感的各种参数。脉冲式大电流电感测试仪IPT1000,特别是可以解决工程师最关心的功率电感在大电流 下的电感量衰减是否满足设计要求、是否饱和以及饱和的程度如何等问题。

  传统的电桥+偏流源测试方法的本质是在一个恒定的直流电流上叠加一个高频小信号去进行测量。而这个方法和实际的电力电子器件的开关工作状态是不符合的。脉冲式大电流电感测试仪IPT1000, 的测试原理是对电感器件施加脉冲的电压,通过测量其 di/dt的变化,计算出对应电感量和其他参数。脉冲式大电流电感测试仪IPT1000,的测试结果更加接近于真实 的电力电子的工作状态。

        我们的脉冲式大电流电感测试仪IPT1000和德国Ed-K的DPG10,进行了各种电感的大量对比测试,精度十分接近。

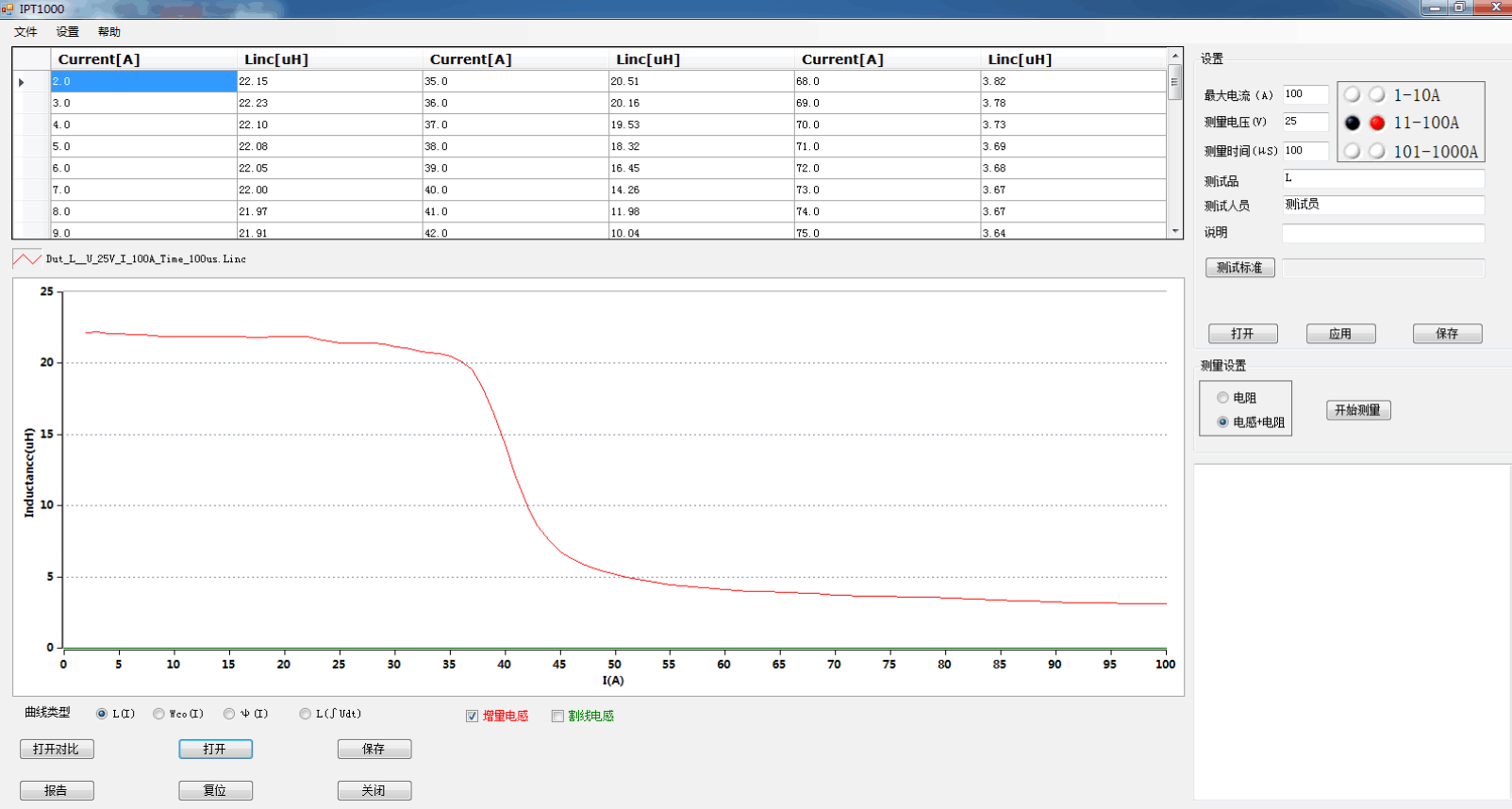

二、脉冲式大电流电感测试仪IPT1000,电感量测试结果曲线(如下图所示)

脉冲式大电流电感测试仪IPT1000,

  ◆ 脉冲式大电流电感测试仪IPT1000,可以测试各类电感磁芯及器件的研发及产品检测,符合国际标准 IEC 62044/3

  ◆ 脉冲式大电流电感测试仪IPT1000,可测试的产品类型:

    PFC功率电感器,开关电源、逆变电源、DC/DC变换器件中的滤波电感,变压器等;也适用于非常大 尺寸的功率电感器的测试。

  ◆ 脉冲式大电流电感测试仪IPT1000,可以测试的磁性材料:

    铁粉芯、合金磁粉芯、铁氧体、 非晶纳米晶合金、硅钢片等;

  ◆ 脉冲式大电流电感测试仪IPT1000,可以测试磁芯形状:

    环形、矩形及其切口、E型、棒状、 罐型等各种磁芯形式的电感器

  脉冲式大电流电感测试仪IPT1000凭借优越的性能,以及其高性价比,在市面上逐步有用户使用脉冲式大电流电感测试仪IPT1000,来代替德国Ed-K的DPG10。

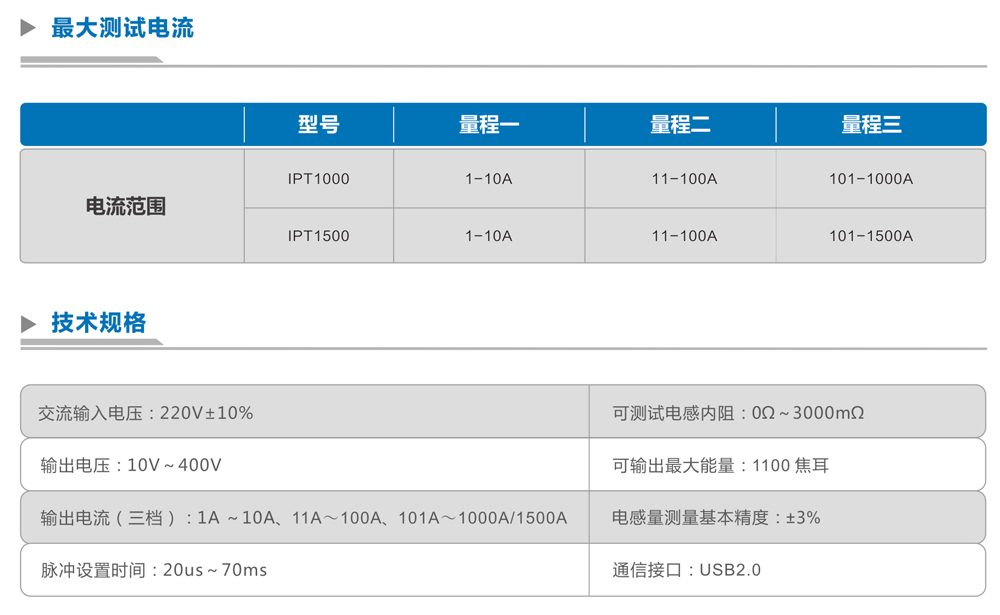

脉冲式大电流电感测试仪IPT1000的技术参数

最大测试能量

最大脉冲电压

最大脉冲电流

电流档位1

电流档位2

电流档位3

IPT1000体积

IPT1000重量

通讯接口

1100J

400V

1000A

1-9A

10-99.9A

100-1000A



USB2.0

脉冲式大电流电感测试仪IPT1000选件问题,欢迎来电详询137 5117 6688,专业技术人员为您匹配最适合您需求的产品。
