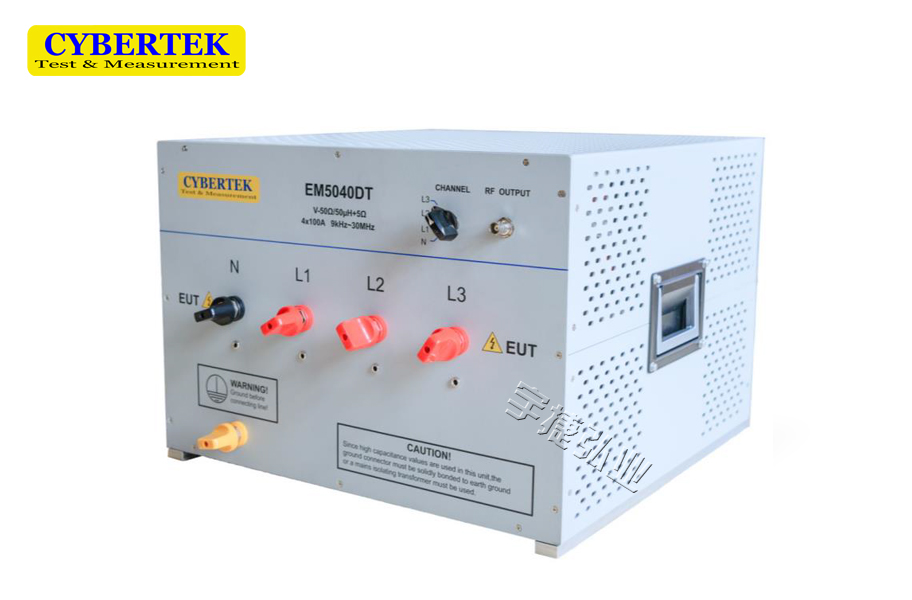

三相人工电源网络(LISN)EM5040DT

品牌
知用Cybertek

型号
EM5040DT

◆ 频率范围:9kHz—30MHz

◆ 电路形式:(50uH+5Ω )||50Ω V型

◆ 测量线路相数:三相四线(L1/L2/L3/N)

◆ 相电压/频率范围:0~240VAC / 50~60Hz±5%

◆ 直流电压范围:0~375V DC

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、三相人工电源网络(LISN)EM5040DT概述

  EM5040DT人工电源网络是一款 (50uH+5Ω )||50Ω V型 3相LISN(Line Impedance Stable Network)。 该产品能在 9kHz—30MHz 射频范围内为被测试设备端子和参考地之间提供稳定的阻抗 ,同时又将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。该产品性能符合 CISPR16-1-2:2006 标准要求,适用于单相设备传导骚扰电压测量。标准的BNC输出接口和50欧姆输出阻抗,可匹配任何厂家的接收机、频谱仪等测量设备。

二、三相人工电源网络(LISN)EM5040DT基本原理

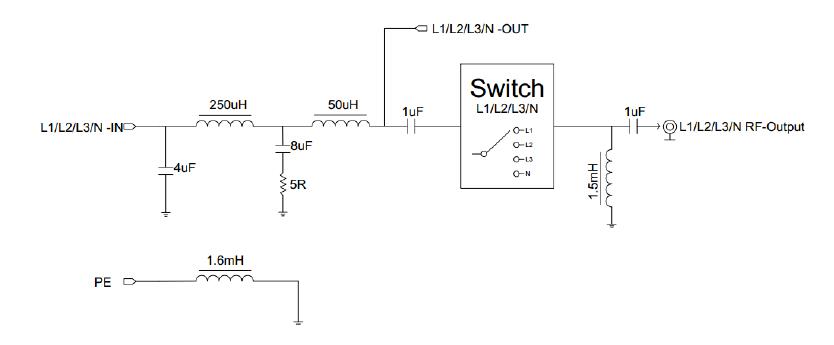

EM5040DT基本原理

三、三相人工电源网络(LISN)EM5040DT产品介绍

       1、EM5040DT前面板介绍

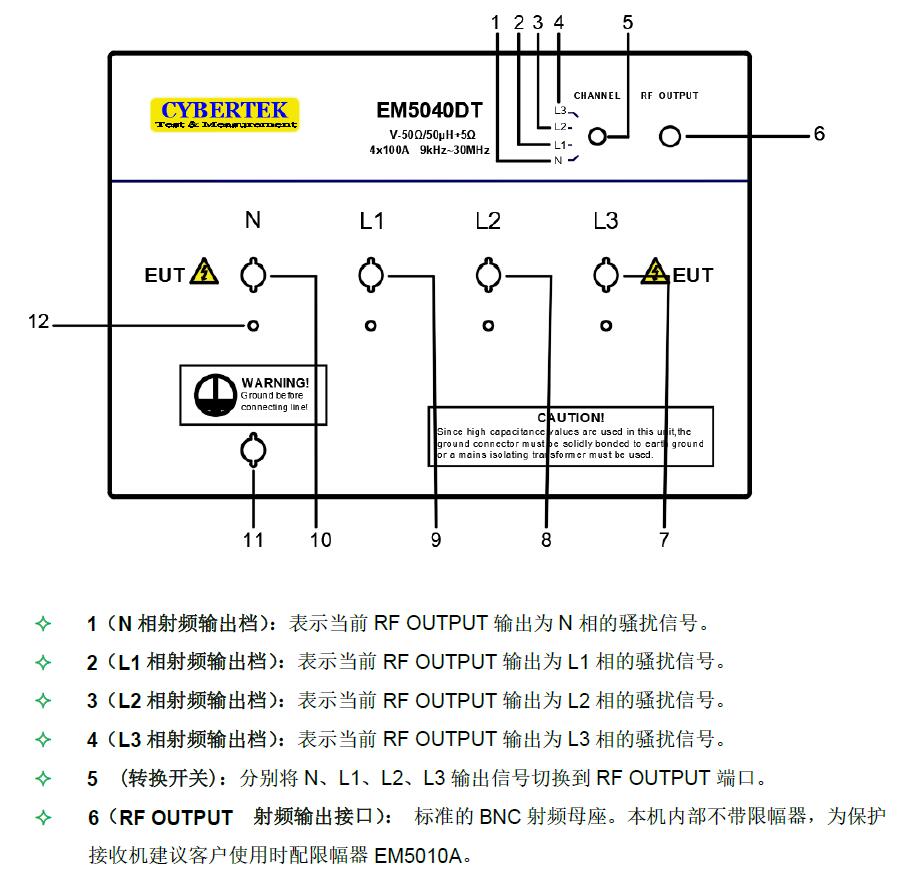

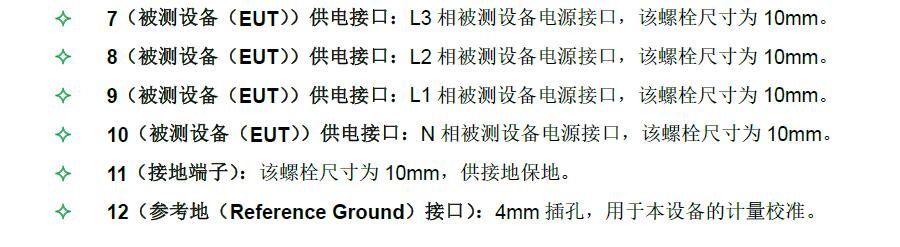

EM5040DT前面板介绍EM5040DT前面板介绍2

       2、EM5040DT后面板介绍

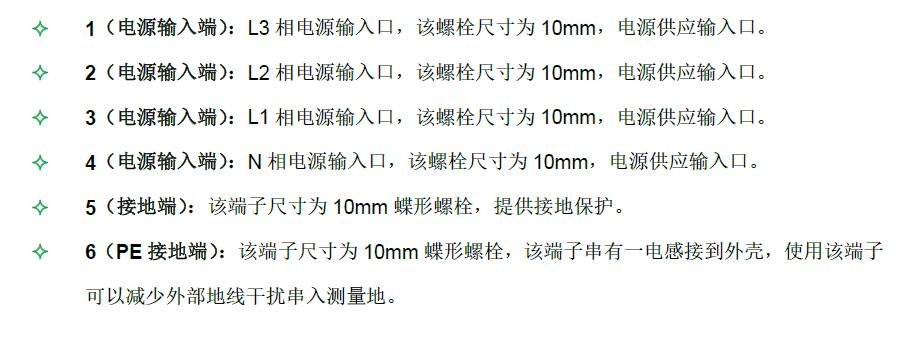

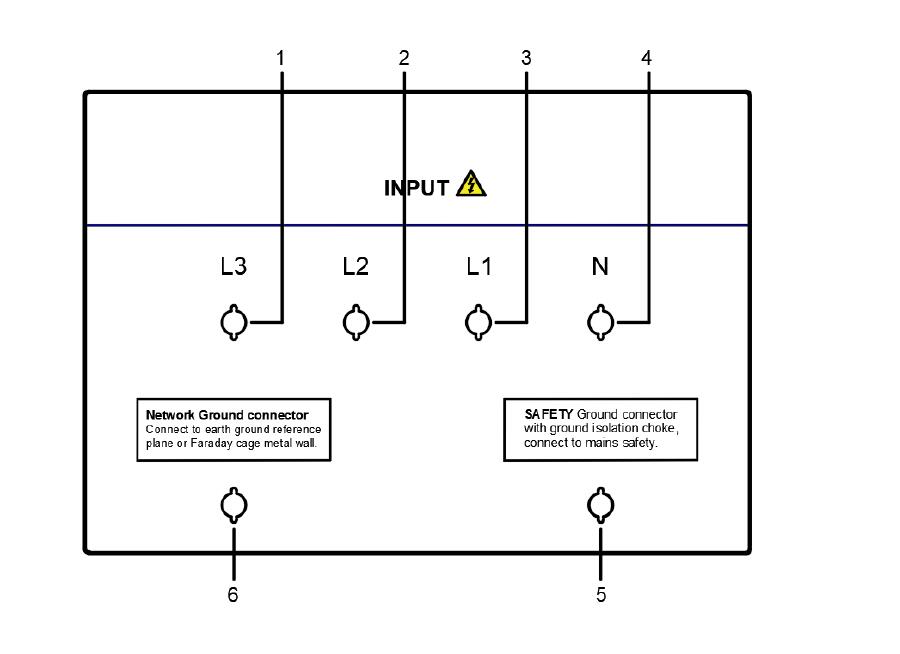

EM5040DT后面板介绍EM5040DT后面板介绍2

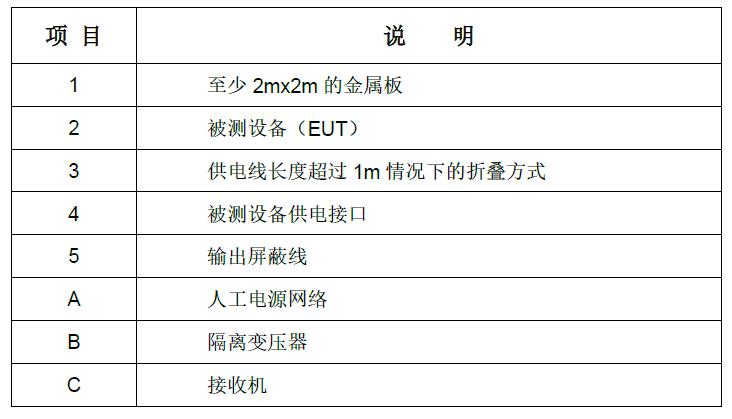

四、三相人工电源网络(LISN)EM5040DT传导测试平台搭建

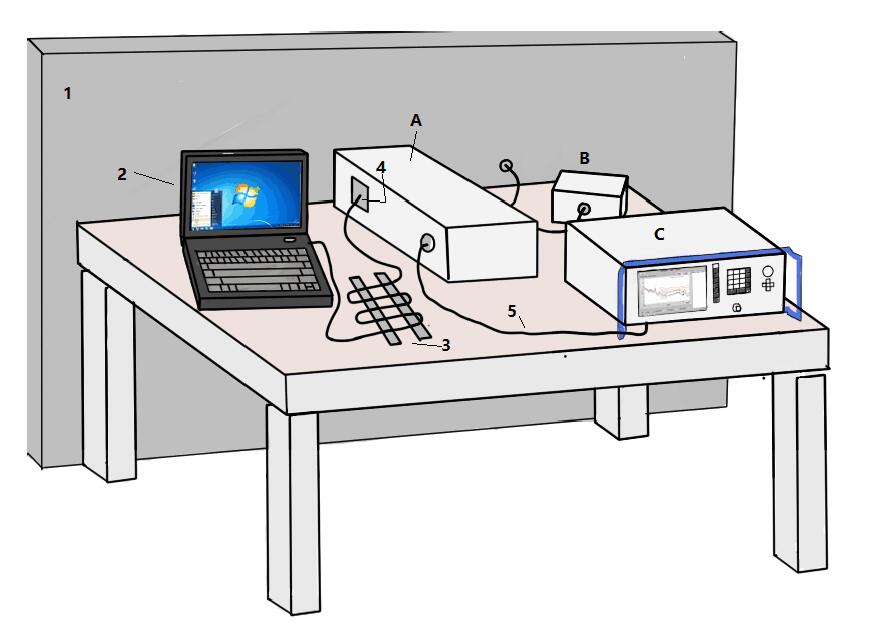

EM5040DT传导测试平台搭建EM5040DT传导测试平台搭建2

五、三相人工电源网络(LISN)EM5040DT装箱单

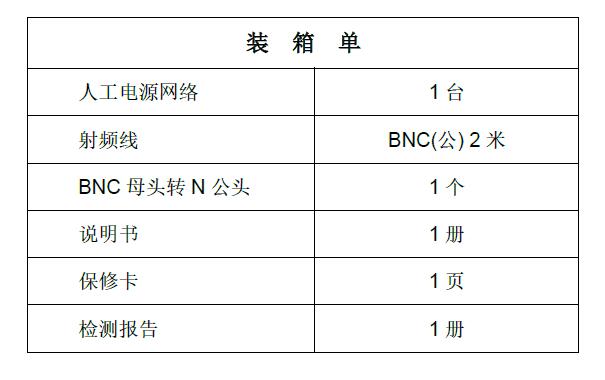

EM5040DT装箱清单



EM5040DT三相人工电源网络(LISN)电气规格

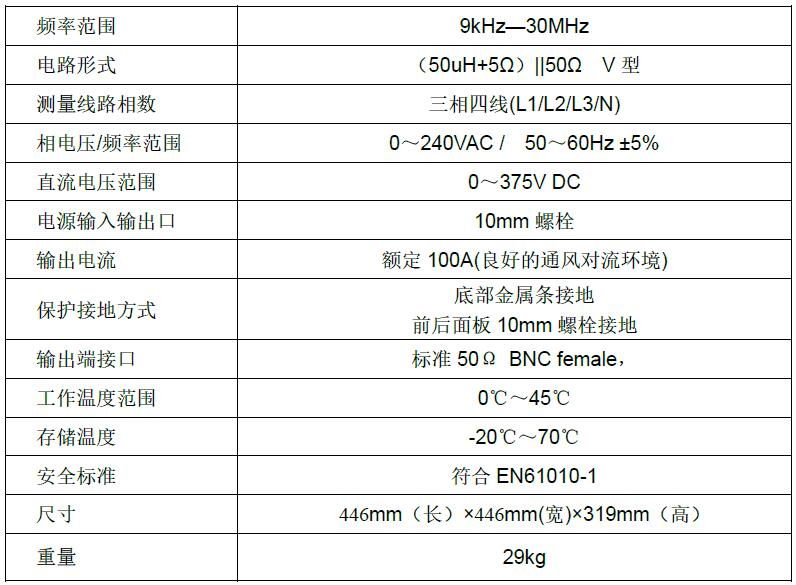

EM5040DT电气规格



三相人工电源网络EM5040DT订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆EM5040DT:9kHz-30MHz,100A,50uH
