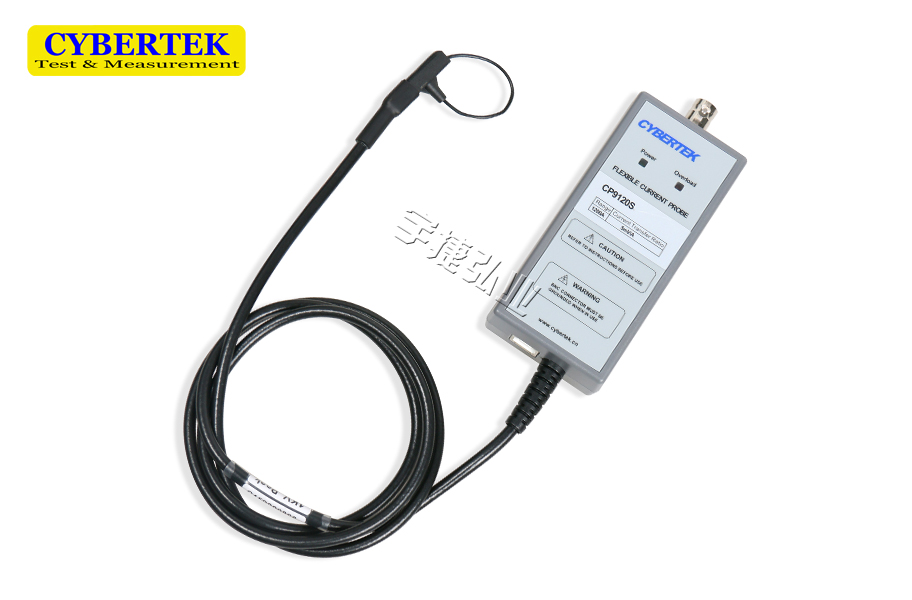

AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列

品牌
知用Cybertek

型号
CWTXXXXAS系列

◆ 高精度(典型值2%)

◆ 感应环本体直径典型值1.6mm

◆ 柔性探头直径典型值25mm(可定制)

◆ 柔性探头周长典型值80mm(可定制)

◆ 感应环连接线长1米(可定制)

欢迎垂询:电话137 5117 6688(微信同号)或QQ138235948

分享到:

一、AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列概述

  CWTXXXXAS系列柔性电流探头是仅测试AC电流信号的探头,具有高带宽,高精度(典型值2%)等特点。可以实现宽广的电流测量范围,频率可从几Hz到数十MHz,电流范围从mA级别到数kA级别,大大解决了电流测试的难题。

  AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列感应环细小柔软,外径典型值1.6mm(1.7mmMax),耐压值高达1kVpk,非常适合MOSFET,IGBT器件管脚电流测量(TO-220,TO-47封装)、电容纹波电流测量等小封装器件电流测量。

二、AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列特点

  ● 线圈轻巧柔软且可以自由插拔,可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接

  ● 插入损耗几乎为零,仅为几个皮亨,对被测对象近乎为零的干扰

  ● 标准的BNC输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形

  ● USB供电接口设计,使用更加灵活方便

  ● 声光过流报警功能,更具人性化设计

  ● 探头环和连接线长度可以根据客户要求定制,满足特殊场合测试要求

三、 AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列应用

  ◆ 测量电流中的谐波组成

  ◆ 检测高频正弦电流波形

  ◆ 测量50/60Hz的微小电流

  ◆ 测量正弦波中微小的相移

  ◆ 半导体开关的电流

  ◆ 电容放电测试,纹波测量

  ◆ 分布式电流监控

  ◆ 电力母线监测

  ◆ 监测谐波、功率以及电能质量

  ◆ 大型电动机、泵、风机测试

  ◆ IGBT、MOSFET管电流测量

四、AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列主体说明

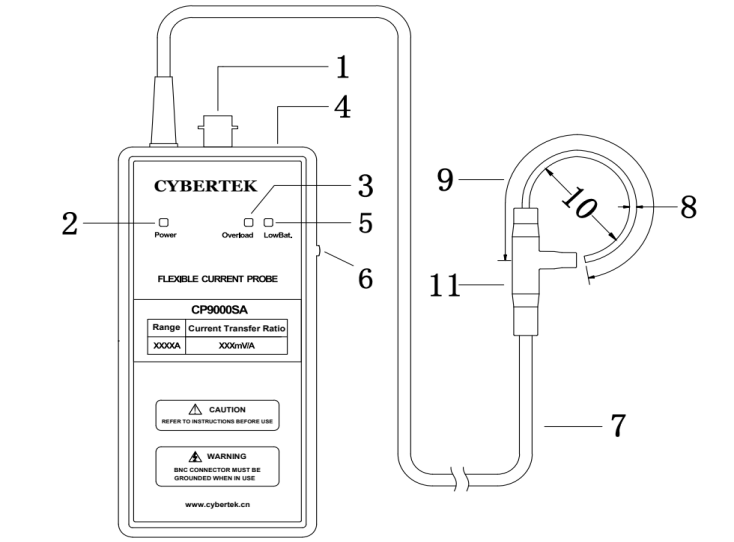

CWTXXXXAS系列主体说明

  1) 信号输出接口:BNC标准接口,通过标配BNC连接线可接任何厂家示波器等。

  2) 电源指示灯:通电后,该指示灯亮为绿色。

  3) 过载指示灯:被测电流过载后,蜂鸣器响,且该指示灯亮为红色。

  4) USB 5V供电接口:标准USB(B型)接口,标配USB供电连接线。

  5) 连接线:标准为1米,可根据用户需求定制。

  6) 电流探头方向:表示电流以所示方向流过时,输出为正,否则输出为负。

  7) 柔性探头直径(最小处):典型值:25mm。

  8) 探头感应环本体直径:典型值:1.6mm。

  9) 柔性探头周长:典型值:90mm,可定制。

AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列规格参数

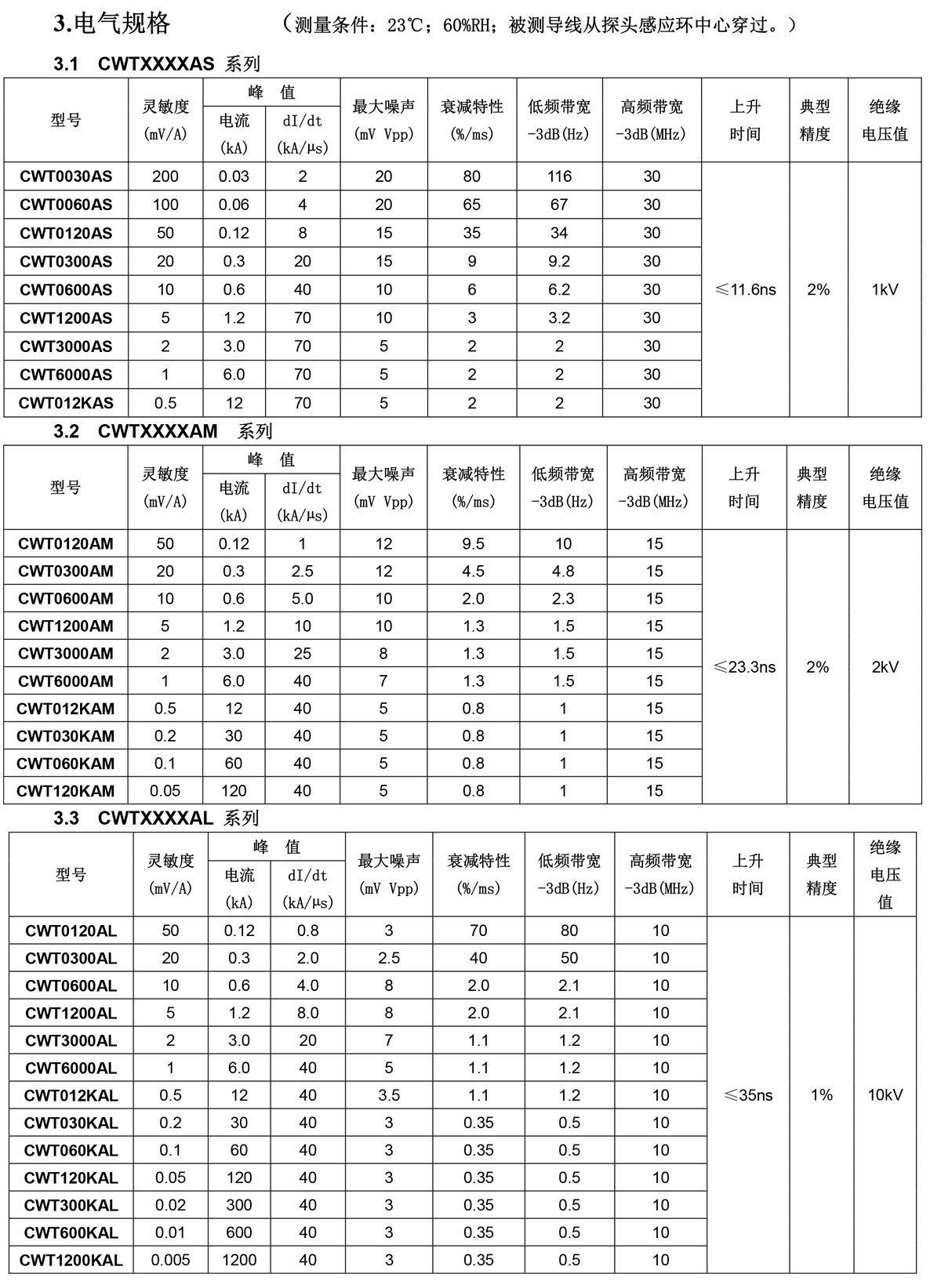

CWTXXXXA系列-AC高频柔性电流探头型号表

 知用Cybertek AC高频柔性电流探头CWTXXXXAS系列(小环) 主体说明:

CWTXXXXAS系列主体说明

  1)  信号输出接口:BNC标准接口,通过标配 BNC连接线可接任何厂家示波器等。

  2)  电源指示灯:通电后,该指示灯亮为绿色。

  3)  过载指示灯:被测电流过载后,蜂鸣器响,且该指示灯亮为红色。

  4)  USB 5V 供电接口:标准 USB(B型)接口,标配 USB供电连接线。

  5)  连接线:标准为 1米,可根据用户需求定制。

  6)  电流探头方向:表示电流以所示方向流过时,输出为正,否则输出为负。

  7)  柔性探头直径(最小处):典型值:25mm。

  8)  探头感应环本体直径:典型值:1.6mm。

  9)  柔性探头周长:典型值:80mm,可定制。

  AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列附件

666788

AC高频柔性电流探头/罗氏线圈CWTXXXXAS系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆CWT0030AS:峰值电流0.03kA,低频带宽116Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆CWT0060AS:峰值电流0.06kA,低频带宽67Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆CWT0120AS:峰值电流0.12kA,低频带宽34Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆CWT0300AS:峰值电流0.3kA,低频带宽9.2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆CWT0600AS:峰值电流0.6kA,低频带宽6.2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆CWT1200AS:峰值电流1.2kA,低频带宽3.2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆CWT3000AS:峰值电流3.0kA,低频带宽2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV

◆CWT6000AS:峰值电流6.0kA,低频带宽2Hz,高频带宽30MHz,精度2%,绝缘电压值1kV
