高频电流探头HCP8000系列

品牌
知用Cybertek

型号
HCP8000系列

■ 30A:HCP8030、HCP8030C、HCP8030D、HCP8030H

■ 50A:HCP8050 / 70A:HCP8070

■ 150A:HCP8150、HCP8150A

■ 300A:HCP8300、HCP8300A

■ 500A:HCP8500

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:

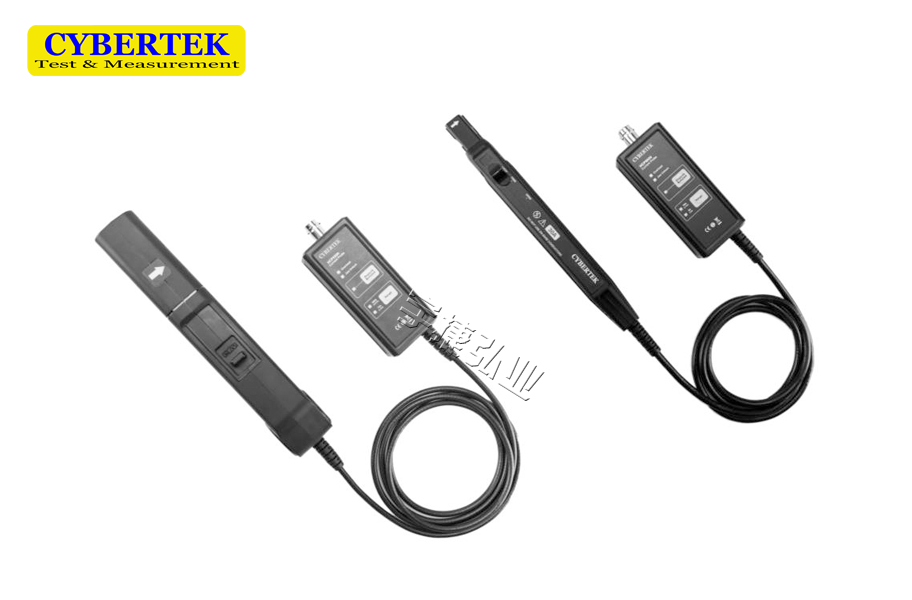

一、高频电流探头HCP8000系列概述

  HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要;两个量程可供选择,方便小电流测量;自动消磁调零功能,使用方便;声光过流报警功能,提醒量程切换;电子轻触式按键设计,使用寿命更长;标准的BNC输出接口,可匹配任何厂家示波器。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。

  HCP8030(C/D/H)体积轻巧,可在拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,能夹住的导线直径达5mm;可以测量30A的连续电流和50A的峰值电流,HCP8030提供50MHz的带宽,HCP8030C提供70MHz的带宽,HCP8030D提供100MHz带宽;HCP8030H提供120MHz带宽;探头具有30A (10X)和5A (1X)两个量程可选择,5A (1X)量程特别适用于小电流测量,分辨率高达1mA。

  HCP8050钳口可夹住直径达5mm的导线;可以测量50A的连续电流和75A的峰值电流,提供50MHz带宽;探头具有50A (10X)和7.5A (1X)两个量程可选择,7.5A (1X)量程特别适用于小电流测量,分辨率高达1mA。

  HCP8070钳口可夹住直径达5mm的导线;可以测量70A的连续电流和100A的峰值电流,提供30MHz带宽;探头具有70A (20X)和10A (2X)两个量程可选择,10A (2X)量程特别适用于小电流测量,分辨率高达2mA。

  HCP8150(A)钳口可夹住直径达20mm的导线,适用于大电流应用场合;可以测量150A的连续电流和300A的峰值电流,HCP8150提供了12MHz的带宽,HCP8150A提供了22MHz的带宽;探头具有150A (100X)和30A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。

  HCP8300(A)钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量300A的连续电流和500A的峰值电流,HCP8300提供了6MHz的带宽,HCP8300A提供了8MHz的带宽;探头具有300A (100X)和50A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。

  HCP8500钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量500A的连续电流和750A的峰值电流,HCP8500提供了5MHz的带宽探头具有500A (100X)和75A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。

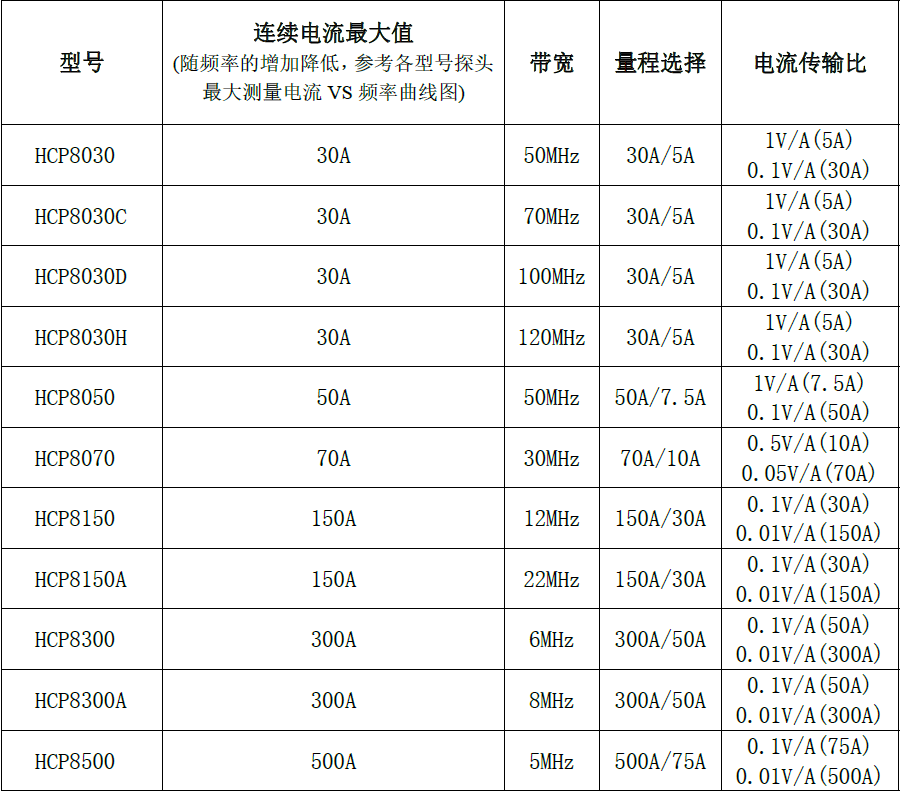

高频电流探头HCP8000系列型号参数

二、高频电流探头HCP8000系列特点

  ◆ 高带宽,可准确快速捕捉电流波形

  ◆ 高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要

  ◆ 两个量程可供选择,方便小电流测量

  ◆ 自动消磁调零功能,使用方便

  ◆ 声光过流报警功能,提醒量程切换

  ◆ 电子轻触式按键设计,使用寿命更长

  ◆ 标准的BNC输出接口,可匹配任何厂家示波器

三、高频电流探头HCP8000系列探头主体说明

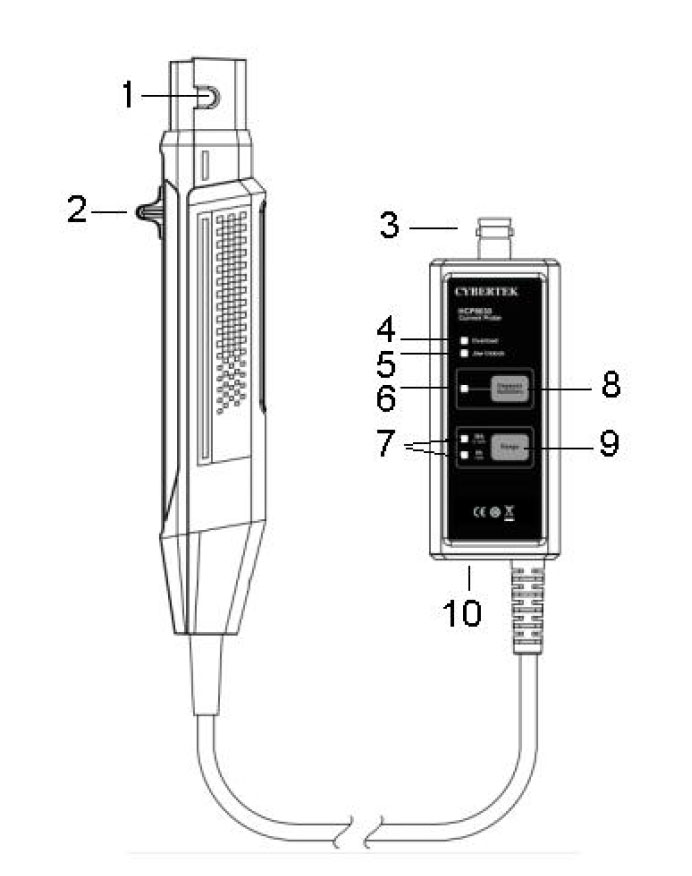

  ◆HCP8030(C/D/H)、HCP8050、HCP8070

HCP8000系列知用高频电流探头主体说明宇捷弘业

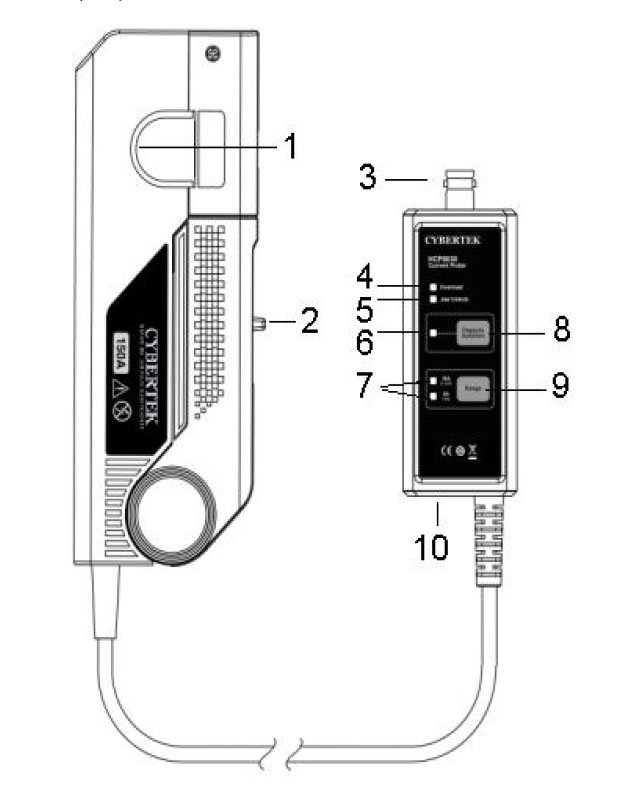

  ◆HCP8150(A)、HCP8300(A)、HCP8500

HCP8000系列知用高频电流探头主体说明宇捷弘业

  1.传感器头

  检测导体电流的核心元件。元件由一个精密的半导体等构成,周围温度的急剧变化,外部压力冲击等,有可能导致其受到损伤。因此操作时必须十分注意。

  2.开关控制杆

  控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器,放入被测导线。然后再推操纵杆使探头处于LOCK状态。

  3.输出接口

  标准的BNC输出接口,通过标配的BNC同轴线可连接任何厂家的示波器。

  4.过载指示灯

  被测电流超过量程后,指示灯亮红色,并有报警声,提示切换量程。

  5.钳口打开指示灯

  灯亮表示推杆处于UNLOCK状态,测量时,要确保钳口处于LOCK状态。

  6.消磁调零指示灯

  按下消磁调零按键后,该指示灯亮绿色,消磁结束后,指示灯灭。消磁若成功,蜂鸣器“嘀嘀”两声;消磁若失败,蜂鸣器“嘀”声延长,大约1s。

  7.量程(Range)指示灯

  指示当前量程状态。

  8.消磁自动调零(Degauss AutoZero)按钮

  机器经常使用后,探头传感器会有剩余磁场。测量前先消磁调零,可提高测量精度。按下消磁自动调零按钮,机器消磁并自动调零,时间大约5s。

  9.量程(Range)选择按钮

     用于选择电流测量量程。

     HCP8030(C/D/H)分为30A和5A两个量程:30A量程,探头电流传输比0.1V/A;5A量程,探头电流传输比1V/A。

     HCP8050分为50A和7.5A两个量程:50A量程,探头电流传输比0.1V/A;7.5A量程,探头电流传输比1V/A。

       HCP8070分为70A和10A两个量程:70A量程,探头电流传输比0.05V/A;10A量程,探头电流传输比0.5V/A。

     HCP8150(A)分为150A和30A两个量程:150A量程,探头电流传输比0.01VIA;30A量程,探头电流传输比0.1V/A。

     HCP8300(A)分为300A和50A两个量程:300A量程,探头电流传输比0.01VIA;50A量程,探头电流传输比0.1V/A。

     HCP8500分为500A和75A两个量程:500A量程,探头电流传输比0.01V/A;75A量程,探头电流传输比0.1V/A。

  10.电源插口

  外部供电插孔,标配 DC12V/1A适配器。

四、高频电流探头HCP8000系列应用

  电源(开关式和线性)设计

  LED照明设计

  电动汽车设计

  新能源

  变频家电

  电工实验

  半导体器件设计

  逆变 器/变压器设计

  电子镇流器设计

  工控/消费电子设计

  发动机驱动装置设计

  电力电子和电力传动实验等

  交通运输系统(电动车辆、机车、航空电子设备等)设计

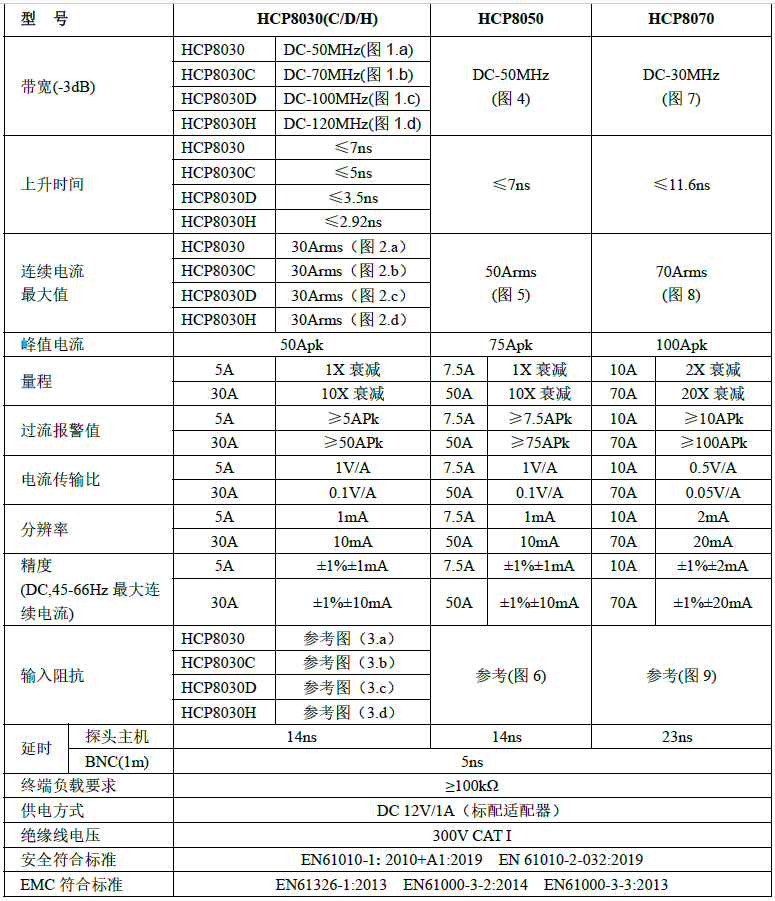

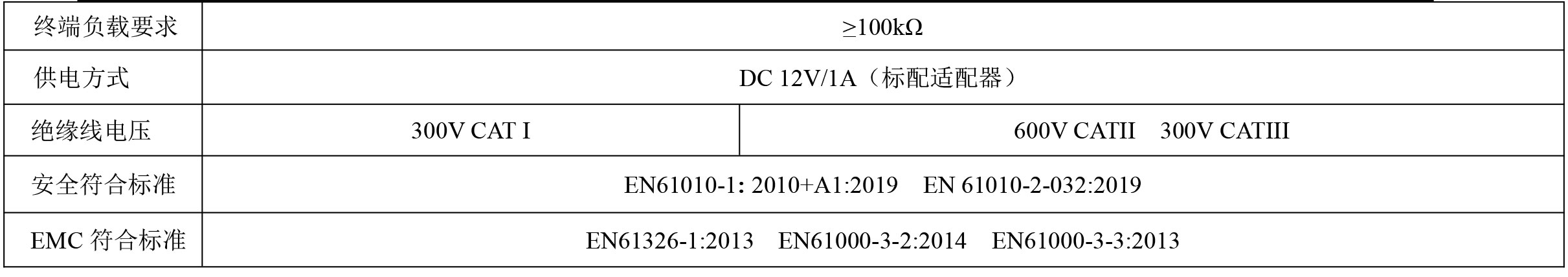

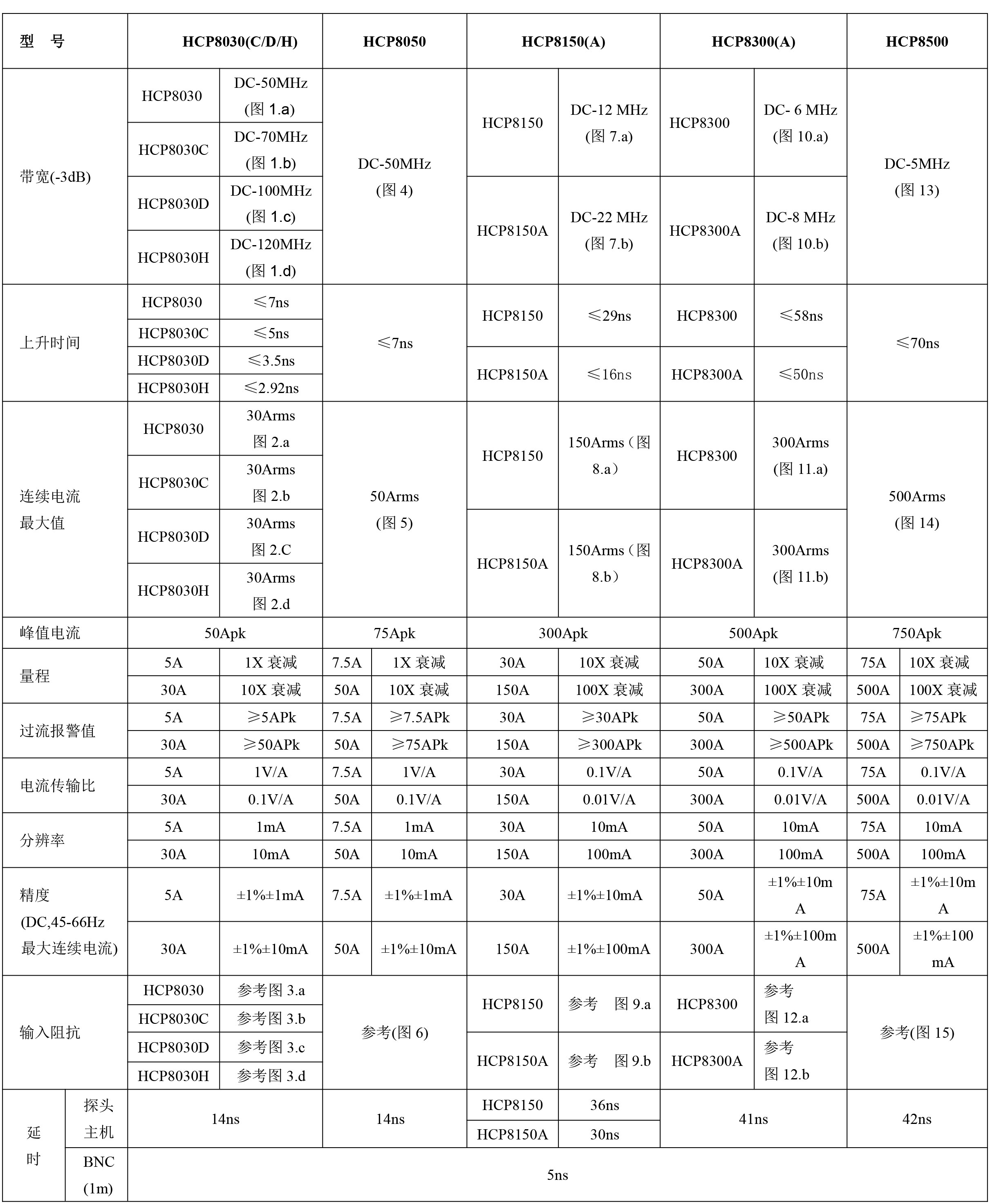

高频电流探头HCP8000系列规格参数

高频电流探头HCP8000系列规格参数



  知用Cybertek高频电流探头HCP8000系列,选件问题,欢迎来电详询137 5117 6688,专业技术人员为您匹配最适合您需求的产品。

高频电流探头HCP8000系列订购信息(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆HCP8030:30A/DC~50MHz

◆HCP8030C:30A/DC~70MHz

◆HCP8030D:30A/DC~100MHz

◆HCP8030H:30A/DC~120MHz

◆HCP8050:50A/DC~50MHz

◆HCP8070:70A/DC~30MHz

◆HCP8150:150A/DC~12MHz

◆HCP8150A:150A/DC~22MHz

◆HCP8300:300A/DC~6MHz

◆HCP8300A:300A/DC~8MHz

◆HCP8500:500A/DC~5MHz
