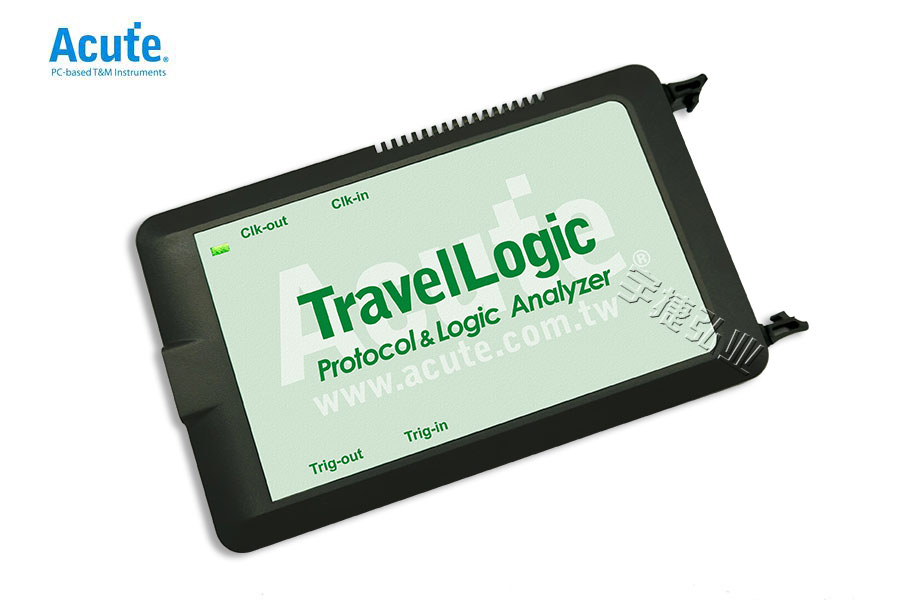

逻辑分析仪+协议分析仪TL4000系列TravelLogic皇晶Acute

品牌
皇晶Acute

型号
TL4134E/TL4134B/TL4234B

• PC-based;USB3.0 接口/电源

• 34 通道

• 2GHz 时序 / 250MHz 状态分析

• 8Gb 总內存 (最大)

• 可与皇晶或其他品牌示波器叠加成 MSO

欢迎垂询:137 5117 6688(微信同号)或QQ138235948

分享到:
TL4134E/TL4134B/TL4234B

一、TravelLogic逻辑分析仪+协议分析仪TL4000系列特点

  • PC-based

  • USB3.0 接口/电源

  • 34 通道

  • 2GHz 时序 / 250MHz 状态分析

  • 8Gb 总內存 (最大)

  • 可与皇晶或其他品牌示波器叠加成 MSO

  • 总线解码 : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, DMX512, EDID, eMMC 5.0, eSPI, I²C,I²S, I3C,

                           NAND Flash, NEC IR, Profibus, SD 3.0/SDIO, Serial Flash, SPI,SVID², SWD, UART,

                           USB1.1, USB PD 3.0... 90余种

  • 总线触发 I : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, I2C, I2S, LIN2.2, SPI, UART, USB PD 3.0, ...

  • 总线触发 II : DALI, I3C, LPC, Mini/Micro LED, PMBus, Profibus, SMBus, SVI2, USB1.1, ...

  • 总线触发 III : eMMC 4.5, eSPI, MII, RGMII, RMII, NAND Flash, SD 3.0, SVID³, ...

  • 协议分析 I : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, I2C, I2S, LIN2.2, SPI, UART, USB PD 3.0, ...

  • 协议分析 II : DALI, I3C, LPC, Mini/Micro LED, PMBus, Profibus, SMBus, SVI2, USB1.1, ...

  • 协议分析 III : eSPI, MII, RGMII, RMII, SVID³

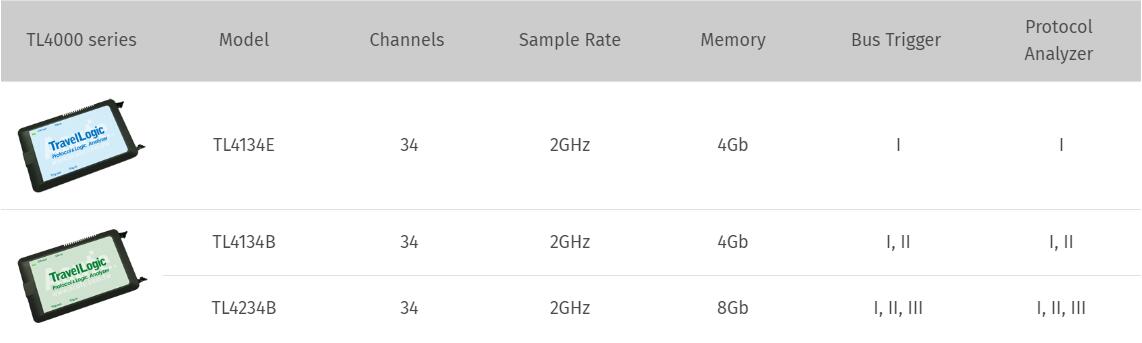

二、TravelLogic逻辑分析仪+协议分析仪TL4000系列型号及规格

TL4000型号及参数

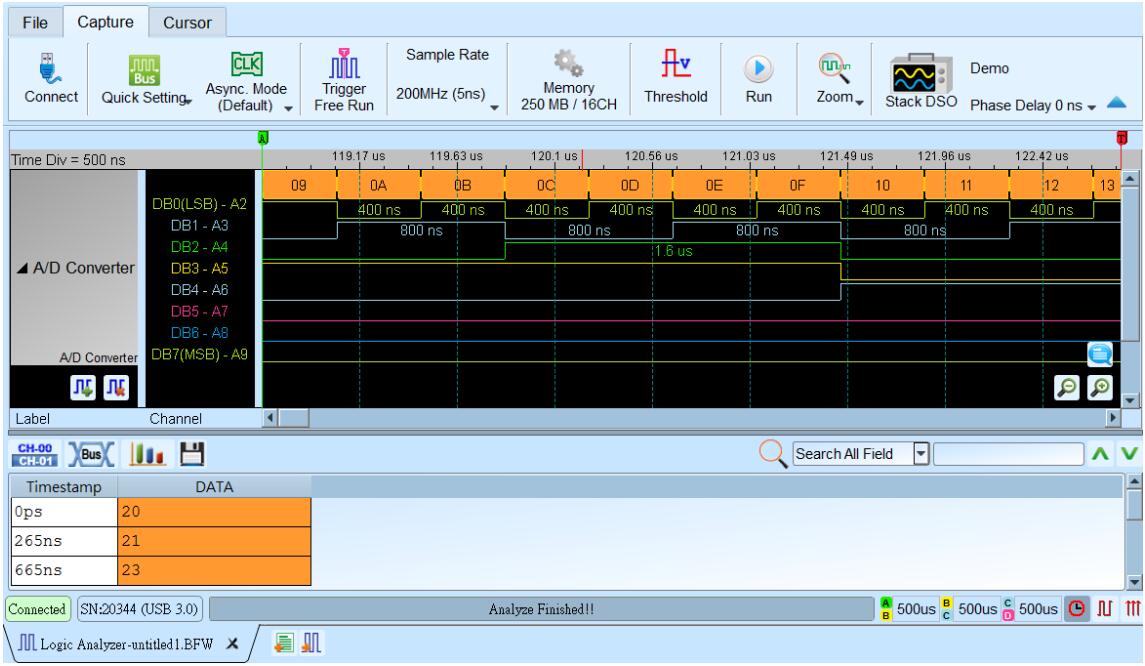

三、TravelLogic逻辑分析仪+协议分析仪TL4000系列软件画面

TL4000软件画面

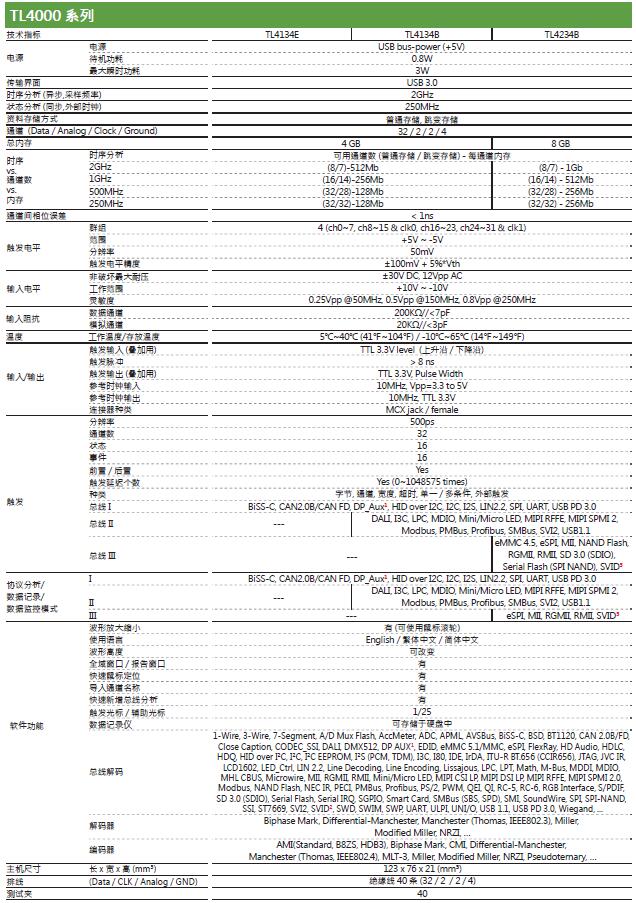

皇晶Acute逻辑分析仪+协议分析仪TL4000系列TravelLogic规格参数

TL4000参数



逻辑分析仪+协议分析仪TL4000系列TravelLogic皇晶Acute(欢迎来电详询137 5117 6688 微信同号,专业技术人员为您匹配最适合您需求的产品)

◆TL4134E:通道数34,采样率2GHz,存储容量4Gb

◆TL4134B:通道数34,采样率2GHz,存储容量4Gb

◆TL4234B:通道数34,采样率2GHz,存储容量8Gb
