频率范围

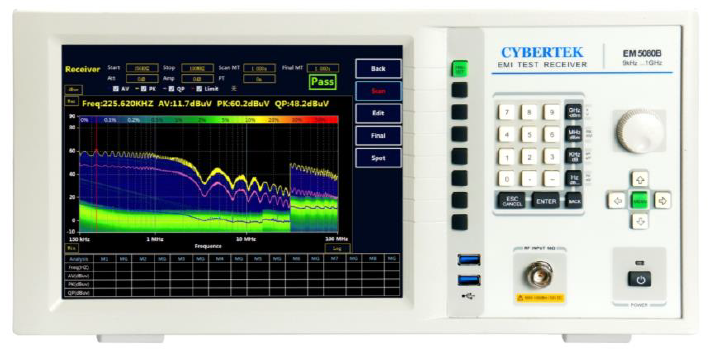

EM5080B

9kHz到1GHz

EM5080M

9kHz到500MHz

EM5080L

9kHz到30MHz

电平

最大射频电平（CW)

射频衰减≥20dB;

射频前置放大器关闭

30dBm(=1W)

最大脉冲电压

射频衰减≥20dB

射频前置放大器关闭

150V

分辨率带宽

分析仪模式

10Hz到1MHz(-3dB)采用

1/2/3/5/10步长

接收机模式

200Hz, 9kHz, 120kHz （–6dB)

1MHz (pulse bandwidth)

预选器

在分析仪中可以被关闭

15路固定滤波器

前置放大器

可以被开启/关闭

9kHz到3GHz,20dB增益,归一化

测量时间

接收机模式

1ms到1s

检波器

接收机模式

峰值，准峰值、平均值、

显示平均噪声电平

(DANL）

接收机模式，归一化，平均检波器（AV），射频衰减0dB

前置放大器关闭

30MHz<f<1GHz，带宽120kHz

<15dBμV

1GHz<f<3GHz，带宽1MHz

<25dBμV

前置放大器开启

30MHz<f<1GHz，带宽120kHz

<0dBμV

1GHz<f<3GHz，带宽1MHz

<10dBμV

全部的测量不确定度

9kHz≤f≤3GHz

1.5dB

整机功耗

<100W（220V/50Hz）

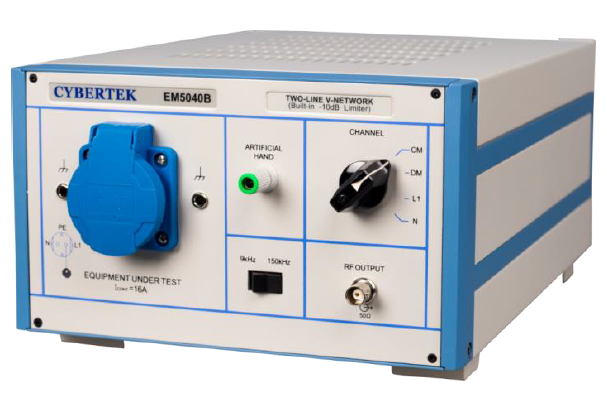

EM5040B

频率范围

9kHz～30MHz

电路形式

（50uH+5Ω）||50Ω  V型

测量线路相数

单相两线L/N1

交流电压/频率范围

0～264VAC /  50～60Hz ±5%

直流电压范围

0～375V DC

电源输出口

德标电源插座

输出电流

额定16A

保护接地方式

侧面金属面板接地

后面板4mm蝶形螺栓接地

输出端接口

标准50Ω BNC female，

模拟手功能

有

输出信号

滤波器

高通滤波器9kHz/150kHz可选

输出信号

限幅器

衰减系数-10dB

限制阀值130dBuV

输出信号

共模和差模分离

增加CM/DM

2个输出口

工作温度范围

0℃～45℃

存储温度

-20℃～70℃

安全标准

符合EN61010-1

尺寸

338mm（长）×237mm(宽)×133mm（高）

重量

5.25kg

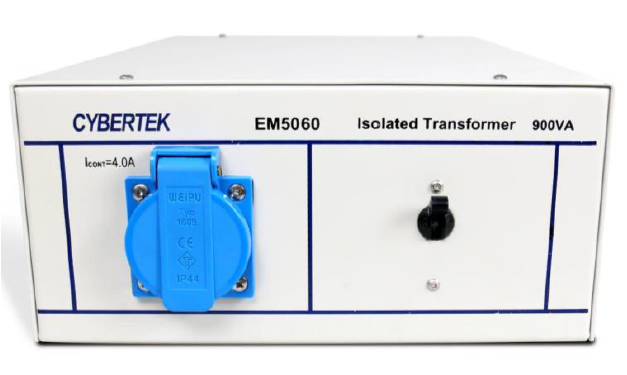

容量

900VA

最大电压

250V

最大电流

4A

输入电压频率

50~60Hz

空气开关限流阀值

5A

被测设备供电接口

国标电源插座

工作温度范围

-15℃～45℃

存储温度

-40℃～70℃

尺寸

338mm（长）×237mm(宽)×133mm（高）

重量

11.5kg

相关认证

EN61010-1:2010     EN61326-1:2013

EN61000-3-2:2014   EN61000-3-3:2013

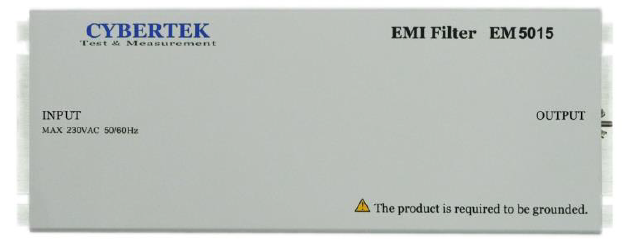

频率范围

9kHz—30MHz

测定线路相数

单相

交流电压范围

0～230V AC +10%

交流频率范围

50 / 60Hz   ±5%

直流电压范围

0～400V DC

电流范围

0~10A

输出接口

国标公座X2(一路EUT；另一路测试设备)

输入接口

国标母座

工作温度范围

5℃～45℃

尺寸

320mm（长）×125mm(宽)×80mm（高）

重量

1.15kg
