知用150kHz-245MHz汽车电子传导电流法方案

更新时间:2020-04-16 11:24      点击次数:23 次

● 汽车电子传导电流法测试方案

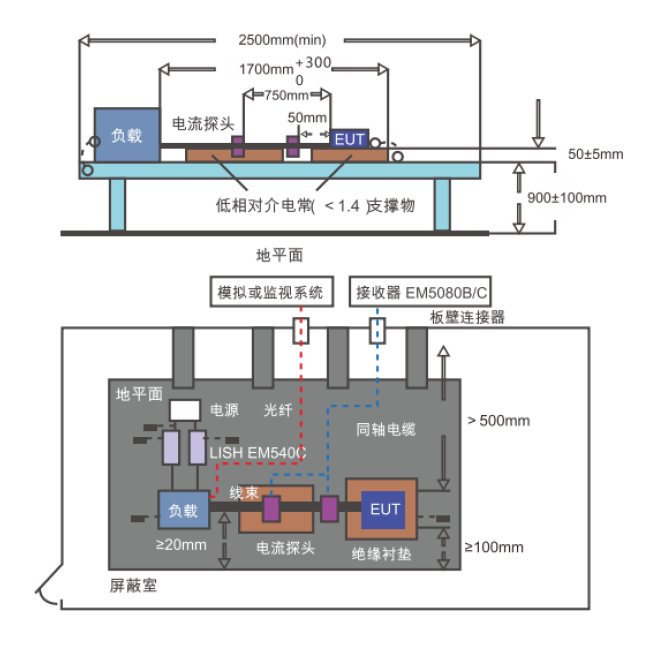

汽车电子传导电流法测试方案

● 设备选型:EM5080M/B+2EM5040C+EM5011+屏蔽室

  ◆ 射频电流钳EM5011规格参数



射频电流测量

(外接50欧贯通负载)

射频电流注入

可用频率范围

20 Hz 200 MHz(可以延伸到245MHz)

转移特性平坦区的频率范围 (–3 dB)

300kHz 100 MHz

转移特性按20 dB/十倍频程衰减的

频率范围

20 Hz 300 kHz

射频接头

N female

输出阻抗

50Ω (f ≥ 10 MHz)

驻波比

<2  (f > 10 MHz)

插入阻抗

≤0.8Ω

≤1Ω

平坦区转移阻抗 ZT

3.16Ω

7.1Ω

平坦区转移因子 K (图1

-10dB (1/Ω)

-17dB (1/Ω)

抗外磁场能力

>40 dB

最大容许被测DC /AC 电流

200 A  (f < 1 kHz)

最大容许被测射频电流

1 A  (f > 1 MHz)

低频电流容许值

6A  (f < 1 kHz)

射频电流容许值

随频率增大而减小

0.2A  (f < 1MHz

0.45A  (f < 1MHz)

2W  (f > 1 MHz)

10W  (f > 1 MHz)

50W (15min)

工作温度

–10°C to +55°C

存储温度

–25°C to 70°C

磁芯最大温度

80°C

外形尺寸

78x26x71 mm

内孔直径

22 mm

重量

260g

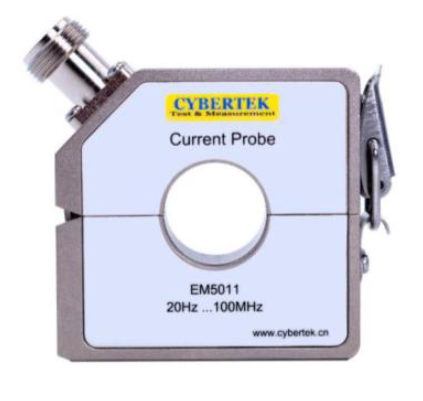

EM5011 产品图片
EM5011 产品图片
