力科Lecroy 高分辨率示波器HDO4000A/HDO4000A-MS

一、产品概述

　　HDO4000系列示波器应用力科的HD4096技术，结合长存储深度、紧凑轻巧的结构设计、12.1"多点触摸 显示屏和强大的调试软件工具，提供给客户精确测量和快速调试的理想示波器。

　　体验到HD4096的准确、细节和精度，就再也不会使用8位示波器，无论应用是通用设计和调试，高精度模拟，电力电子，汽车电子，机电一体化还是其他专业应用，HD4096技术提供了无与伦比的准确度和测量能力。使用HD技术的高精度示波器使得用户能够在高清晰度下进行调试，这拥有一系列优点：

　　“干净”、“漂亮”的波形

　　与传统的8-bit示波器采集的波形进行对比，使用HD4096技术的示波器可以显示更“干净”、“锐利”的波形。一旦你看到使用HD4096技术示波器采集的波形，你就不想回去使用传统的8-bit示波器了。

　　更多的信号细节

　　比8-bit示波器高16倍的分辨率提供了更多的信号细节，这对分析宽动态范围的信号特别有用，分析宽动态范围的信号时，在查看全幅度信号的同时，还要分析非常小幅度信号的细节。12bit的采集能力和示波器的垂直、水平放大功能结合起来，可以被用来同时查看系统的行为和问题。

　　无可比拟的测量精度

　　HD4096技术提供的测量精度比传统8-Bit示波器的高数倍。更高的测量精度可以提供更好的能力评估疑难问题和设计裕量、进行问题根源分析，建立更好地针对发现的设计问题的解决方案。

二、关键特性

　　◆ 12-bit ADC垂直分辨率, 增强分辨率模式下达到15-bit

　　◆ 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽分布

　　◆ 长存储 – 高达 25 Mpts/通道 (叠加模式下达到50 Mpts)

　　◆ 12.1” 触摸显示屏

　　◆ WaveScan 高级搜索和查找工具

　　◆ LabNotebook 归档和报告生成工具

　　◆ 历史回放模式 – 波形回放和测量

　　◆ 专业的频谱分析软件

　　◆ 专业的电源分析软件

　　◆ 串行数据触发和解码选件

　　◆ 带有1.25 GS/s采样率的16位数字通道

　　◆ 混合信号调试功能

　　◆ 模拟和数字交叉型触发

　　◆ 数字码型搜索和查找

　　◆ 模拟和数字时序测量

　　◆ 活动指示器

　　◆ HD4096 高分辨率技术

　　使用HD4096技术的示波器可以精确采集和测量高达1GHz带宽、高采样率和比其他的示波器高达16倍的垂直分辨精度。

　　◆ HD4096 技术的优势

　　示波器显示的波形更加“干净”和“锐利”；工程师可以看到和测量到更多信号细节；更精确的采集保证了后期信号测量和分析的精确性，让您得到更接近于真实的测量结果。

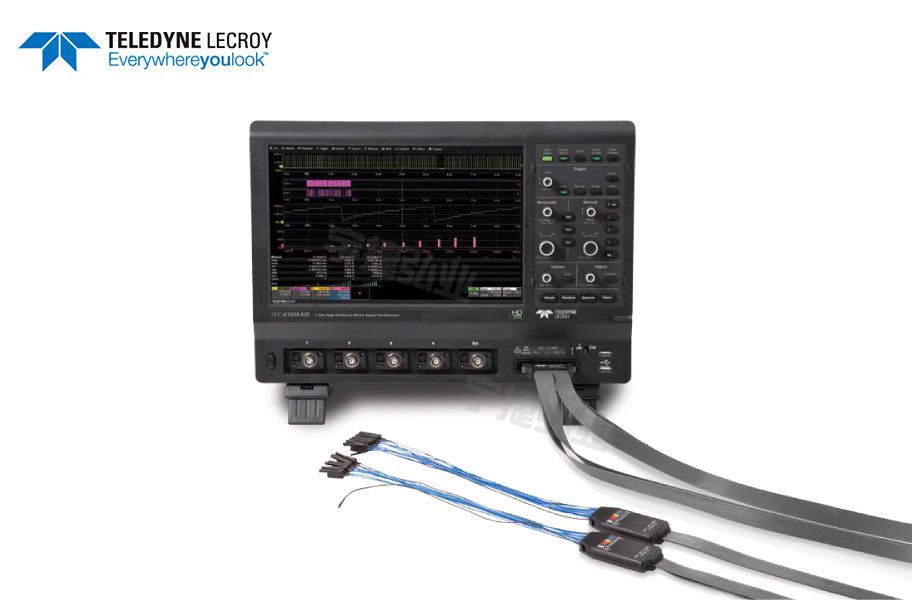

　　◆ 混合信号功能

　　使用集成的16通道混合信号能力调试复杂的嵌入式设计。

　　◆ 快速发现并隔离问题

　　使用WaveScan快速搜索模拟、数字或并行总线信号的欠幅、毛刺或其他的异常。

　　◆ 历史波形回放模式

　　滚动回放原来采集的波形隔离异常信号，以便快速找到异常的根源。

　　◆ 简单直观的触摸屏设计

　　12.1”超大的触摸屏设计，不论是通道、时基、触发还是自动化测试都可以一触完成。

　　◆ 顺序采样模式

　　采集很多连续快速脉冲或长时间分离的事件。

　　◆ 串行总线触发和解码

　　在物理波形上显示协议信息，利用特定消息触发、提取出数据并且图像化显示监控系统性能。

　　◆ 保存，归档，生成报告

　　使用LabNotebook一键保存所有测试结果和数据，创建自定义报告。

　　◆ 功率分析软件

　　快速测试和分析功率转换器件和电路信号。

　　◆ 频谱分析仪模式

　　使用频谱分析仪模式在频域查看信号的细节。

　　◆ 高级数学和测量工具

　　使用带有数学函数功能及可用的测试参数的HDO4000可以测量和分析模拟和数字波形。

　　◆ 交叉触发

　　所有通道模拟和数字交叉型触发。

　　◆ 数字时序测量

　　对数字信号进行时序测量，使用趋势、统计和直方图图表做分析。

　　◆ 并行码型搜索

　　使用WaveScan的并行码型搜索功能找到横跨多根数字线的数字码型。

　　◆ 活动指示器

　　使用方便的活动指示器快速同时查看所有数字线的状态。
