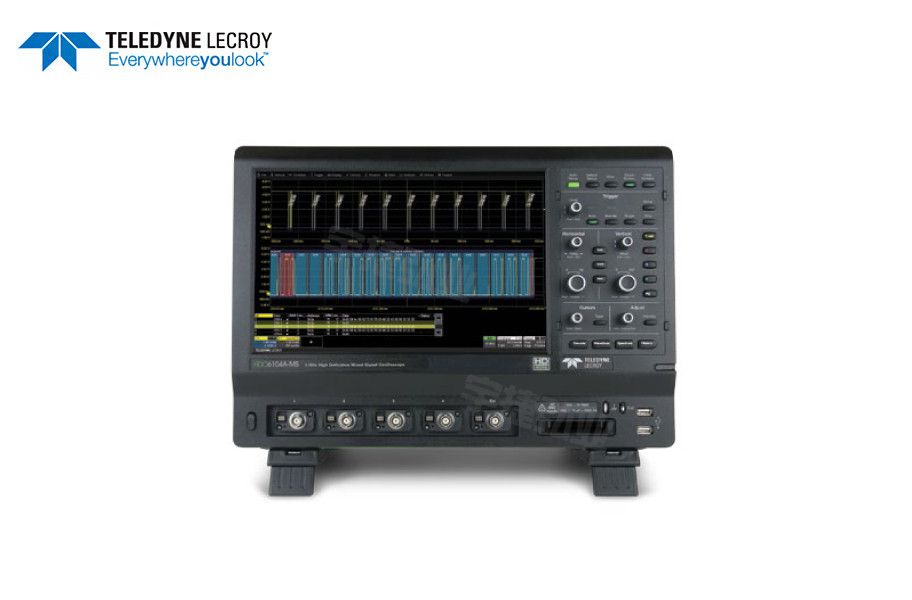

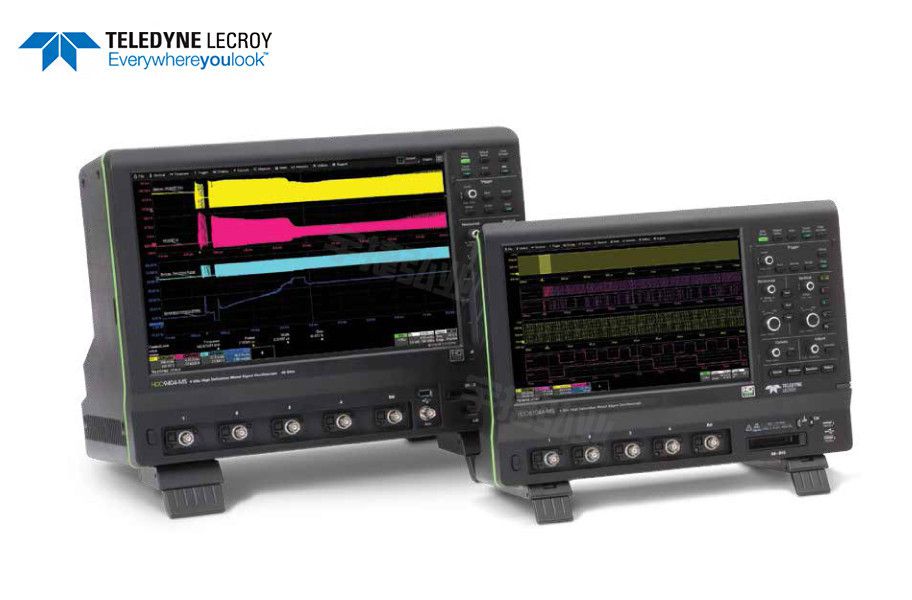

力科Lecroy 高分辨率示波器HDO6000A/HDO6000A-MS

一、产品概述

　　HDO6000A系列示波器应用力科的HD4096技术，结合长存储深度、紧凑轻巧的结构设计、12.1"多点触摸显示屏和强大的分析和调试软件工具，提供给客户精确测量和快速调试的理想示波器。

　　HDO6000A示波器具有4个模拟输入通道和采用Teledyne LeCroy HD4096高清技术的12位分辨率，高达1GHz的带宽，紧凑的外形尺寸，12.1寸多点触控显示屏。 是调试、故障排除和深度分析的理想选择，适用于电源设计、数字电源管理、电源完整性分析、汽车电子系统和嵌入式设计、机电设计。

二、主要特征

　　◆ 4个模拟通道

　　◆ 12位ADC分辨率，采用增强分辨率最高15位

　　◆ 350 MHz，500 MHz和1 GHz带宽

　　◆ 长存储 - 高达250 Mpts / Ch

　　◆ 16数字通道(MSO选项)

　　◆ 串行数据工具包

　    　• 触发

　    　• 解码

　    　• 测量/图形

　    　• 眼图

　　◆ Q-Scape 多标签显示架构

　　◆ 12.1“WXGA多点触摸显示屏，带超高清(UHD)3840 x 2160像素扩展桌面模式

　　◆ 针对电力电子、嵌入式系统和机电一体化应用的多种探头选择

　　◆ 高级分析和报告工具包

　　◆ 高级触发补充TriggerScan和测量触发

三、应用　　

       电力电子

　　测量单器件半桥/全桥/H桥输出及门驱动电压，测量器件损耗、开关电源功率及控制环性能，包括谐波分量。拥有性能最好的高压探头，可对电源转换系统进行全方位的性能测试。

　　汽车电子

　　汽车电子控制单元(ECU)要通过严格测试标准 - 更多的通道可以提供更快的洞察，12bit和250Mpts提供了更好和更直观的相应模拟信号分析所需的幅度和时间分辨率。 深度数字逻辑捕获和广泛的串行数据工具包提供了一个表征车辆ECU的动态特性一体化的工具包。

　　数字电源管理，电源完整性

　　8通道，12位精确度，1GHz带宽对瞬态轨道响应，轨道电压电源完整性，串扰、谐波评估，电源启动/时序测试是非常理想的，专用探头、分析软件和串行解码可以快速完成复杂的嵌入式系统电源管理和完整性验证。

       深度分析嵌入式和机电一体化系统

　　今天的家用电器和工业系统将复杂的嵌入式控制、电力电子和传感器相结合，实现最高的效率，并提供重要的控制和其他功能，上市时间，成本和质量压力给新产品测试调试增加了额外的压力。
