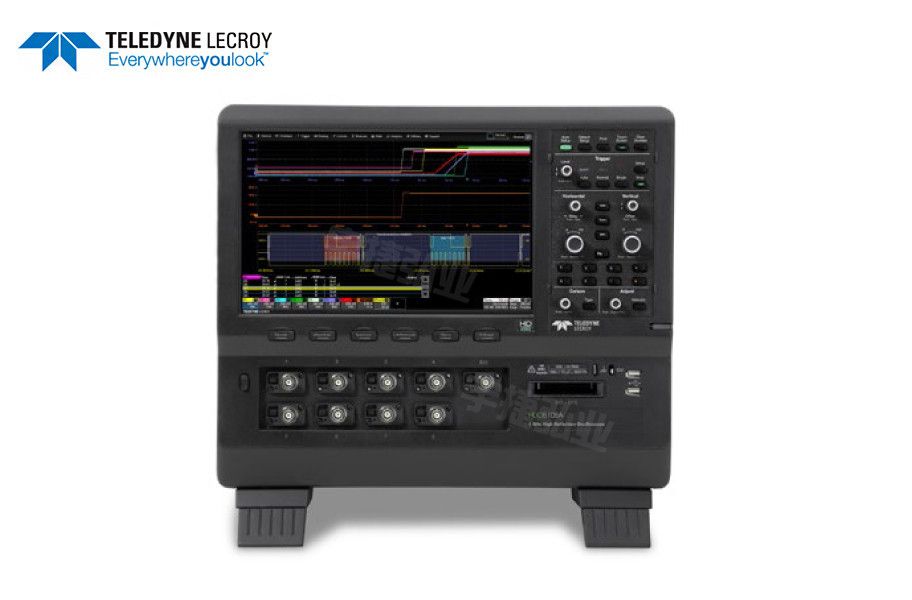

力科Lecroy 高分辨率示波器HDO8000A

一、产品概述

　　HDO8000示波器提供8个模拟输入通道，采用力科HD4096高分辨率技术，有着高达12-bit的垂直分辨率，且带宽高达1GHz，是用于调试三相电力电子，汽车电子和机电系统的理想工具。

　　比其他中档示波器具有更多的通道，更高的分辨率，更高的带宽和更长的存储深度，调试分析电力电子，数字电源管理，汽车电子，电机，军事/航空电子或任何具有高分辨率传感器信号的嵌入式系统，综合数字逻辑(MSO)，串行数据触发，解码，测量/图表和眼图工具集，以及最广泛的探头和应用解决方案。

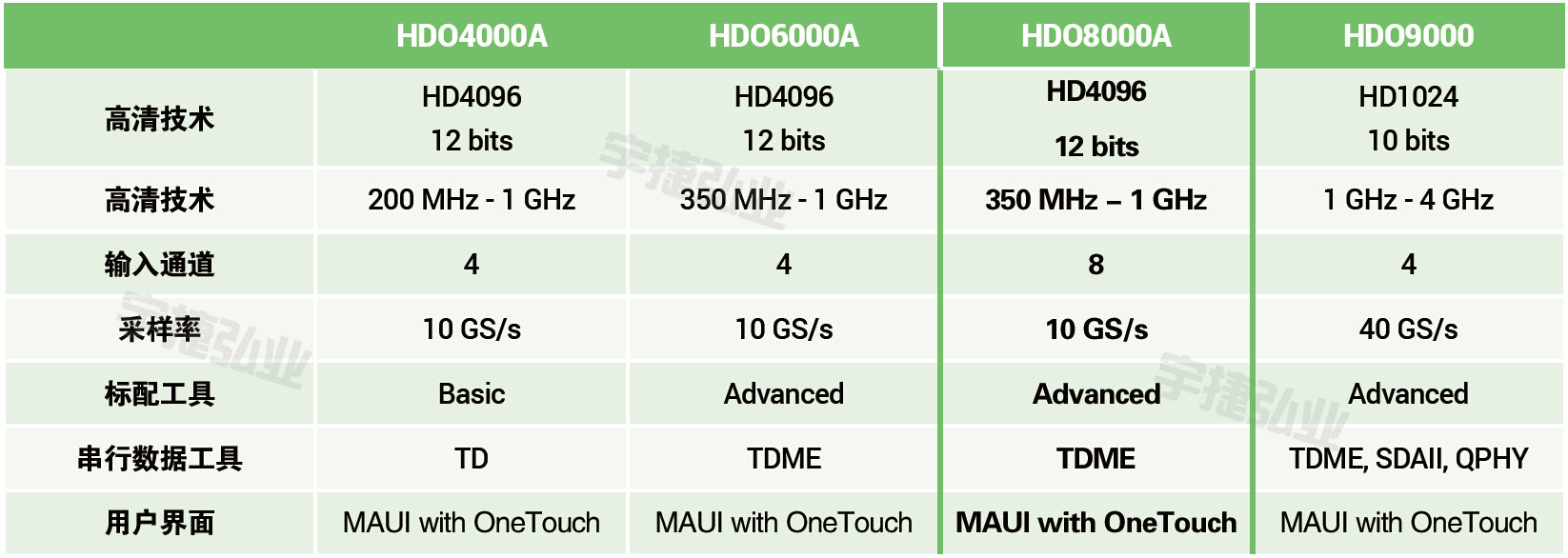

二、主要特征

　　◆ 8个模拟通道

　　◆ 12位ADC分辨率，采用增强分辨率最高15位

　　◆ 350 MHz，500 MHz和1 GHz带宽

　　◆ 长存储 - 高达250 Mpts / Ch

　　◆ 16数字通道(MSO选项)

　　◆ 串行数据工具包

　　    • 触发

　　    • 解码

　　    • 测量/图形

　　    • 眼图

　　◆ Q-Scape 多标签显示架构

　　◆ 12.1“WXGA多点触摸显示屏，带超高清(UHD)3840 x 2160像素扩展桌面模式

　　◆ 针对电力电子、嵌入式系统和机电一体化应用的多种探头选择

　　◆ 高级分析和报告工具包

　　◆ 高级触发补充TriggerScan和测量触发

三、应用

　　◆ 大功率和/或三相功率转换

　　同时监控多相/支路的电压，电流和门控驱动器，以及其他直流，控制，传感器和串行数据信号，标准工具包，应用软件程序包和性能最好的高压探头，支持AC输入,逆变器部分，PWM输出，控制和负载的全面表征。

　　◆ 汽车电子

　　汽车电子控制单元(ECU)要通过严格测试标准 - 更多的通道可以提供更快的洞察，12bit和250 Mpts提供了更好和更直观的相应模拟信号分析所需的幅度和时间分辨率。 深度数字逻辑捕获和广泛的串行数据工具包提供了一个表征车辆ECU的动态特性一体化的工具包。

       ◆ 数字电源管理，电源完整性，电源排序

　　8通道，12位精确度，1GHz带宽对瞬态轨道响应，轨道电压电源完整性，串扰、谐波评估，电源启动/时序测试是非常理想的，专用探头、分析软件和串行解码可以快速完成复杂的嵌入式系统电源管理和完整性验证。

　　◆ 深度分析嵌入式和机电一体化系统

　　今天的家用电器和工业系统将复杂的嵌入式控制、电力电子和传感器相结合，实现最高的效率，并提供重要的控制和其他功能，上市时间，成本和质量压力给新产品测试调试增加了额外的压力，8通道和12位提供快的的洞察能力。

四、关键特性

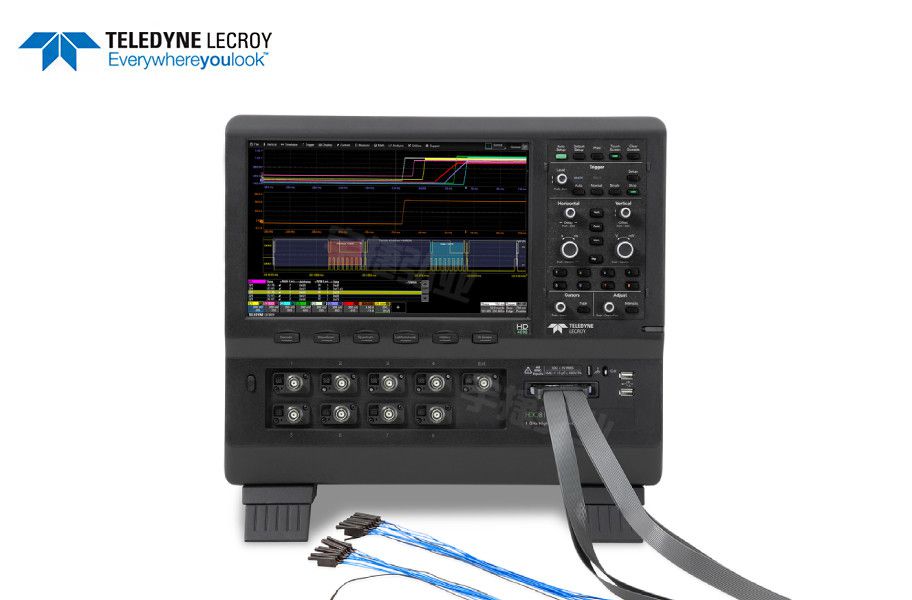

　　◆ 8 个模拟 + 16个数字通道

　　混合信号能力允许用户输入8通道模拟信号的同时输入16通道数字逻辑信号。

　　◆ HD4096 高分辨率技术

　　使用HD4096技术的示波器可以精确采集和测量高达1GHz带宽、高采样率和比其他的示波器高达16倍的垂直分辨精度。

　　◆ HD4096 技术的优势

　　示波器显示的波形更加“干净”和“锐利”;工程师可以看到和测量到更多信号细节;更精确的采集保证了后期信号测量和分析的精确性，让您得到更接近于真实的测量结果。

　　◆ 电机驱动分析软件

　　电机驱动分析软件能够捕获三相功率部件、单个功率晶体管、以及嵌入式控制系统的波形，并在一个高性能仪器中对功率部件的波形执行相应的三相功率分析，实现对整个电机驱动的全方位调试和分析。

　　◆ Q-Scape 多选项卡显示架构

　　更多的波形显示数量要求更新颖的示波器显示架构。独特的Q-Scape 多选项卡显示架构将示波器的有效显示面积扩大了4倍，提供更快的洞察能力。

　　◆ 超高清 (UHD, 3840 x 2160 pixel)扩展桌面

　　使用DisplayPort1.2视频输出接口扩展显示，最大化显示面的和分辨率，在示波器和扩展显示之间分割栅格，购买支持触摸的外接显示器，会带来更多的灵活性。

　　◆ 强大的分析能力

　　HDO8000A标配50Mpts/ch的采集内存，并配100Mpts/ch和250Mpts/ch两个选项。这些长采集内存选项是功率电子以及嵌入式/机电系统的理想选择。Intel™ Core® i5-4670s Quad (core)主板，8GB的RAM提供了对通道捕获到的波形以及计算得到的波形进行快速的、高效的处理能力，并具备运行第三方程序在示波器上的能力。该主板还具有在增加100Mpts/ch和250Mpts/ch时升级到32GB的内存的选件。
