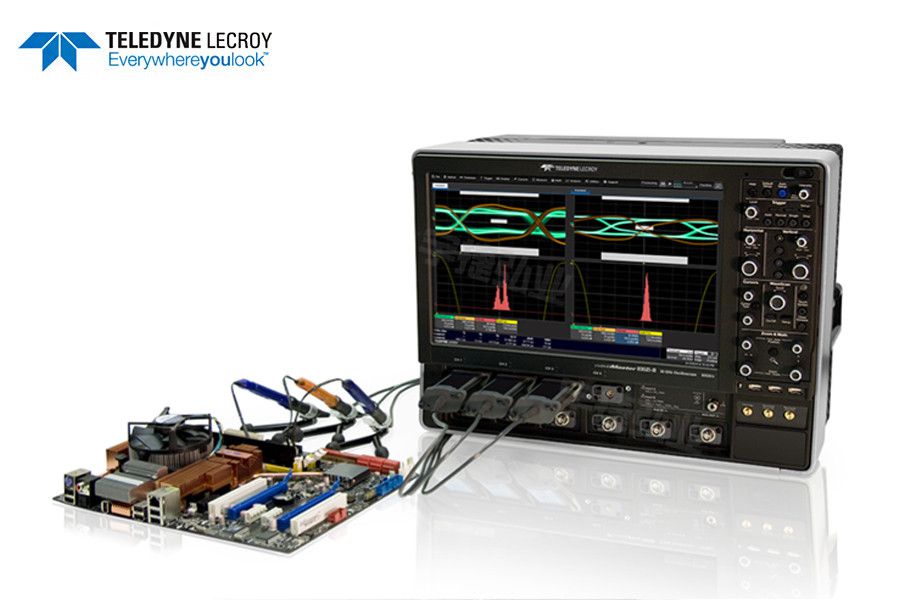

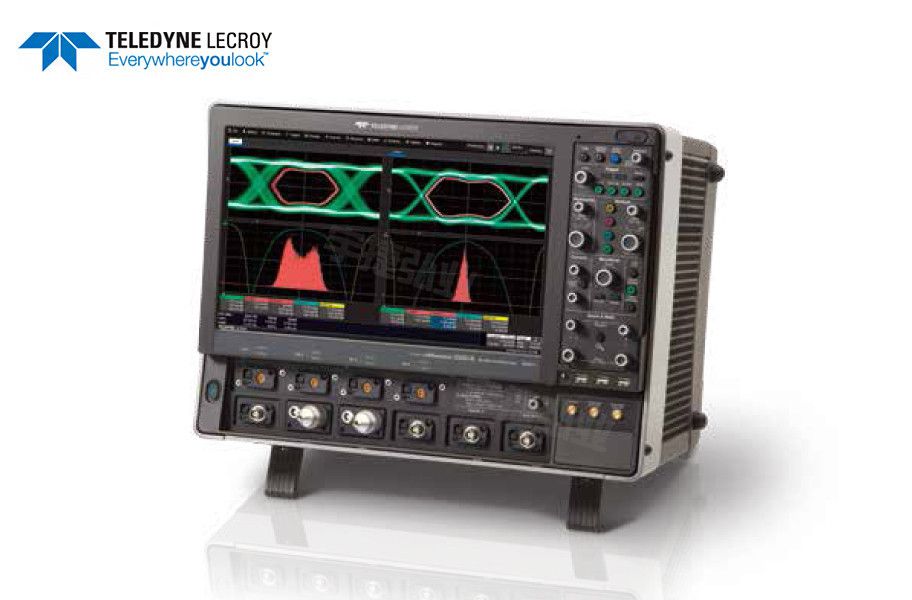

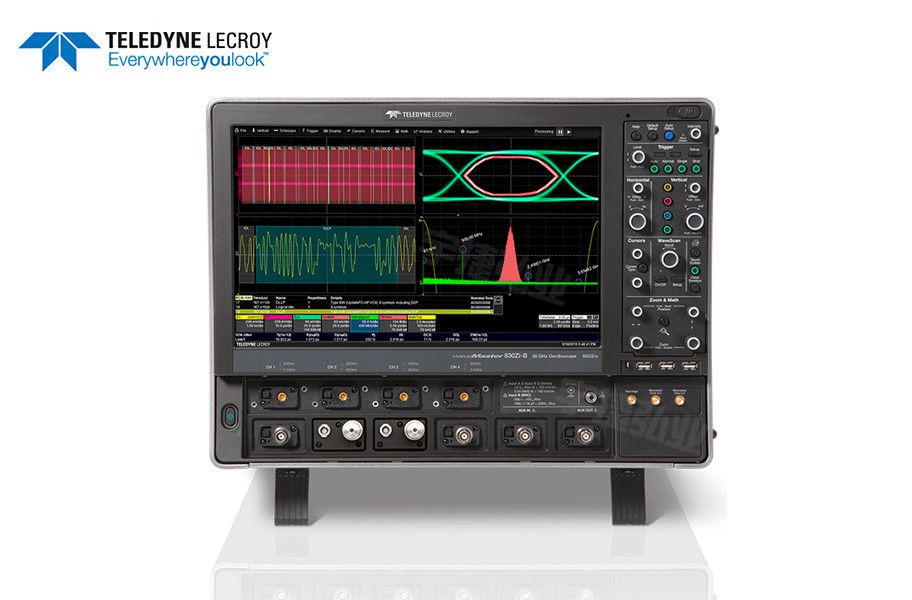

力科Lecroy 示波器WaveMaster 8Zi-B

一、产品概述

　　WaveMaster 8Zi-B 集合了最高带宽 (30 GHz) 和采样率 (80 GS/s) ，具有高级的信号保真性能以及全部4个输入通道上每通道20 GHz的带宽。可以选择4-30GHz全带宽范围内的不同模块进行升级。X-Stream II架构在各方面均达到了最高速度，使用力科灵活深入的分析工具，可在最大记录长度上进行全面的分析。

二、关键特性

　　◆ 高达30 GHz带宽和80 GS/s采样率

　　◆ 最先进的示波器用户界面

　　◆ 行业唯一的硬件14.1 Gb/s串行触发

　　◆ 极低抖动测量噪底和优秀的时基稳定性

　　◆ 完整的串行数据分析，调试，验证及一致性工具

　　◆ 集成的50 Ω 和 1 MΩ输入实现了真正的连接和探测灵活性

　　◆ 集成的标准和用户自定义测量和函数功能提供了无与伦比的分析能力

　　◆ 多链路串行数据眼图，抖动，和串扰分析

　　◆ 实时去嵌，仿真，以及均衡的优越性能

　　WaveMaster 8Zi-B提供最强大的波形分析工具集。SDAIII-CompleteLinQ串行数据和串扰分析软件可以同时显示四路眼图，并对这四路信号计算Tj, Rj 和 Dj。EyeDrII 和 Virtual Probing(虚拟探测)工具利用S参数分析通道的相互影响。串扰分析工具提供测量垂直噪声的能力，并分解成Tn, Rn 和Dn，从而确定噪声问题根源。QualiPHY软件为一系列串行数据标准简化了标准一致性自动化测量，并能自动生成报告。

　　◆ 革命性的适用性能

　　WaveMaster 8Zi-B是一款成熟的仪器，设计用于解决复杂的问题。MAUI用户界面，加上WaveMaster 8Zi-B的15.3''高分辨率触摸屏，使得高级分析时设置和使用变得更加容易。平直的按钮结构使得最常用的工具能够被最容易的触及。成熟的多格显示能够非常容易的被设置。垂直，水平，和采集设置能够在不影响波形显示的情况下被设置。

　　◆ 为解决问题而发明

　　MAUI提供了比其它任何示波器都多的紧凑和高度集成的工具集。测量参数追踪贯穿所有采集，在长时间刻度上描述出它们的变化趋势，或者使用直方图查看和测量它们的分布。级联多个测量和函数到一起可以很容易的创建用户根据自己的应用自定义分析特征。集成的第三方编程环境，如Matlab，直接嵌入到示波器的处理流程中，从而实现更加高度灵活的自定义。

　　◆ 调试验证变得更加容易

　　将一个问题与其根源联系到一起通常需要从多个视角来查看信号。WaveMaster 8Zi-B可以让您将多种分析能力组合到一起形成一个独立的，关联的显示，如模拟信号，协议解码，眼图，测量参数，以及其它相关的信息等均能够被实时的、肩并肩的提供。

　　◆ 优化的串行数据分析配置

　　SDA 8 Zi-B型号已被进行特别的配置来面对当今最具挑战的串行数据应用。除了标配存储深度增加了一倍，SDA 8 Zi-B还标配了6.5 Gb/s的基于真实硬件的串行码型触发，SDAIII核心工具集提供了针对NRZ信号高度集成和全面的眼图及抖动分析。
