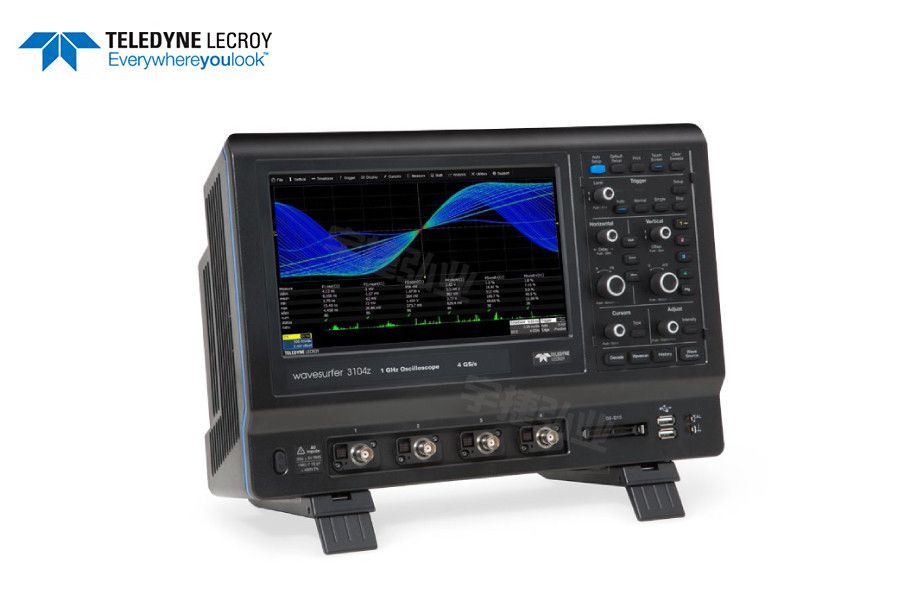

力科Lecroy 示波器 WaveSurfer 3000Z

一、产品概述

　　WaveSurfer 3000z，拥有10.1” 电容触摸屏，最大的存储深度，最强大的调试工具箱而且具有非常高的性价比。

二、关键特性

　　◆ 100 MHz，200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽分布

　　◆ 长存储– 最高至20 Mpts/Ch

　　◆ 10.1” 触摸显示屏

　　◆ WaveScan – 高级搜索和查找工具

　　◆ LabNotebook 归档工具

　　◆ 历史回放模式 – 波形回放和测量

　　◆ 串行数据触发和解码

　　◆ 带有 500 MS/s 采样率的16位数字通道

　　◆ WaveSource 函数信号源

　　◆ 混合信号调试功能

　　◆ 模拟和数字交叉型触发

　　◆ 数字码型搜索和查找

　　◆ 模拟和数字时序测量

　　◆ 活动指示器

　　MAUI – 观察波形的新视角

　　MAUI 是力科独创的高级用户交互界面。MAUI 专为触摸操作而设计 ;所有示波器的重要操作都可通过触摸屏实现。MAUI 专为简单操 作而设计 ;节省时间的快捷方式和创新的对话框设置界面。MAUI专为解决问题而设计;深入的调试和分析工具组帮助工程师快速诊断问题并找到解决方案。

　　高级异常探测能力

　　13 万次每秒的波形快速刷新能力配合历史回放工具以及WaveScan 波形搜索查找能力，使WaveSurfer3000Z 成为探测波形异常的最有效工具。

　　捕获、调试、分析、归档

　　高级的有源探头接口为捕获不同类型的信号提供了极大的便利性。通过使用一系列强大的数学函数和参数测量能力，分段存储器的顺序模式和LabNotebook 波形归档工具快速得调试、分析和归档问题。

　　多仪器集成能力

　　除了传统的示波器的强大功能之外，WaveSurfer3000Z 还提供了多仪器集成的能力，包含了内置的波形函数发生器、串行数据触发和解码的协议分析仪，以及包含16通道混合信号选件的逻辑分析仪。

　　为未来的需求保护投资

　　WaveSurfer 3000Z拥有可升级的带宽和多仪器集成能力例如MSO, 函数发生器和串行触发和解码选件，为用户提供了最大的使用灵活性和对投资的充分保护。

　　快速波形刷新率

　　WaveSurfer3000Z 每秒钟13 万次的刷新频率非常适用于检测随机的或非周期性的事件以简化异常信号的检测、甄别和调试。快速变化的波形即使用肉眼也能够捕捉。

　　历史波形回放模式

　　自定义回放历史波形，隔离信号当中的异常，并进行自动参数测量或者游标测量，以发现问题信号的根源。单次触发自动启用历史回放模式，不会漏失任何波形。

　　WaveScan 高级波形搜索工具

　　WaveScan软件强大的测量和搜索能力可以分析和识别异常波形，扫描几个小时甚至几天都无法触发的到的异常信号，设置复杂的的条件，以表格形式查看搜索到的结果，快速放大到结果。

　　LabNotebook 归档和报告生成工具

　　WaveSurfer3000Z 标配提供报表生成工具用于保存和归档您的工作。借助LabNotebook 您可以保存显示的波形，参数设置和屏幕截图，所有内容统一保存，最大限度减少归档的工作量。保存的报告之后还可以离线在WaveStudioPC 软件上进行重新的测量和分析。

　　使用顺序模式采集波形

　　使用顺序模式将波形保存到分段内存中，这对采集连续出现的快沿脉冲或者相隔很长时间出现的事件，顺序模式和高级触发功能配合可以定位到出现频率很低的异常事件，同时提供触发时间和两次触发之间的时间间隔信息。

　　高级有源探头接口

　　自带的高级有源探头接口给予示波器捕获高压、电流或者差分等各种类型信号的最大的灵活性。

　　高级数学和测量工具

　　WaveSurfer 3000Z包含丰富的数学函数和自动化测量参数，可以分析模拟和数字波形的方方面面。此外，参数统计和直方图提供了参数测量的独特视角，可以展现波形参数随时间变化的动态效果。

　　串行数据触发和解码的协议分析

　　协议解码的结果直接覆盖在波形本身上，并且用不同的颜色标识不同的码段，用户可以选择以二进制、十六进制或ASCII方式显示解码结果。即使在深存储深度下也能够迅速准确解码，并且在缩放波形中也能够进行解码，逐帧分析总线数据。使用串行触发特定的地址和数据，解码信息非常方便的以交互式表格显示。.

　　内置函数波形发生器

　　内置在示波器中的信号源提供25MHz、125 MS /s 采样率的波形生成能力。信号源的控制界面完全集成在示波器的界面当中，并且有独立的对话框交互界面。

　　16 通道混合信号的逻辑分析

　　随着嵌入式系统变的越来越复杂，强大的混合信号调试能力成为现在示波器的基本组成部分。集成的16个逻辑通道被用来采集、查看和测量数字信号，为了调试混合信号，和模拟通道一起解码串行总线。
