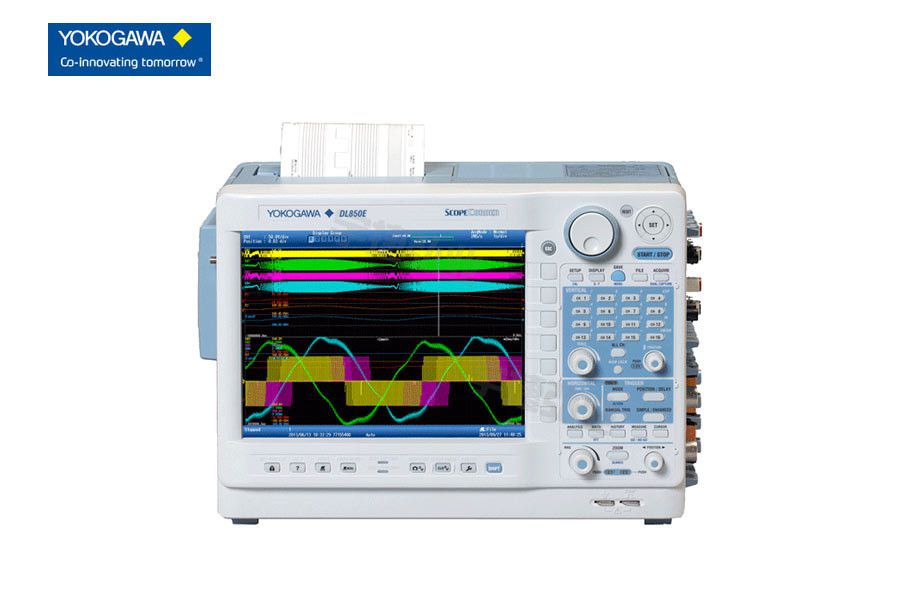

示波记录仪DL850E/DL850EV 横河Yokogawa（停产）

一、示波记录仪DL850E/DL850EV概述

　　横河测试测量实时测量与谐波分析大量信号，加快开发与故障查找速度。波形记录仪DL850E可以捕捉与分析瞬态事件，显示长达200天的趋势波形。通过插拔模块，可以灵活组合电信号与物理信号(传感器信号，如CAN、LIN和串行总线)的测量，还能实现实时功率分析运算的触发。

二、示波记录仪DL850E/DL850EV主要功能

　　◆ 功能强大的便携式数采记录仪

　　◆ 可测量与谐波分析机电系统的动态行为

　　◆ 灵活的模块化输入(电压、电流、传感器信号和CAN/LIN总线)

　　◆ 功率运算的趋势与触发(选件)

三、产品特征

　　内置信号调理的灵活输入

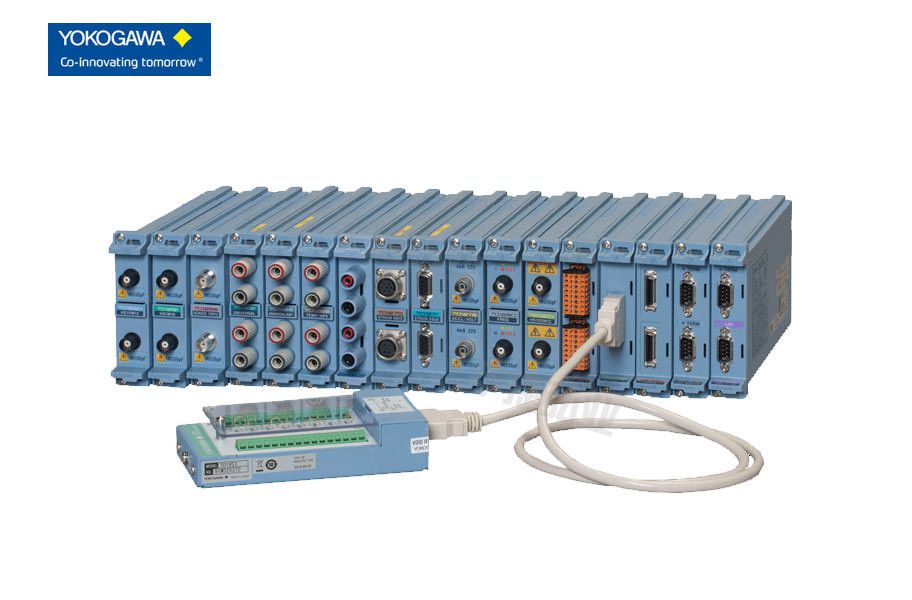

　　提供多达17种插拔模块。通过多种参数的同步测量，可广泛对应各种测量。

　　◆ 电压/电流

　　◆ 传感器输出

       ◆ 温度、振动/加速度、应变、频率

　　◆ 逻辑信号、CAN/LIN监视

　　实时测量与谐波分析大量信号加快开发与故障查找速度

　　可显示并将大量波形记录仪数据实时、连续记录到硬盘中

　　◆ 10.4-inch LCD XGA (1024 x 768)

　　    大型高清液晶显示器支持多通道高分辨率显示。

　　◆ 旋转飞梭

　　    可以轻松设置大动态范围参数。

　　◆ 分析

　　    屏幕上将弹出用于实时分析的专用设置菜单。

　　◆ 4方向光标键

　　    通过屏幕上的弹出菜单和4方向光标键，可以输入并设置多个参数。

　　◆ 主画面

　　    记录20天 (2 天/div)

　　◆ 专用垂直轴旋钮和缩放旋钮

　　    可以直接旋转到各个项目，使设置更快、更轻松。

　　◆ 一键保存

　　    事先选择要保存的数据或图像格式，按该键即可一次性完成保存工作。

　　◆ ALL CH 键

　　    可以轻松地用列表显示并编辑各种通道设置。

　　◆ 选择面板语言

　　    面板有8种语言可供选择。

　　◆ 旋转飞梭

　　    可以轻松设置大动态范围参数

　　大容量存储空间(2GPts)支持长时间测量和快速双波形缩放;- 2GPts内存(/M2选件) —

　　◆ 标配存储空间为250MPts，可以扩展至1GPts或2GPts。 大容量存储不但支持长时间测量，还支持以下测量。

　　如果内存处理效率和显示引擎速度较慢，长存储效率不会很高。横河 DL850E GIGAZoom 2引擎比以往速度更快，可以瞬间缩放显示2个波形。

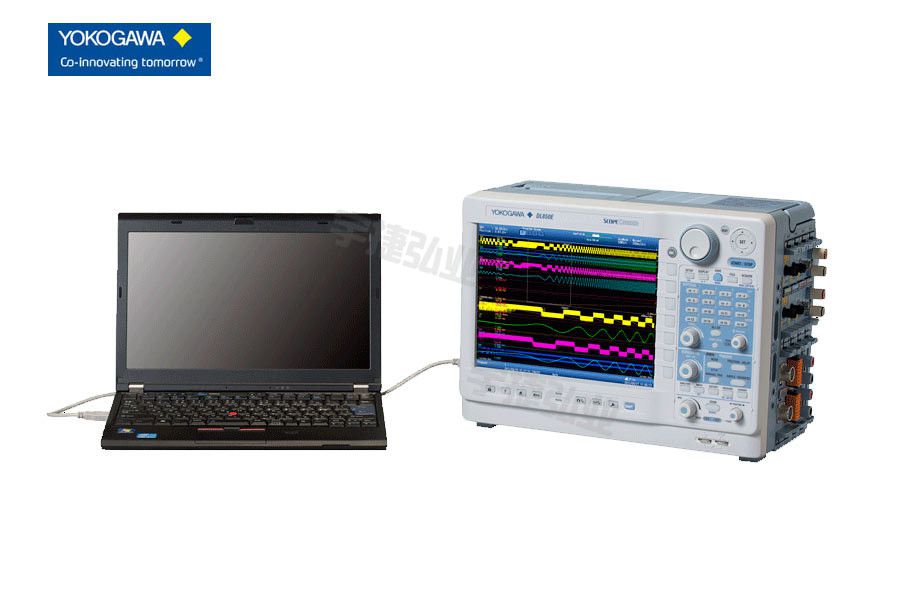

　　耐久性测试或验证性测试的长期连续数据记录， 标配采集软件界面直观、友好。通过Free-run模式可以将数据连续记录到PC硬盘(HDD)中，记录时间和文件大小没有限制。

　　◆ 设置向导使操作更简便

　　设置向导将自动识别连接到电脑的DL850E及其安装的模块。只需点击“开始”按钮便可马上开始测量，免去了复杂的设置。5屏设置向导画面可以让您轻松完成系统配置、测量、保存和显示的详细设置。并且，可以随时随地保存和回调您的设置。

　　◆ 实时波形显示

　　在触发测量期间，某段放大的波形与整个波形可以同时显示。即使在记录过程中，也可以使用显示保持功能回顾历史数据。
