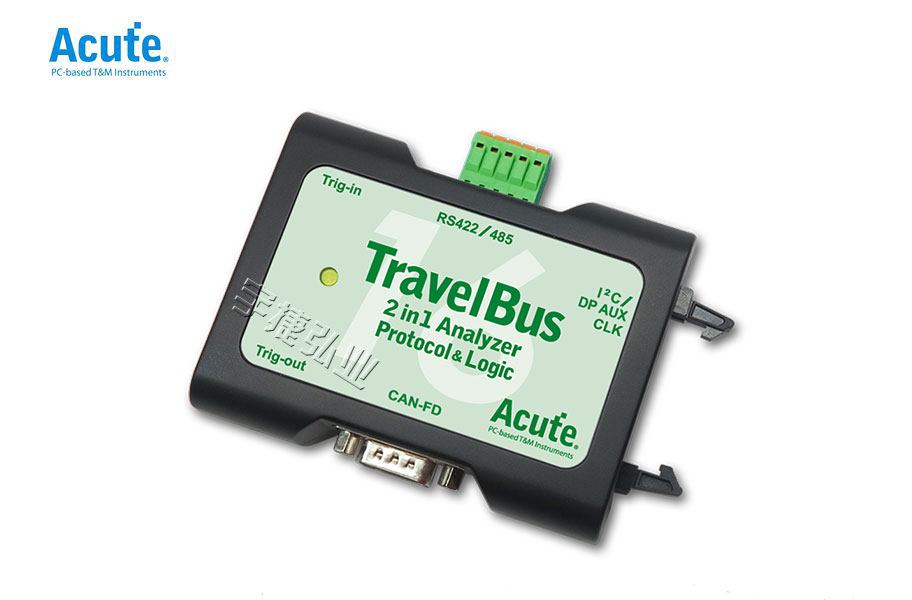

逻辑+协议分析仪TB2016B/E/F系列TravelBus皇晶Acute（停产）

一、逻辑分析仪+协议分析仪TB2016B/E/F特点

　　• PC-based, USB 3.0 界面/电源

　　• 200 MHz* 时序/状态分析

　　• 数字通道：16 (数据), 1 (时钟), 2 (I²C/DP_Aux)

　　• 存储空间：PC RAM

　　• 资料即时显示, 撷取后波形同步显示

　　• 协议分析仪模式 I：I²C, RS232, SPI

　　• 协议分析仪模式 II：HID over I²C, I²S, LIN2.2, MDIO, PMBus, SMBus, USB1.1

　　• 协议分析仪模式 III：BiSS-C, CAN2.0B, CAN-FD, DALI2.0, I3C, Profibus, RS422, RS485, ...

　　  ◆ 差分信号通道：2 (CAN2.0B/CAN-FD), 4 (RS422/485)

　　  ◆ 可叠加 Acute TravelScope 示波器成为 MSO

　　  ◆ 隔离埠：CAN2.0B/CAN-FD, RS485 (不共地 >1000Vrms)

　　• 逻辑分析仪模式：

　　  ◆ 总线触发：I²C, RS232, SPI ...

　　  ◆ 总线解码：I²C, I²S, LIN2.2, PMBus, PWM, SMBus, SPI, UART, USB PD3.0, ... 近70种

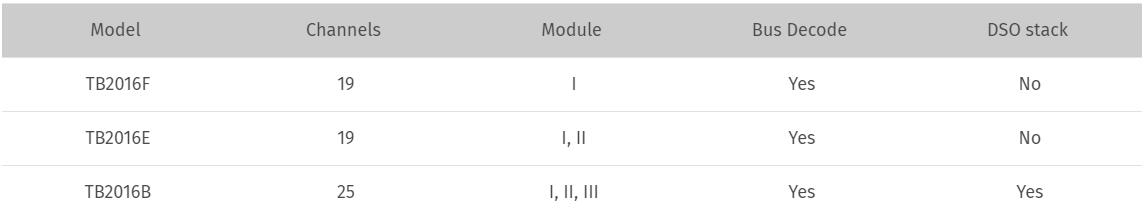

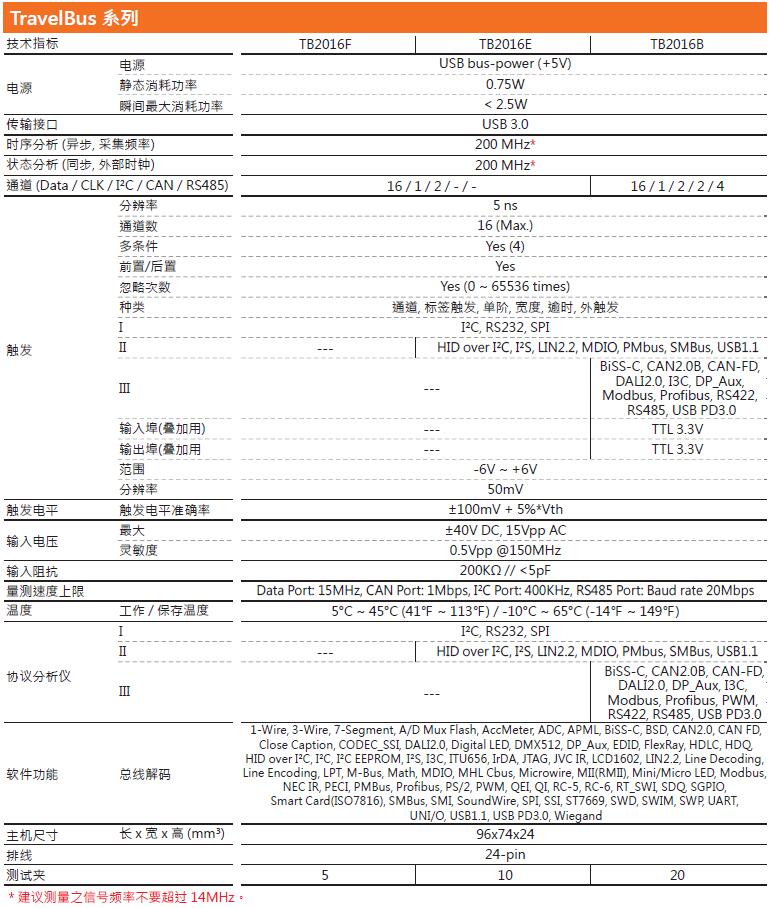

二、逻辑分析仪+协议分析仪TB2016B/E/F型号及参数

三、逻辑分析仪+协议分析仪TB2016B/E/F软件画面
