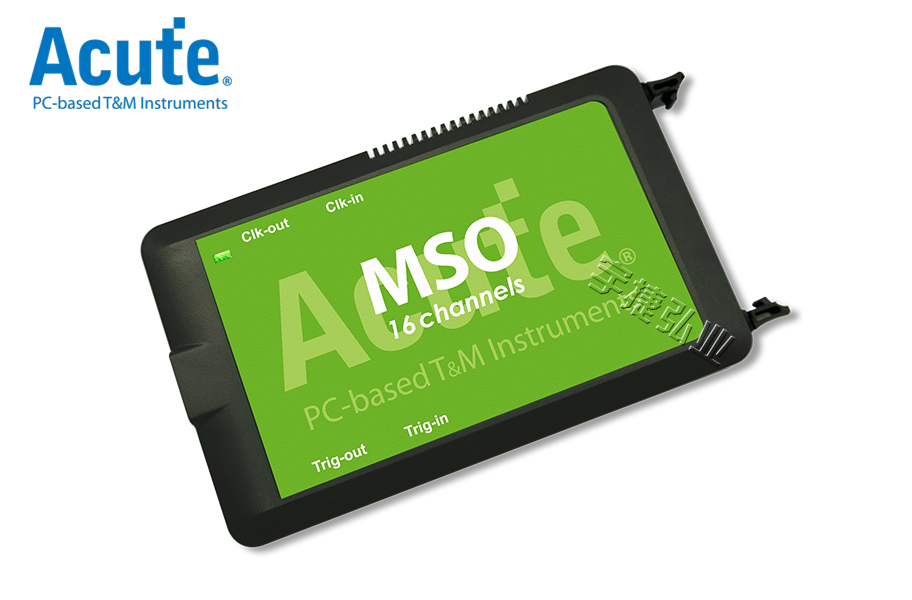

三合一逻辑分析仪+协议分析仪+示波器MSO系列皇晶Acute

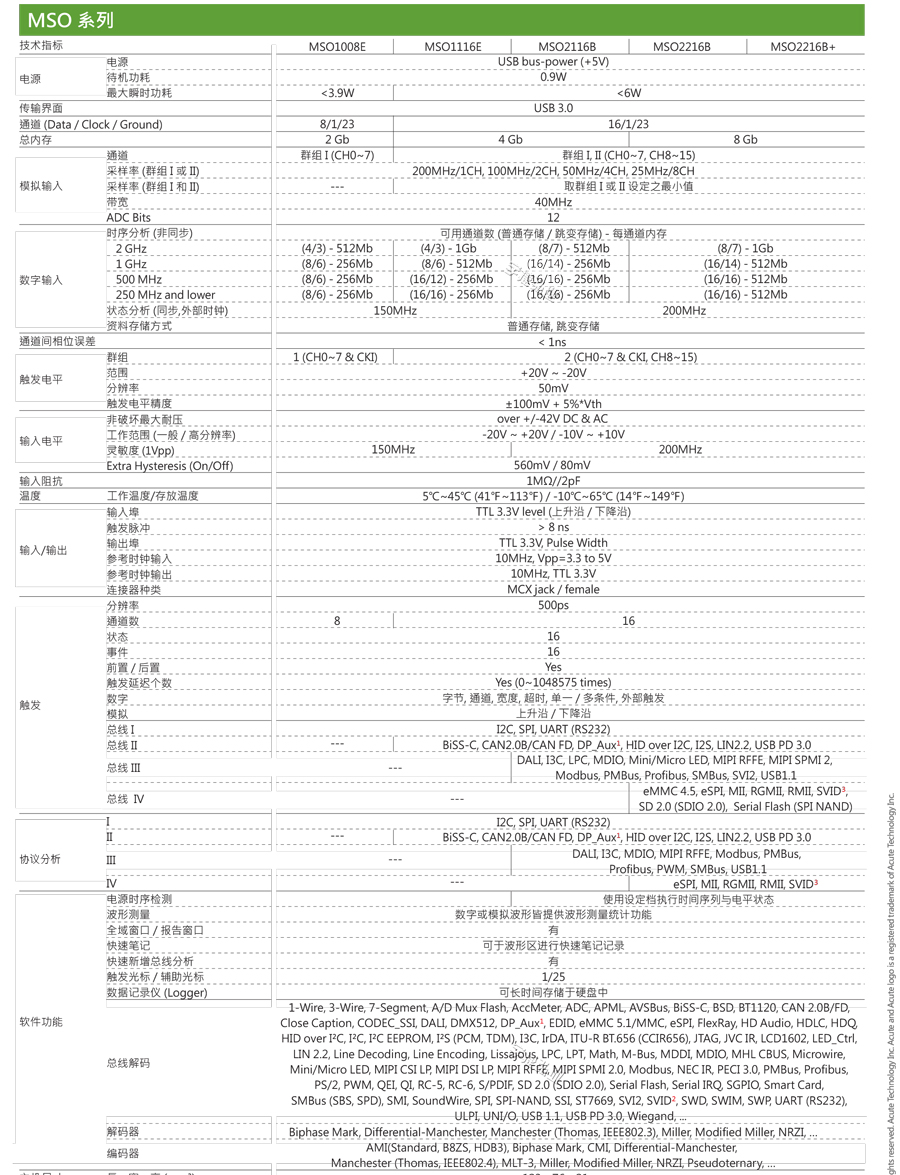

一、三合一逻辑分析仪+协议分析仪+简易型示波器TravelBus MSO系列概述

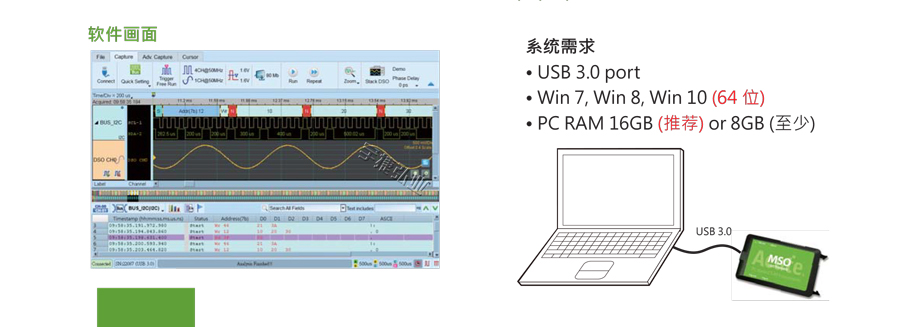

　　• PC-based, 接口/电源

　　• 8 / 16 通道 (同一通道可同时测量数字与模拟信号)

　　• 数字输入 : 2 GHz 时序, 200MHz 状态分析 (最高)

　　• 模拟输入 : 200 MS/s (最高), 带宽 40 MHz

　　• 8 Gb 总內存 (最大)

　　• 长时间记录功能可选择存储于电脑內存或硬盘

　　• 总线解码 : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, eSPI, I²C, I²S, I3C, MII, Serial Flash, SPI,

　　SVID², UART (RS232), USB PD 3.0, USB1.1, ... (90+)

　　• 总线触发 I : I2C, SPI, UART (RS232)

　　• 总线触发 II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, HID over I2C, I2S, LIN2.2, USB PD 3.0

　　• 总线触发 III : DALI, I3C, LPC, MDIO, Modbus, PMBus, Profibus, SMBus, SVI2, USB1.1, ...

　　• 总线触发 IV : eMMC 4.5, eSPI, MII, RGMII, RMII, SD 2.0 (SDIO 2.0), Serial Flash (SPI NAND), SVID³ • 协议分析I : I2C, SPI, UART (RS232)

　　• 协议分析 II : BiSS-C, CAN2.0B/CAN FD, DP_Aux¹, HID over I2C, I2S, LIN2.2, USB PD 3.0

　　• 协议分析 III : DALI, I3C, MDIO, MIPI RFFE, Modbus, PMBus, Profibus, PWM, SMBus, USB1.1

　　• 协议分析 IV : eSPI, MII, RGMII, RMII, SVID³

二、三合一逻辑分析仪+协议分析仪+简易型示波器TravelBus MSO系列模式

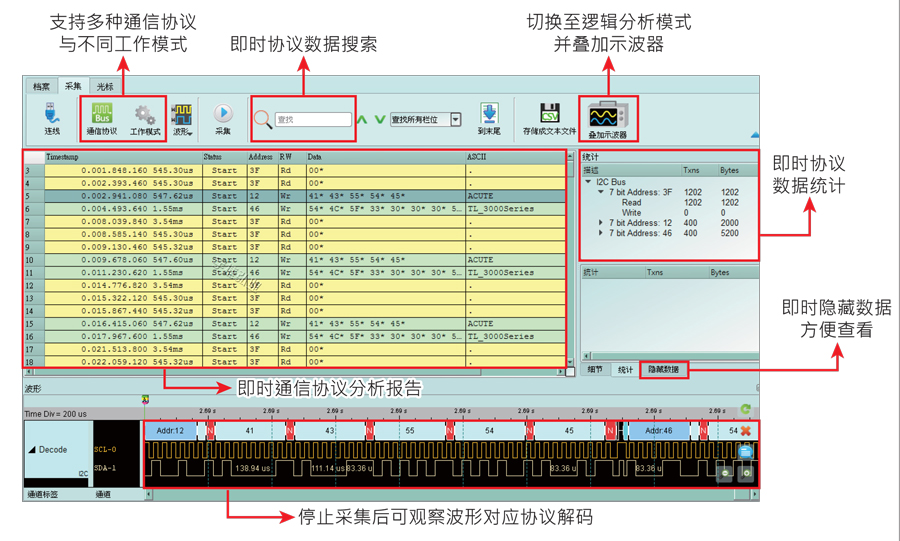

　　■协议分析仪模式：

　　硬件解码，不带波形，可即时显示通信协议数据，也可长时间记录保存协议数据资料，

　　亦可叠加示波器查看真实波形。适用时机：通信协议除错初期分析。

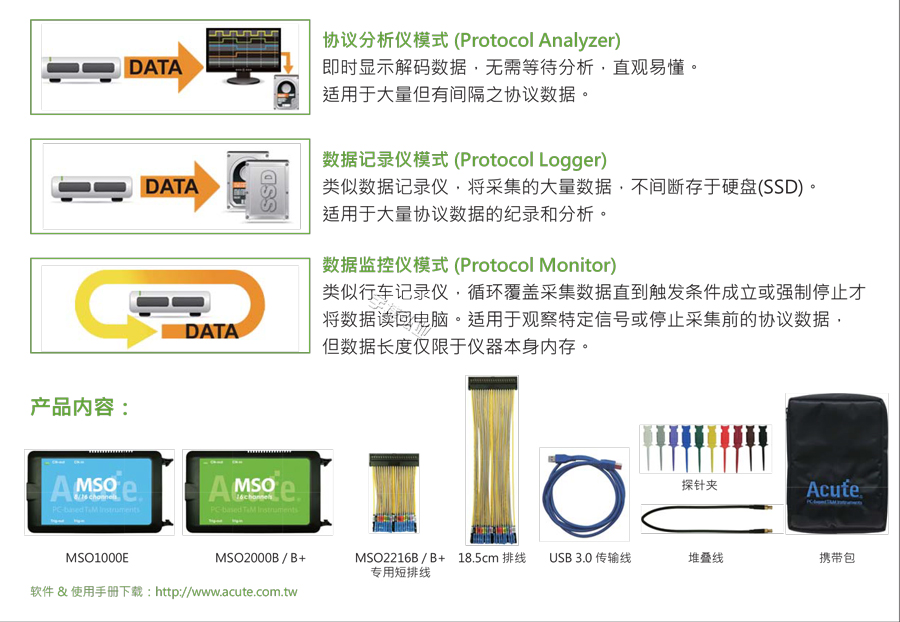

　　◆ 协议分析仪模式 (Protocol Analyzer)

　　即时显示解码数据，无需等待分析，直观易懂。 适用于大量但有间隔之协议数据。

　　◆ 数据记录仪模式 (Protocol Logger)

　　类似数据记录仪，将采集的大量数据，不间断存于硬盘(SSD)。

　　适用于大量协议数据的纪录和分析。

　　◆ 数据监控仪模式 (Protocol Monitor)

　　类似行车记录仪，循环覆盖采集数据直到触发条件成立或强制停止才 将数据读回电脑。适用于观察特定信号或停止采集前的协议数据， 但数据长度仅限于仪器本身内存。

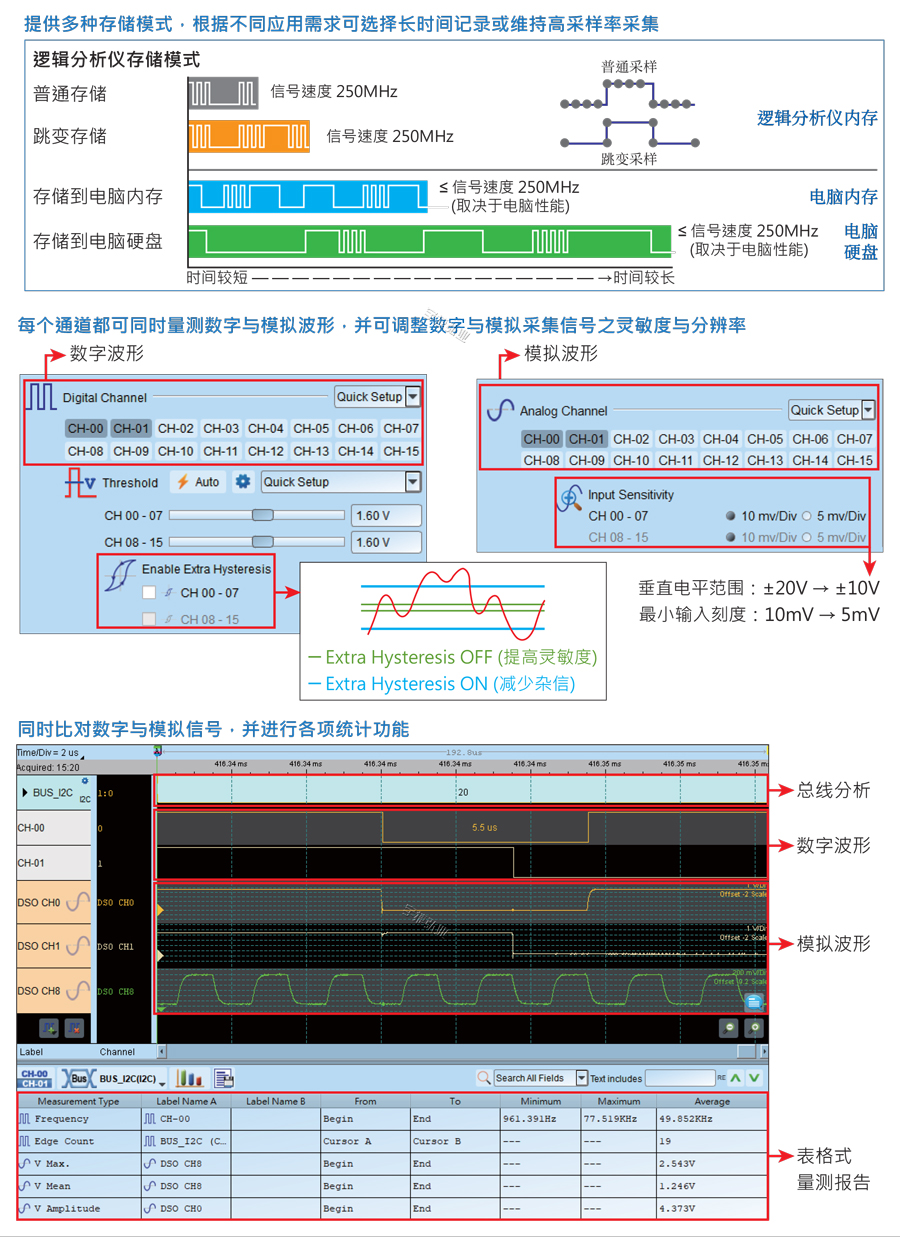

      ■逻辑分析仪模式：

　　采集数字波形信号，搭配多样触发条件做信号定位，辅以总线解码。

　　内建简易型示波器同时比对数字与模拟信号。
