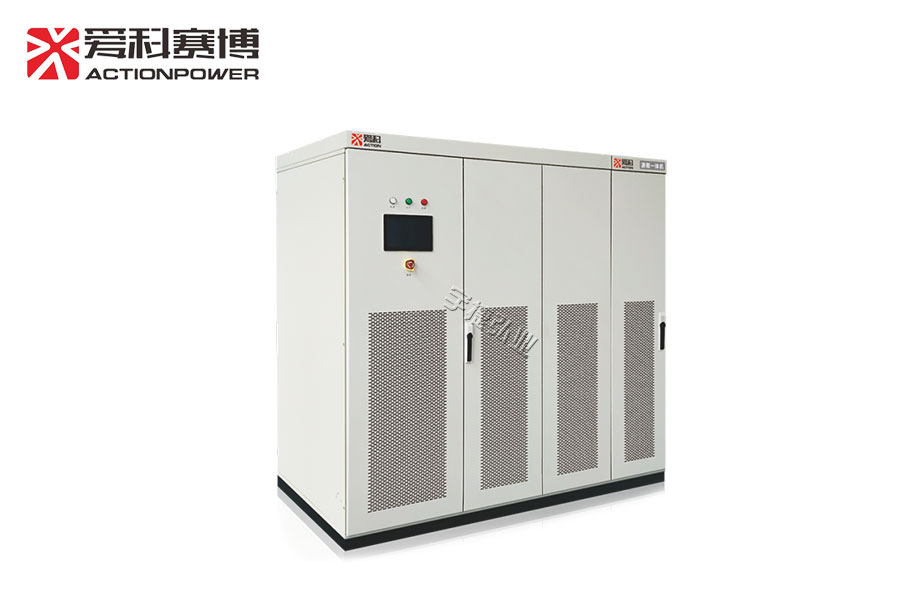

爱科赛博回馈型交流源载一体机AGL系列

一、回馈型交流源载一体机AGL系列概述

　　爱科赛博于2021年推出第三代模块化A系列大功率交流电网模拟源，打破工频机的技术瓶颈，实现高动态(<1ms)，高精度(0.001Hz)，高功率密度(体积小)的特性，为用户带来全新的使用体验。 2022年爱科赛博再推出第四代A系列回馈型交流源载一体机：同时具有电网模拟源和交流负载模拟的双重功能，满足新能源行业各种测试。源模式可模拟国内、国际电网的正常及异常特性；载模式可模拟线性RLC负载、整流性负载和开关性负载，填补了大功率交流电子负载的市场空白。

　　A系列回馈型交流源载一体机具备矩阵式并联能力，可实现试验室多工位独立运行工况，提高了电源的使用效率。爱科赛博已为第三方检测机构提供容量高达6MW四工位的新能源测试平台，该平台是国内最大的低压测试系统。

　　在新能源相关行业,如光伏并网逆变器、储能系统ESS╱储能变流器PCS、微电网、车载充电器OBC/BOBC、大功率充电桩，不间断电源UPS等产品测试中，交流电源和交流负载功能二合一，帮助客户降低采购成本。该设备与传统无源负载相比，电能回馈电网,更符合低碳社会的时代需求。再次引领新一代大功率交流电源的发展方向。

二、回馈型交流源载一体机AGL系列交流负载优势及功能

　　◆ 线性负载特性模拟：内置5种RLC网络模型，可灵活调节参数以模拟线性负载特性，充分验证被测品在不同阻抗模式下的产品性能。

　　◆ 非线性负载特性模拟

　　◆ 负载模式下1ms动态

　　◆ 丰富的波形数据库：内建多种不同类型的波形，如三角波、正弦波、方波、削波等，用户可通过菜单调用并在屏幕上显示出选择的波形。

三、回馈型交流源载一体机AGL系列电网模拟器优势及功能

　　◆ 谐波：电源允许以50Hz或60Hz的基本频率叠加2-50次的谐波，可用于GB/T14549-1993、GB/T24337-2009。

　　◆ 间谐波：电源可叠加40Hz-3000Hz的间谐波形成输出电压的失真波形。可设置起始频率、终止频率、间隔时间等，进行间谐波扫频的测试，满足IEC61000-4-13标准的测试。

　　◆ 闪变：电源可直接设置闪变等级，轻松模拟电网闪变特性，用于测试被试品闪变适应性。

　　◆ 高/低电压穿越：电源可进行单相、两相、三相高/低压穿越的测试；可设置穿越点的触发相位角，满足多种标准的测试；电源穿越最低电压小于5V，典型上升/下降时间1ms。

　　◆ 三相不平衡：电源可设置不平衡电压、相位等信息，并自动显示不平衡因子，使电源处于不平衡状态输出；也可直接设置不平衡因子，自动计算不平衡因子下的电压、相位等信息并进行输出，轻松模拟电网不平衡特性，用于测试被试品电压不平衡度适应性。

　　◆ 丰富的波形数据库：内置多达27种典型谐波电压波形，方便用户一键调取。

　　◆ 高动态电网输出特性： 电源动态响应快,可进行1ms中断测试。

　　◆ 通用可编程：电源具有STEP、LIST、PULSE模式，支持多达100步嵌套编程，且整个编程可循环999次。输出电压、频率、相位可根据客户需求进行编程输出，可通过变化时间、维持时间及编程步数、循环次数等，组合成多序列复杂的输出模式，满足复杂工况的测试，可应用于过欠压、过欠频等的测试。编程数据具有记忆功能并支持导入、导出。电源在输出范围内可连续编程，波形正常无畸变。
