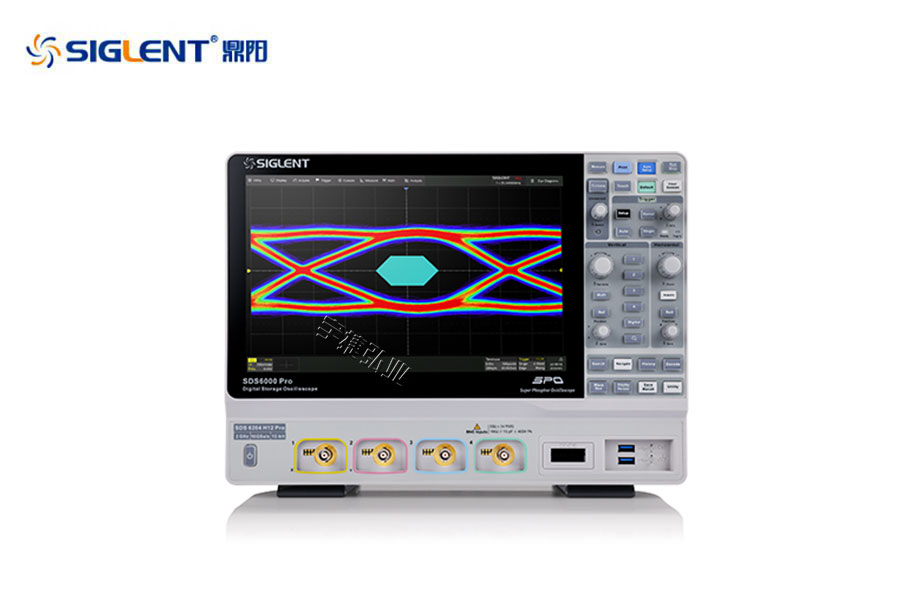

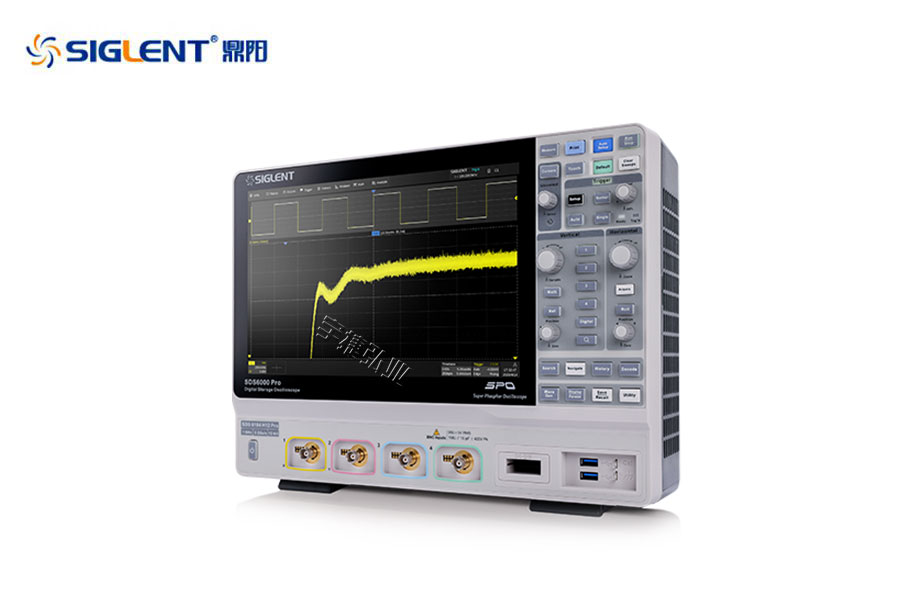

鼎阳SIGLENT高分辨率数字示波器SDS6000 Pro系列
◆ 带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz
◆ 垂直分辨率：12-bit(H12)/10-bit(H10)
◆ 实时采样率：10 GSa/s(2 GHz带宽型号)
◆ 存储深度：500 Mpts(2 GHz带宽型号)
欢迎垂询：137 5117 6688（微信同号）QQ138235948
一、高分辨率数字示波器SDS6000 Pro系列主要特性
◆ 带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz
◆ 垂直分辨率：12-bit(H12)/10-bit(H10)
◆ 低本底噪声：在 2 GHz全带宽下低至153 μVrms
◆ 实时采样率： 10 GSa/s(2 GHz带宽型号)
◆ 存储深度： 500 Mpts(2 GHz带宽型号)
◆ 波形刷新率：750,000 wfm/s(Sequence模式)
二、高分辨率数字示波器SDS6000 Pro系列概述

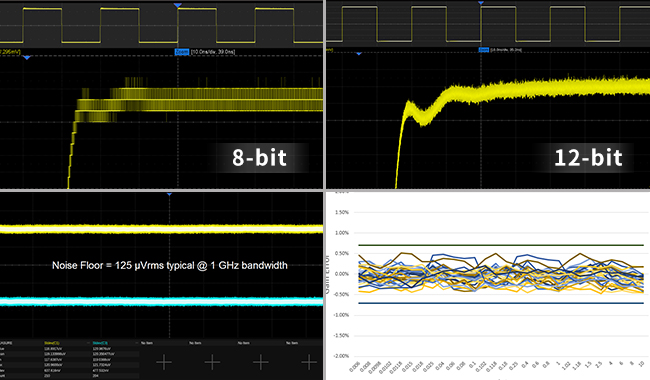

● 高分辨率示波器，满足更高精度的测试需求
· 12-bit高分辨率ADC采样，更好地呈现波形细节
· 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能
· 典型值±0.5%的直流增益精度

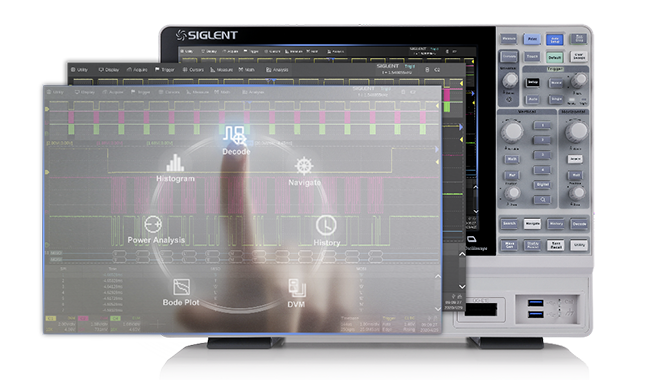

● 优秀的用户界面和用户体验
· 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800
· 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率
· 内嵌WebServer，可直接通过网页远程访问和操作示波器
· 支持鼠标和键盘操作

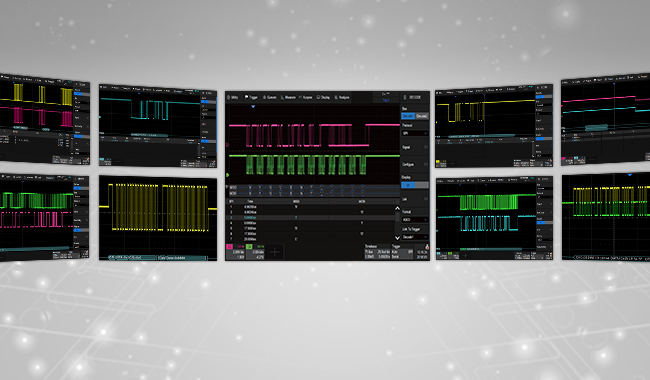

● 覆盖多种行业的串行协议触发和解码
SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。
· I2C, SPI 嵌入式串行协议触发及解码
· UART PC串行协议触发及解码
· CAN, CAN FD, LIN, FlexRay ,SENT 汽车串行协议触发及解码
· I2S 音频串行协议触发及解码
· MIL-STD-1553B 航空航天串行协议触发及解码
· Manchester 以太网串行协议解码
● 强大的测量功能
SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。
参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差;可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况;趋势图可反应参数随时间的变化规律。
此外，对水平方向上的测量(如周期、脉宽等)，摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。

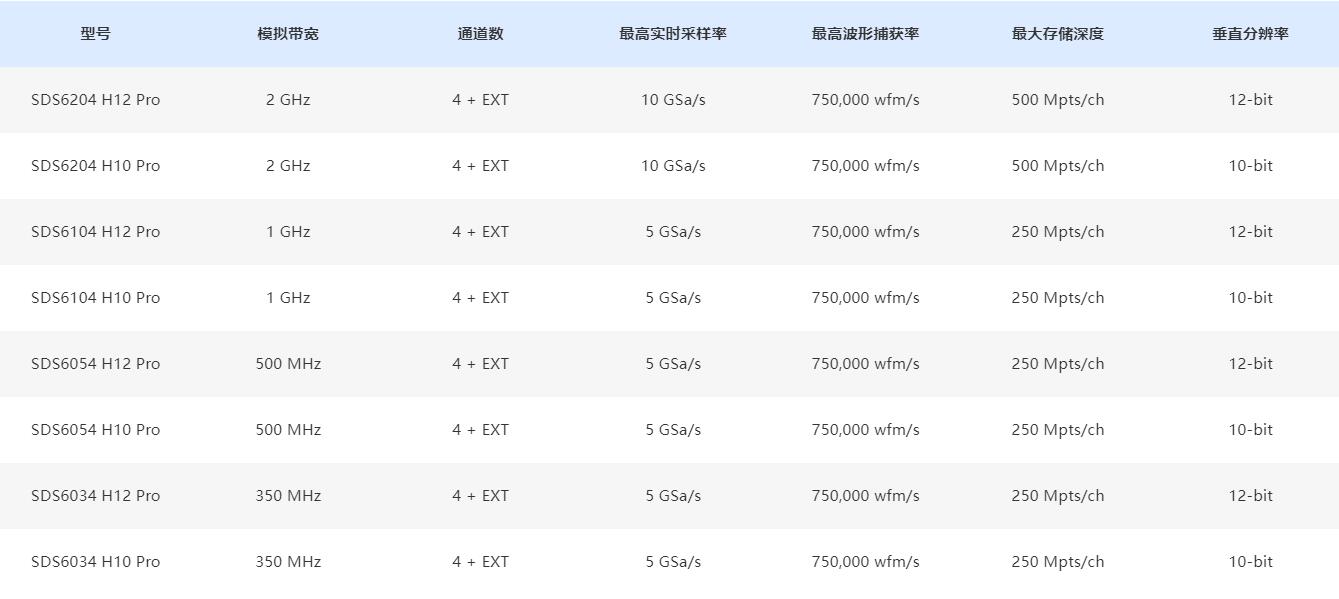

高分辨率数字示波器SDS6000 Pro系列规格参数
高分辨率数字示波器SDS6000 Pro系列订购信息（欢迎来电详询137 5117 6688 微信同号，专业技术人员为您匹配最适合您需求的产品）
◆SDS6204 H12 Pro：通道数4+EXT，带宽2GHz，实时采样率10GSa/s（ESR）@全部通道，存储深度500Mpts/ch（单通道）/250Mpts/ch（双通道）/125Mpts/ch（四通道），垂直分辨率12-bit/10bit
◆SDS6204 H10 Pro：通道数4+EXT，带宽2GHz，实时采样率10GSa/s（ESR）@全部通道，存储深度500Mpts/ch（单通道）/250Mpts/ch（双通道）/125Mpts/ch（四通道），垂直分辨率12-bit/10bit
◆SDS6104 H12 Pro：通道数4+EXT，带宽1GHz，实时采样率5GSa/s（交织模式）/2.5GSa/s（非交织模式），存储深度250Mpts/ch（交织模式）/125Mpts/ch（非交织模式），垂直分辨率12-bit/10bit
◆SDS6104 H10 Pro：通道数4+EXT，带宽1GHz，实时采样率5GSa/s（交织模式）/2.5GSa/s（非交织模式），存储深度250Mpts/ch（交织模式）/125Mpts/ch（非交织模式），垂直分辨率12-bit/10bit
◆SDS6054 H12 Pro：通道数4+EXT，带宽500MHz，实时采样率5GSa/s（交织模式）/2.5GSa/s（非交织模式），存储深度250Mpts/ch（交织模式）/125Mpts/ch（非交织模式），垂直分辨率12-bit/10bit
◆SDS6054 H10 Pro：通道数4+EXT，带宽500MHz，实时采样率5GSa/s（交织模式）/2.5GSa/s（非交织模式），存储深度250Mpts/ch（交织模式）/125Mpts/ch（非交织模式），垂直分辨率12-bit/10bit
◆SDS6034 H12 Pro：通道数4+EXT，带宽350MHz，实时采样率5GSa/s（交织模式）/2.5GSa/s（非交织模式），存储深度250Mpts/ch（交织模式）/125Mpts/ch（非交织模式），垂直分辨率12-bit/10bit
◆SDS6034 H10 Pro：通道数4+EXT，带宽350MHz，实时采样率5GSa/s（交织模式）/2.5GSa/s（非交织模式），存储深度250Mpts/ch（交织模式）/125Mpts/ch（非交织模式），垂直分辨率12-bit/10bit
