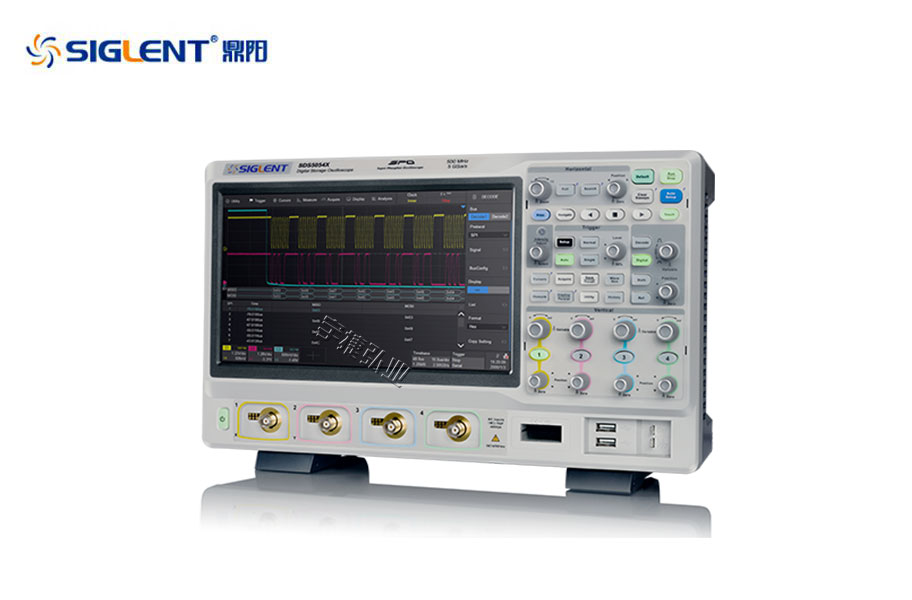

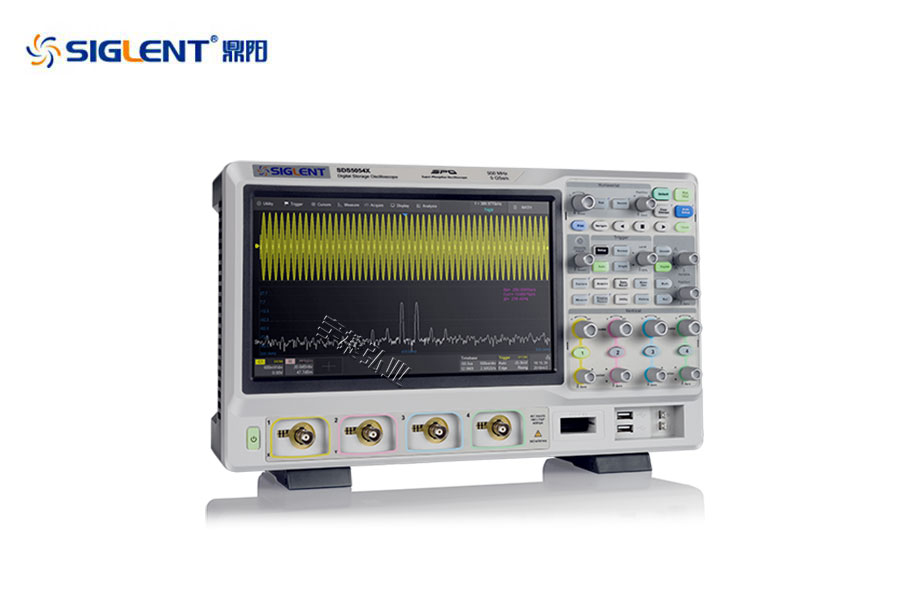

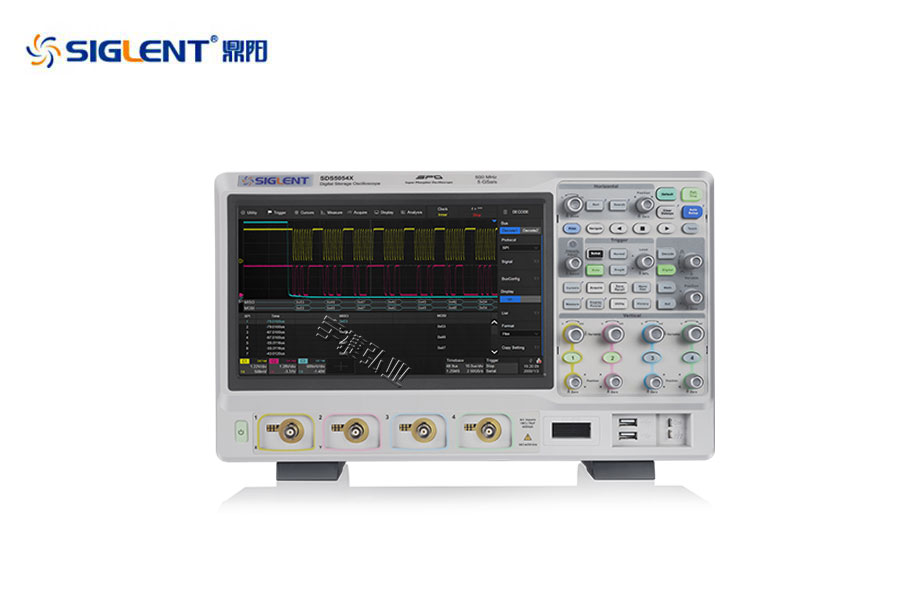

鼎阳SIGLENT超级荧光示波器SDS5000X系列

一、超级荧光示波器SDS5000X系列主要特性

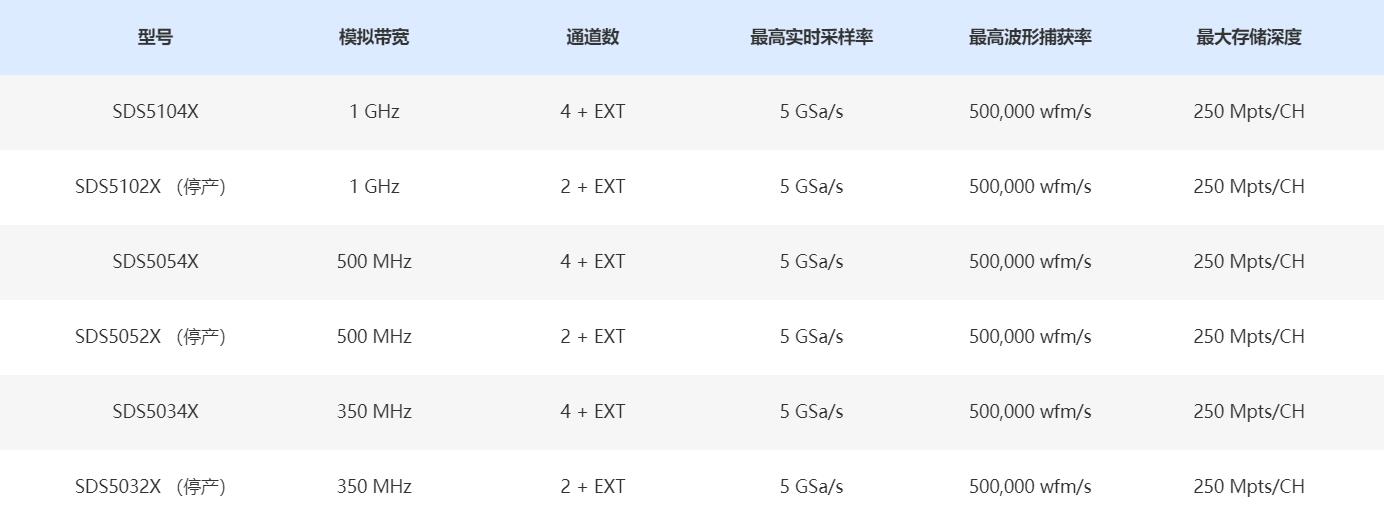

　　◆ 带宽350 MHz, 500 MHz, 1 GHz

　　◆ 实时采样率 5 GSa/s

　　◆ 存储深度 250 Mpts

　　◆ 波形刷新率500,000 wfm/s(Sequence模式)

　　◆ 混合信号测量(MSO)

二、超级荧光示波器SDS5000X系列概述

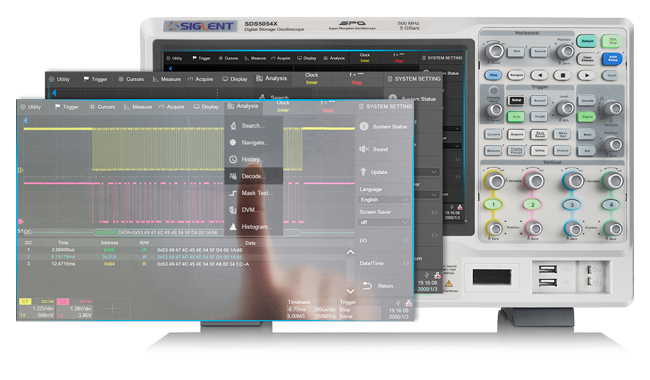

　　◆ 多点触摸，远程控制

　　SDS5000X配备10.1英寸触屏，可快速调整波形位置，设定区域触发，进行参数选择和设置。SDS5000X支持多达几十种参数测量，如果用传统的旋钮进行选择，无疑会耗费大量时间，触屏选择，省时省力。此外，SDS5000X还支持外接鼠标和键盘。

　　网页远程控制(Webserver)，无需安装大容量的驱动程序即可远程控制示波器，通过后端VGA接口，可进行测量结果演示。同时，SDS5000X也配备了免费的上位机软件，支持SCPI编程命令。

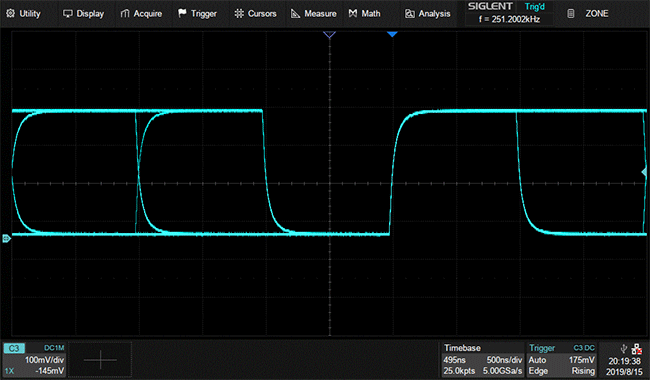

　　◆ 丰富的触发类型

　　SDS5000X支持多达11种智能触发类型，能快速触发不同特征的信号。比如使用欠幅触发(Runt)可快速在设定幅度值处触发。

　　特殊的信号使用传统的触发类型可能需要进行接近20步的设置步骤，为此，SDS5000X在所有触发类型上面都增加了区域触发功能。通过简单的画定触发区域框即可对复杂信号进行‘’一步触发‘’。

　　SDS5000X支持的触发源包括4个模拟通道，16个数字通道，EXT,EXT/5,AC Line。

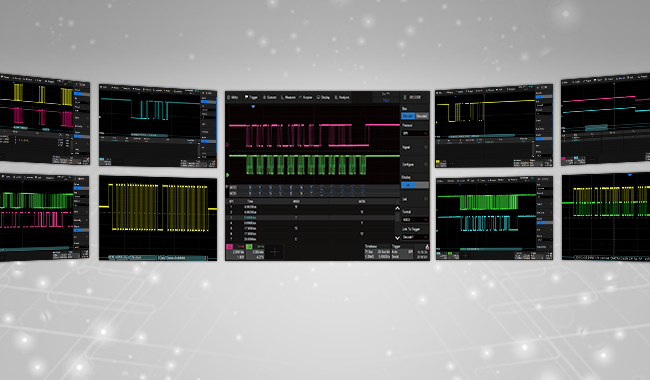

　　◆ 覆盖多种行业的串行协议触发和解码

　　SDS5000X提供多种串行协议触发和解码，覆盖多个行业。

　　   ·I2C, SPI 嵌入式串行协议触发及解码

　　   ·UART PC串行协议触发及解码

　　   ·CAN, CAN FD, LIN, FlexRay 汽车串行协议触发及解码

　　   ·I2S 音频串行协议触发及解码

　　   ·MIL-STD 1553B 航空航天串行协议触发及解码

　　◆ 强大的测量功能

　　SDS5000X目前可支持超过55种参数测量。高级测量功能可同时测量12种参数，并以趋势图的形式显示参数值变化趋势。打开统计功能可显示参数当前值，平均值，最小值，最大值，标准差和统计次数。并且参数值分布情况可以直方图的方式形象展示，比如在测时钟抖动时，可直观看到抖动的分布情况。

　　如果要选择特定的区域进行测量，可使用门限测量功能，然后移动光标进行区域选择。

　　测量的信源选择包括模拟和数字通道以及Zoom之后的信号，MATH波形，Ref波形。

　　◆ 多合一的示波器

　　SDS5000X集多种功能于一体，大大节省了空间并给用户提供了更多的价值。

　　   ·16通道逻辑分析仪

　　   ·25 MHz隔离信号源模块，可配合波特图功能进行电源环路响应测试

　　   ·模板测试

　　   ·数字万用表

　　   ·波特图功能

　　   ·电源分析软件

　　   ·计数器

　　   ·频率计
