六合一逻辑分析仪+协议分析仪+示波器MSO3000系列皇晶Acute

一、六合一逻辑分析仪+协议分析仪+示波器MSO3000系列概述

　　• 六合一仪器：数据记录仪, 示波器, 数字电表, 频率计,逻辑分析仪, 协议分析仪

　　• PC-based, USB3.0 接口 / 供电 (Type-A / Type-C)

　　• 总內存：4 Gb

　　• 数据记录仪：长时间记录于硬盘

　　• 示波器：4 通道 (可叠加至 16 通道)

　　                 1 GS/s 采样率, 200 MHz 带宽

　　• 数字电表分辨率：3 位

　　• 频率计分辨率：5 位

　　• 逻辑分析仪：16 通道, 2 GS/s 时序分析, 250 MHz 状态分析

　　      总线解码：CAN 2.0B/CAN FD, DP_Aux[1], eSPI, I²C, I²S, MII, MIPI I3C 1.1, MIPI RFFE 3,MIPI SoundWire, MIPI SPMI 2, SPI Flash, SVI3[2], SVID[3], UART, USB PD 3.1, ...(100+)

　　      总线触发：CAN2.0B/CAN FD, eSPI, MII, MIPI I3C 1.1, RGMII, RMII, SVI3[2], SVID[3], ... (30+)

　　• 协议分析仪：CAN2.0B/CAN FD, eSPI, MII, MIPI I3C 1.1, RGMII, RMII, SVI3[2], SVID[3], ... (20+)

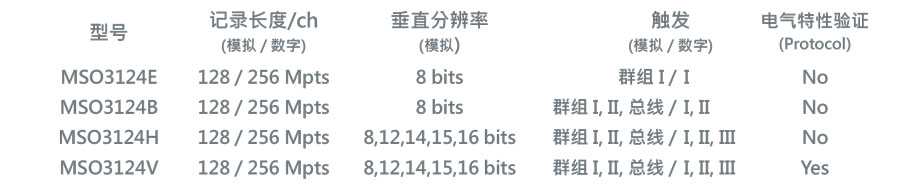

二、六合一逻辑分析仪+协议分析仪+示波器MSO3000系列型号

三、六合一逻辑分析仪+协议分析仪+示波器MSO3000系列系统需求

　　• USB 3.0 port

　　• Windows 7/8/10/11 (64-bit)

　　  Linux Ubuntu (64-bit)*

　　  macOS*

　　• PC RAM 16GB

四、六合一逻辑分析仪+协议分析仪+示波器MSO3000系列软件画面
