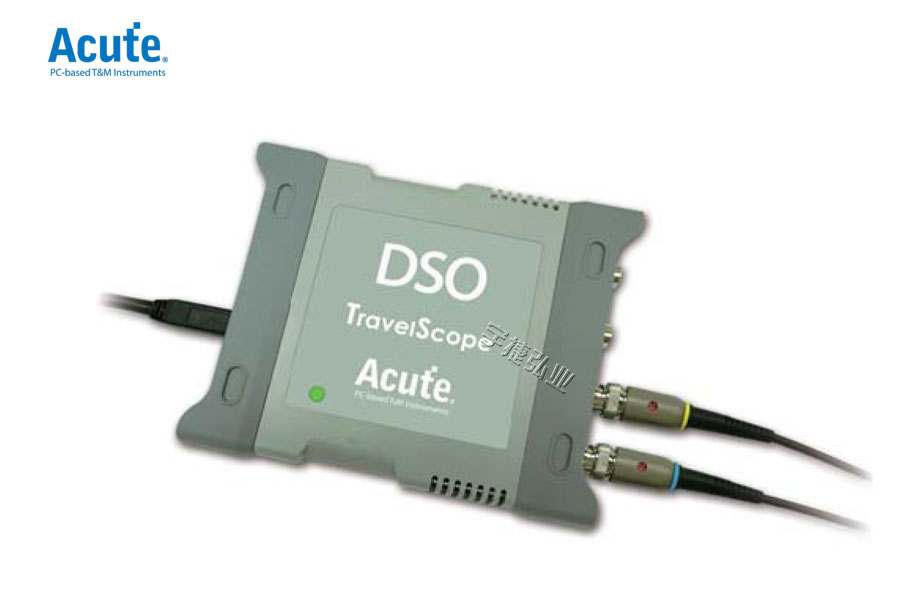

数字存储示波器TS3000系列TravelScope皇晶Acute

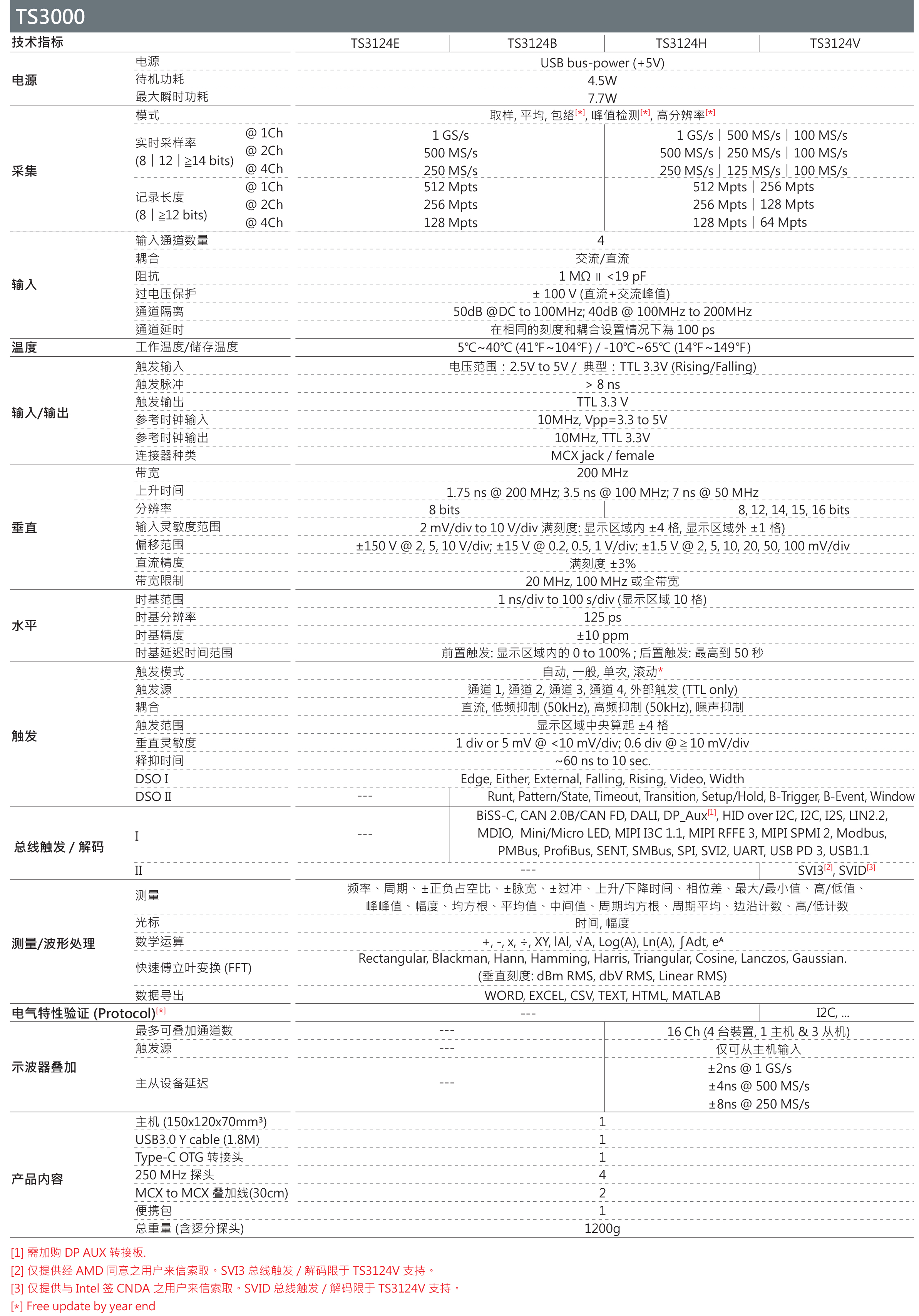

一、数字存储示波器TS3000系列概述

　　• PC-based, USB3.0 接口 / 供电 (Type-A / Type-C)

　　• 记录长度 ：128Mpts/ch

　　• 通道 ：4

　　• 采样率 ：1 GS/s

　　• 带宽 ：200 MHz

　　• 数据记录仪：长时间记录于硬盘

　　• 数字电表 ：3 位分辨率

　　• 频率计 ：5 位分辨率

　　• DSO 触发 I：Edge, Either, External, Falling, Rising, Video, Width

　　• DSO 触发 II : Runt, Pattern/State, Timeout, Transition, Setup/Hold, B-Trigger, B-Event, Window

　　• 总线触发/ 解码 I ：BiSS-C, CAN 2.0B/CAN FD, DALI, DP_Aux[1], MIPI I3C 1.1, USB PD 3, ...

　　• 总线触发/ 解码 II：SVI3[2], SVID[3]

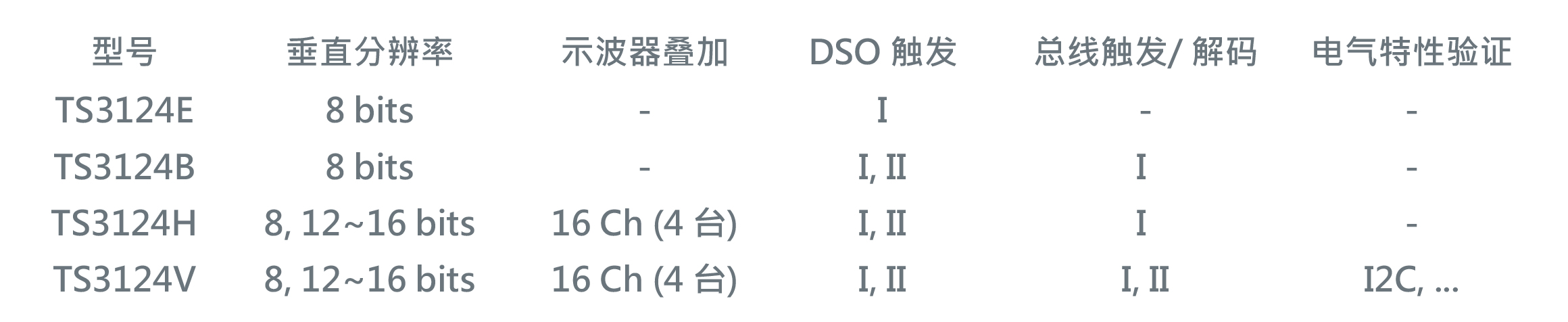

二、数字存储示波器TS3000系列型号

三、数字存储示波器TS3000系列系统需求

　　• USB 3.0 port

　　• Windows 7/8/10/11 (64-bit)

　　   Linux Ubuntu (64-bit)*

　   　macOS*

　　• PC RAM 16GB

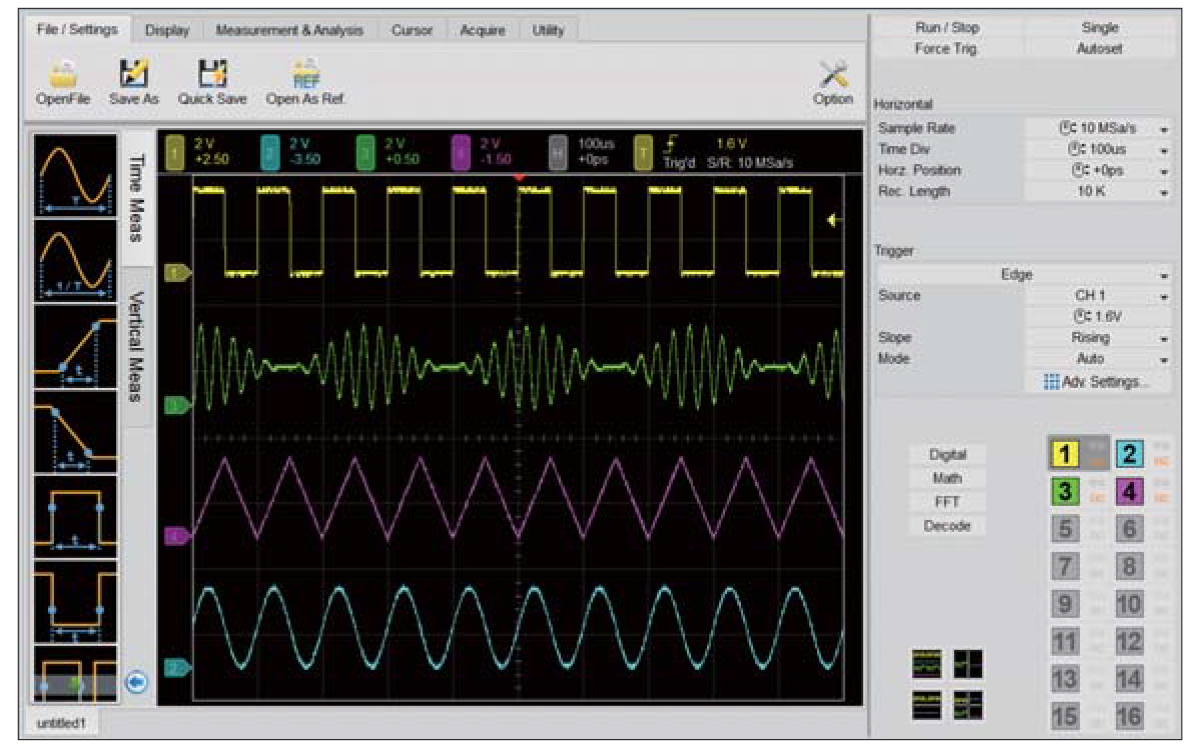

四、数字存储示波器TS3000系列软件画面
