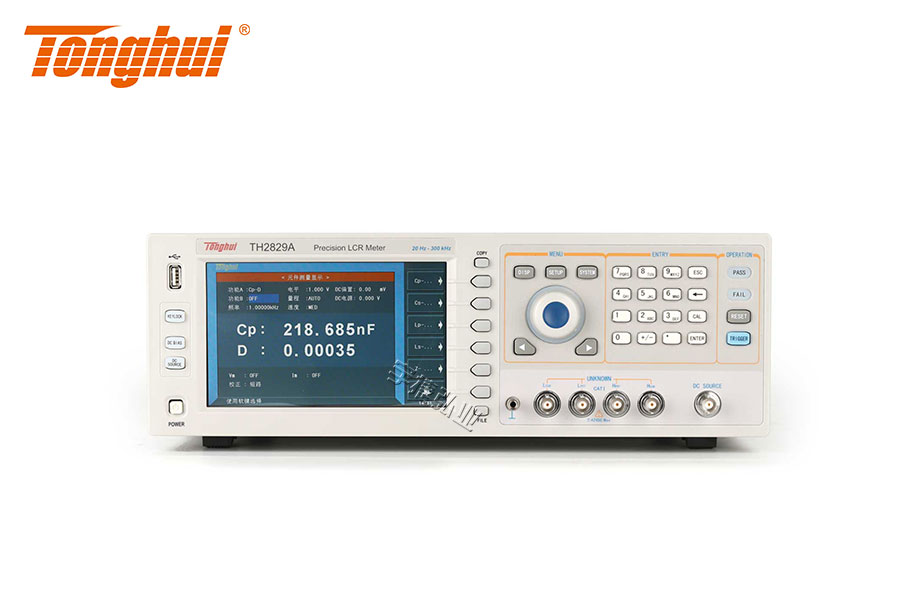

自动元件分析仪TH2829A

一、自动元件分析仪TH2829A概述

　　同惠凭借强大的阻抗测试技术和丰富的研发经验，不断推出新的阻抗测试产品——TH2829系列自动元件分析仪是我公司最新推出的又一力作。

　　TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。

　　得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率最高为：20Hz-1MHz。具有0.05%的测试淮确度、9ms/次的最高测试速度。仪器配有HANDLER、USB、LAN、RS232C、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户较好的性价比体验。

　　TH2829系列元件分析仪可完全适用于各种工业和军用标准的测试要求。

二、自动元件分析仪TH2829A性能特点

　　◆ 测试频率：20Hz-300kHz，分辨率：1mHz

　　◆ 基本精度：0.05%

　　◆ 测试速度：9ms/次

　　◆ 压电陶瓷、超声波换能器等器件的阻抗分析与测试

　　◆ 连续曲线扫描/图形分析功能

　　◆ 可同时显示四种测量参数

　　◆ 800×RGB×480 7寸TFT LCD显示器

　　◆ 内置100组LCRZ设定文件

　　◆ GIF图像、CSV数据文件USB存储器直接存储

　　◆ HANDLER、USB、LAN 、RS232C、GPIB（选件）DCI接口

　　◆ 信号源选择10V/100mA可编程AC测试电平

　　◆ 10V/100mA可编程DC偏置电源10V/50mA独立DC电压源

　　◆ 1A直流偏置电流源（选配）120A外部偏流源（选配）

　　◆ 最多201点列表扫描

三、自动元件分析仪TH2829A应用

　　◆ 无源元件：

　　   电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

　　◆ 半导体元件：

　　   LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析

　　◆ 其它元件：

　　   印制电路板、继电器、开关、电缆、电池等的阻抗评估

　　◆ 介质材料：

　　   塑料、陶瓷和其它材料的介电常数和损耗角评估

　　◆ 磁性材料：

　　   铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

　　◆ 半导体材料：

　　   半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
