鼎阳SIGLENT数字示波器SDS1000A系列

一、数字示波器SDS1000A系列主要特性

　　◆ 模拟通道带宽 50 MHz、70 MHz、100 MHz、150 MHz

　　◆ 最大存储深度 2 Mpts

　　◆ 实时采样率高达1 GSa/s，等效采样率50 GSa/s

　　◆ 2通道 + 1个外触发通道

　　◆ 接口USB Host & Device、LAN、Pass/Fail

二、数字示波器SDS1000A系列概述

　　深存储模式搭配一键Zoom功能，兼顾全局和细节

　　SDS1072A, SDS1102A, SDS1152A 具有深存储模式，存储深度高达2 Mpts。并且SDS1000A 全系列都具有一键Zoom 的功能。 一键式设计的视窗扩展功能可对整体波形的局部做波形扩展显示，极大方便了用户对波形的观察、测量和分析。

　　在深存储模式下，用户能够使用更高的采样率捕获更长时间的信号，然后使用一键Zoom功能快速放大需要关注的区域，保证了精细的波形分辨率，既能纵览全局，也能呈现细节。

　　强大的数据分析处理和保存能力

　　SDS1000A 系列产品支持电压、时间和和延迟3大测试种类，共计32种参数。用户可根据需求配置5组参数显示，也可全部显示32种参数的测量结果。

　　SDS1000A 系列还支持5种数学运算： +、-、*、/、FFT。测量和运算的结果、波形数据及截图可通过前面板的Print按键，一键保存到U盘。

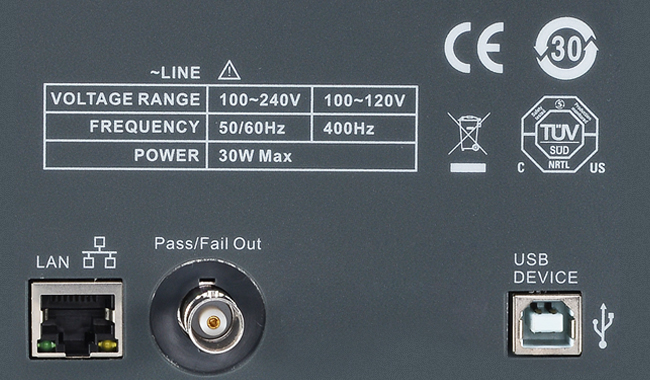

　　丰富的硬件接口及远程控制

　　SDS1000A系列支持的接口包括

　　USB Host               可用于连接外部U盘，进行数据和图片的保存

　　USB Device            可通过标配的USB Device连接线连接示波器到电脑，并通过免费的EasyScope上位机软件进行远程控制

　　LAN (VXI-11)          可通过网线将示波器接入电脑所在的局域网络，发送SCPI命令及其他远程控制。

　　Pass/Fail 接口        Pass/Fail 测试时，输出脉冲波形
