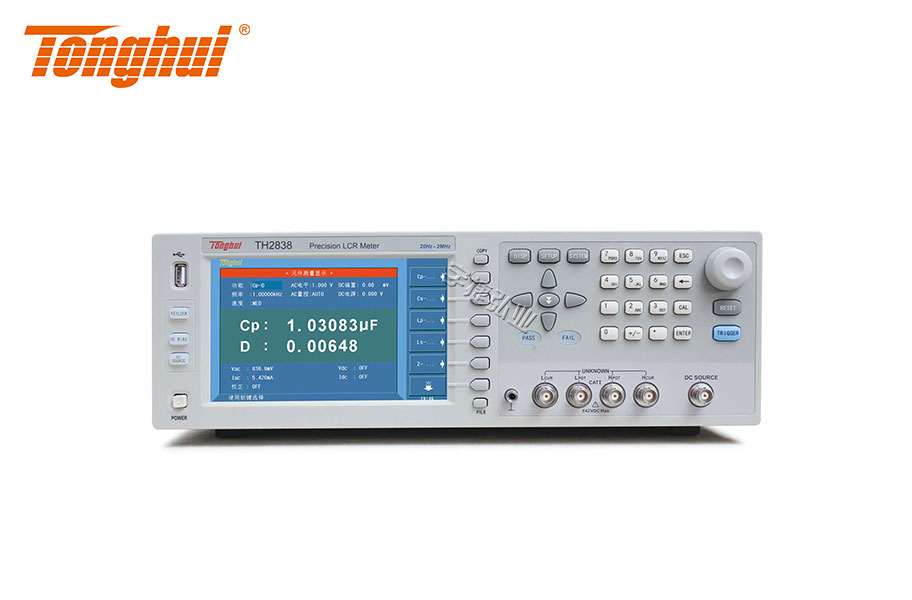

精密LCR数字电桥TH2838/TH2838A/TH2838H

一、精密LCR数字电桥TH2838/TH2838A/TH2838H概述

　　TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频车范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测重要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测里。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

　　TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。

　　TH2838/TH2838H/TH2838A是电子元器件设计、检验、质里控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。

　　TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。

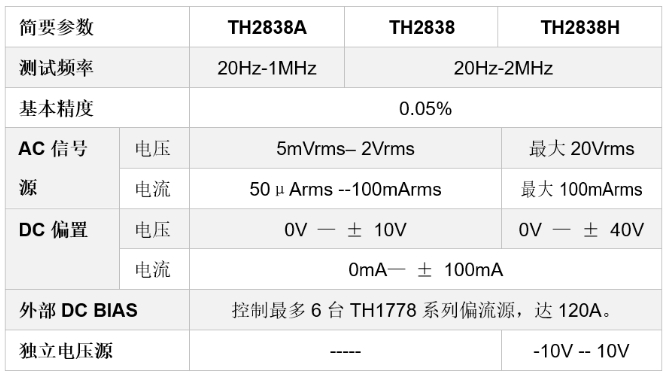

二、精密LCR数字电桥TH2838/TH2838A/TH2838H性能特点

　　◆ 测试频率：20Hz-2MHz，分辨率：最高0.1mHz

　　◆ 基本精度：0.05%

　　◆ 测试速度：最快5.6ms/次

　　◆ 测试原理：自动平衡电桥

　　◆ 高功率：信号源20V/100m4

　　   DC偏置：±40V/100mA

　　   外部DC BIAS偏置最大可达120A

　　   独立电压源：±10V可编程输出

　　◆ 高稳定性和一致性：高达15个测试里程配置

　　◆ 高分辨：7英寸，800×480分辨率

　　◆ 多功能参数列表扫描

　　◆ 多参数图形化扫描功能

　　◆ 变容二极管自动极性功能

　　◆ 10档分选功能，分选结果声光报警

　　◆ 存储空间：内置40组设定交件，USB扩展500组设定交件、数据记录文件、图片文件

　　◆ Ls-R_DC同时测试

　　◆ 高兼容性：支持SCPI指令集，兼容KEYSIGHT E4980A、E4980AL、HP4284A等应用

三、精密LCR数字电桥TH2838/TH2838A/TH2838H应用

　　◆ 无源元件：

　　   电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

　　◆ 半导体元件：

　　   LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性：晶体管或集成电路的寄生参数分析

　　◆ 其它元件：

　　   印制电路板、维电器、开关、电缆、电池等的阻抗评估

　　◆ 介质材料：

　　   塑料、陶瓷和其它材料的介电常数和损耗角评估

　　◆ 磁性材料：

　　   铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

　　◆ 半导体材料：

　　   半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
