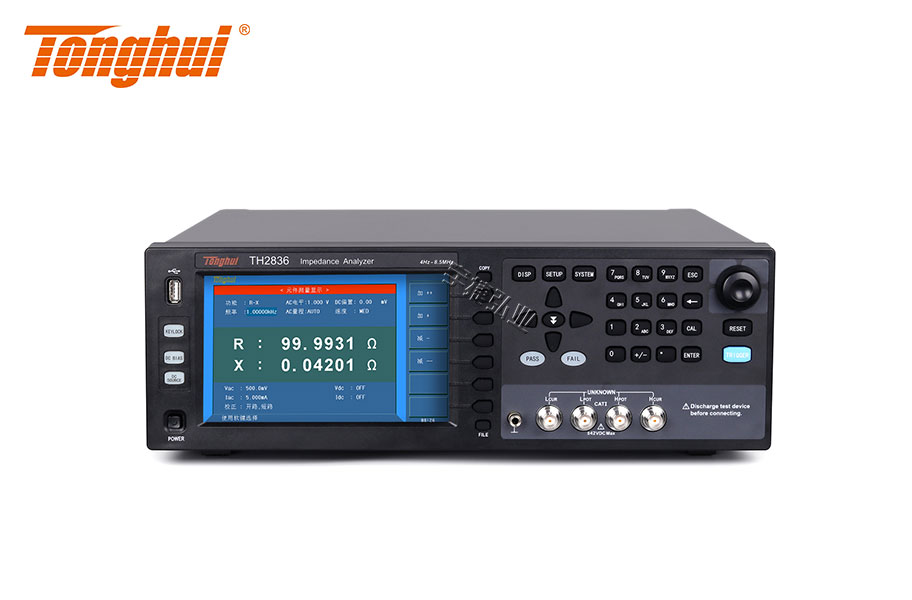

高频LCR数字电桥/阻抗分析仪TH2836

一、高频LCR数字电桥/阻抗分析仪TH2836概述

　　TH2836是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、4H2-8.5MHz的频率范围。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

　　TH2836支持2V交流测试信号和10V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。

　　TH2836是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。

二、高频LCR数字电桥/阻抗分析仪TH2836性能特点

　　◆ 测试频率：4Hz-8.5MHz

　　◆ 测试精度：0.05%

　　◆ 高速度：最快达5.6ms的测试速度

　　◆ 高分辨：7英寸，800x480分辨率

　　◆ 10点多参数列表扫描功能

　　◆ 数学运算功能

　　◆ 变容二极管自动极性功能

　　◆ 一键截屏功能

　　◆ 一键记录功能

　　◆ 10档分选功能，分选结果声光报警

　　◆ 超大的存储空间：内置：40组设定文件

　　                            扩展：可通过USB存储器存储500组设定文件、图像文件、数据记录文件

　　◆ 高兼容性：支持SCPI指令集，兼容KEYSIGHTE4980A、E4980AL、HP4284A

三、高频LCR数字电桥/阻抗分析仪TH2836的应用

　　◆ 无源元件：

　　   电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

　　◆ 半导体元件：

　   　LED驱动集成电路寄生参数测试分析；变容二极管的C-Vdc特性；晶体管或集成电路的寄生参数分析

　　◆ 其它元件：

　　   印制电路板、继电器、开关、电缆、电池等阻抗评估

　　◆ 介质材料：

　　   塑料、陶瓷和其它材料的介电常数和损耗角评估

　　◆ 磁性材料：

　　   铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

　　◆ 半导体材料：

　　   半导体材料的介电常数、导电率和C-V特性

　　◆ 液晶材料：

　　   液晶单元的介电常数、弹性常数等C-V特性
