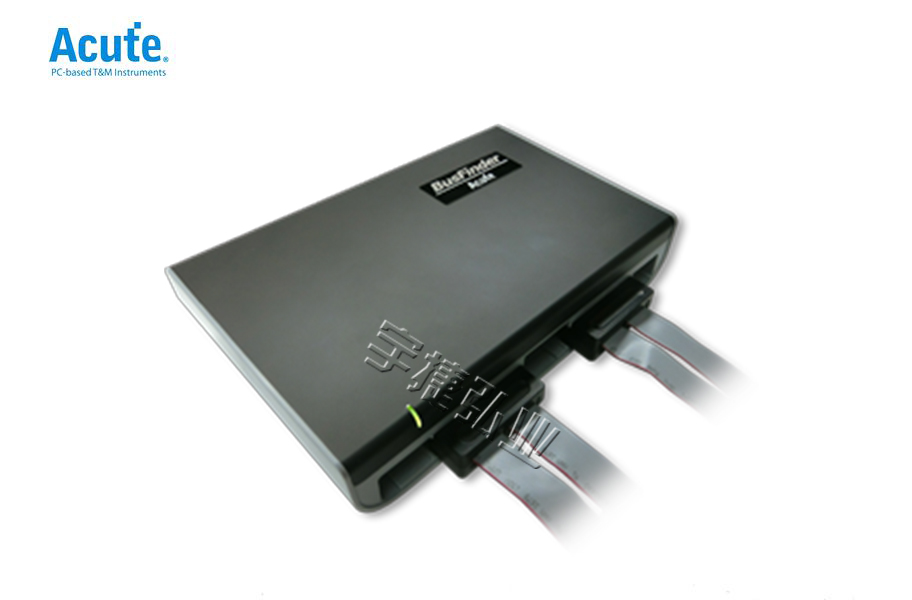

协议分析仪BF7264B/B+系列BusFinder皇晶Acute

一、协议分析仪BF7264B/B+系列BusFinder特点

　　◆ PC-based, 64通道

　　◆ USD3.0接口, 12V电源

　　◆ 32Gb总內存

　　◆ 2023年增加eDP1.4a分析仪功能：此方案仅于BF7264B/B+产品(正面有两个USB孔)适用

　　◆ 2023年增加SGMII分析仪功能：应用在新能源智能汽车中的以太网Mac协议测试。此方案仅于BF7264B产品适用。

二、协议分析仪选配：eMMC 5.1, MIPI D-PHY 1.2, NAND Flash, SD 3.0, SD 4.1 (UHS-II)，UFS2.1 (BF7264B+ Only)

　　◆ 实时显示协议资料

　　◆ 命令 (或资料) 触发

　　◆ 不同协议专用主动探头，便于接线并优化阻抗匹配

　　◆ 过滤不需资料，储存更多命令或资料

　　◆ 隐藏特定资料，简化阅读内容

　　◆ 搜寻特定资料

　　◆ 两组电压侦测及触发，利于定位掉电位置

　　◆ 资料统计，提供精准分析

　　◆ 协议记录器储存长时间的协议资料

　　◆ 协议监控器长时间 (数月以上) 监控协议资料

三、逻辑分析仪选配：eMMC5.1, NAND Flash, SD3.0, Serial Flash (SPI NAND), SPI

　　◆ 2.4GHz 时序分析

　　◆ 8 阶流程图式触发

　　◆ 提供波形显示

　　◆ 支援堆叠他牌示波器 (以实际支援机型为主)，同时观察数位及类比波形

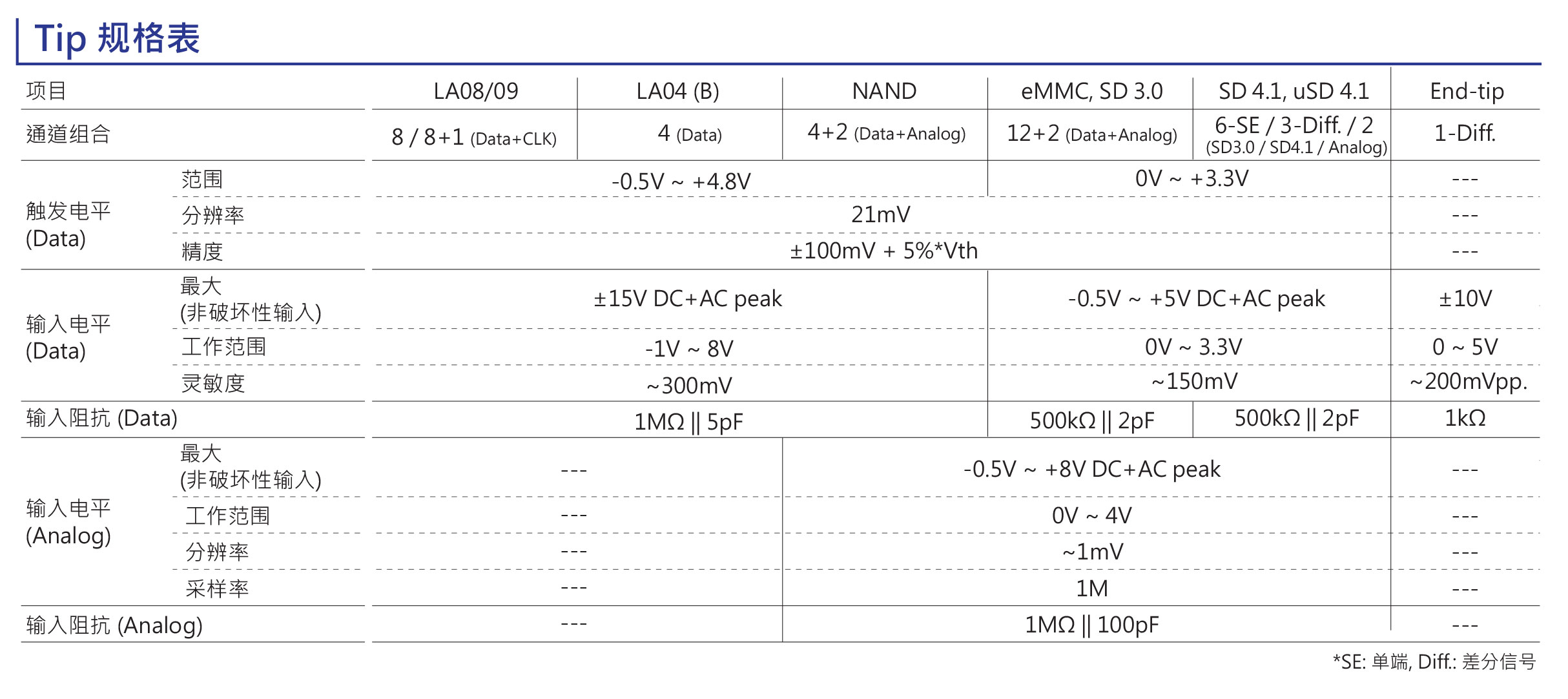

四、协议分析仪BF7264B/B+系列BusFinder Tip规格表

五、协议分析仪BF7264B/B+系列BusFinder系统需求

　　◆ USB 3.0 port

　　◆ Win 7, Win 8, Win 10 (64 位)

　　◆ PC RAM 16GB (推荐) 或者 8GB (至少)

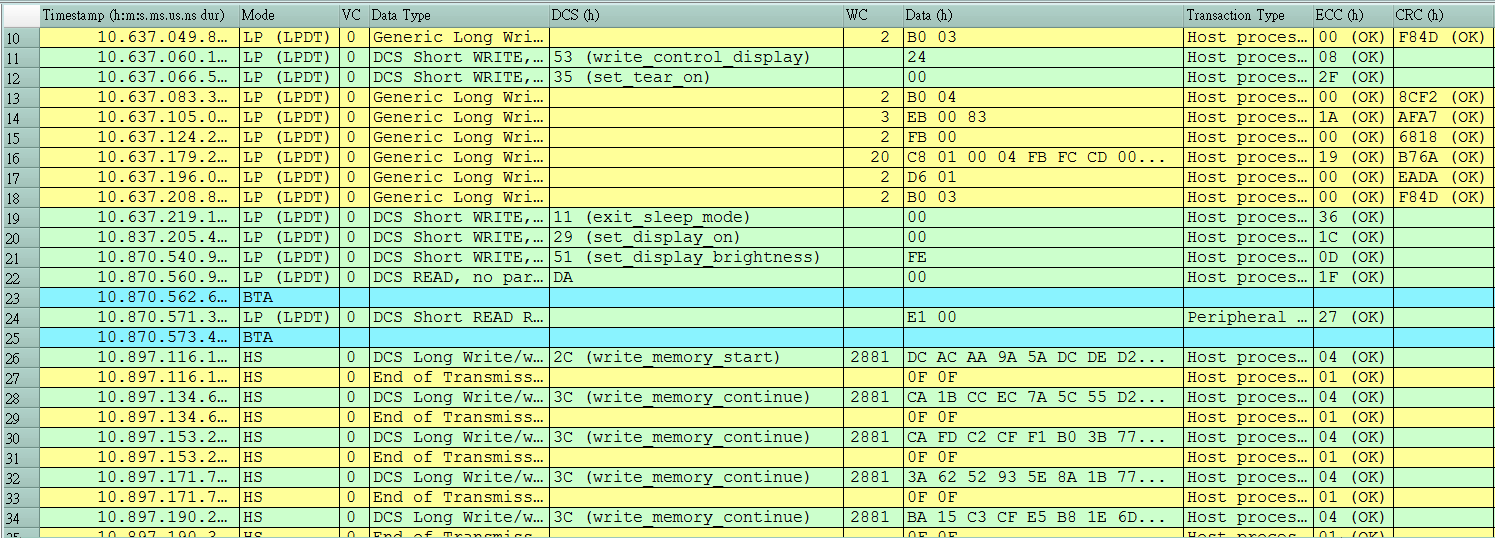

六、协议分析仪BF7264B/B+系列BusFinder软件画面
